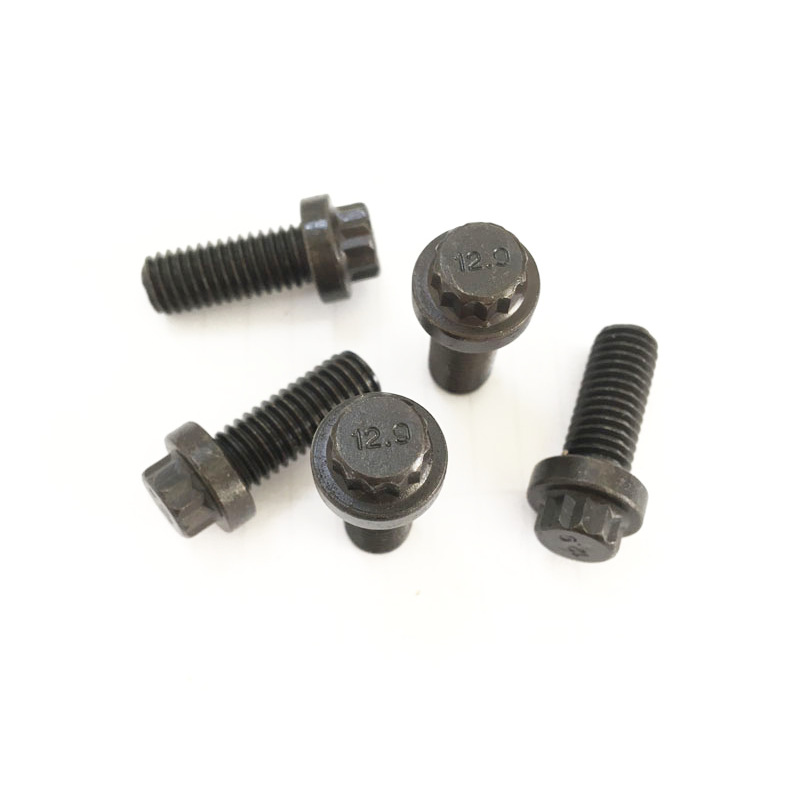

12 Spline Flange Screw

ສະກູ 12 spline spline ຂອງXiaoguo®ມີການອອກແບບຫົວ 12 ຈຸດທີ່ກົງກັບ Ring spanner ຢ່າງສົມບູນ. ເຖິງແມ່ນວ່າຢູ່ໃນພື້ນທີ່ຈໍາກັດ, ມັນຍັງສາມາດດໍາເນີນການໄດ້. ເມື່ອປຽບທຽບກັບຫົວຫົກຫລ່ຽມ, ພື້ນທີ່ປະຕິບັດງານຫຼຸດລົງ 50%. ມາສອບຖາມລາຄາຕົວຢ່າງເພື່ອສຳຜັດກັບການຕິດຕັ້ງດ່ວນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແນະນຳວັດສະດຸ

ການຄັດເລືອກວັດສະດຸສໍາລັບ 12 spline screw flange ແມ່ນມີຄວາມຫຼາກຫຼາຍຫຼາຍ, ສ່ວນໃຫຍ່ແມ່ນຕົກຢູ່ໃນສີ່ປະເພດ: ເຫຼັກກາກບອນ, ເຫຼັກໂລຫະປະສົມ, ສະແຕນເລດ, ແລະໂລຫະປະສົມພິເສດ. ທາງເລືອກຂອງວັດສະດຸແມ່ນຂຶ້ນກັບຄວາມຕ້ອງການສະເພາະຂອງທ່ານສໍາລັບຄວາມເຂັ້ມແຂງ, ການຕໍ່ຕ້ານ corrosion, ອຸນຫະພູມການເຮັດວຽກ, ແລະຄ່າໃຊ້ຈ່າຍ.

(1) ເຫຼັກກາກບອນ

ເຫຼັກກາກບອນແມ່ນທາງເລືອກທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍ. ໂດຍຜ່ານຂະບວນການປິ່ນປົວຄວາມຮ້ອນຕ່າງໆ (quenching + tempering), ລະດັບຄວາມເຂັ້ມແຂງທີ່ແຕກຕ່າງກັນຕັ້ງແຕ່ 4.8 ຫາ 12.9 ສາມາດບັນລຸໄດ້ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການໂຫຼດຕ່າງໆ. ມັນເຫມາະສົມສໍາລັບອຸດສາຫະກໍາທົ່ວໄປ, ໂຄງສ້າງລົດຍົນ, ການກໍ່ສ້າງ, ແລະເຄື່ອງຈັກທົ່ວໄປ.

(2) ເຫຼັກໂລຫະປະສົມ

ໂດຍການເພີ່ມອົງປະກອບເຊັ່ນ: chromium, molybdenum ແລະ nickel ກັບເຫລໍກຄາບອນແລະຫຼັງຈາກນັ້ນໄດ້ຮັບການປິ່ນປົວຄວາມຮ້ອນທີ່ຊັດເຈນ, ຄຸນສົມບັດກົນຈັກຂອງເຫລໍກສາມາດໄດ້ຮັບການປັບປຸງຢ່າງຫຼວງຫຼາຍ. ຄວາມເຂັ້ມແຂງແມ່ນສູງທີ່ສຸດ, ແລະມັນມີຄວາມຕ້ານທານຄວາມເມື່ອຍລ້າທີ່ດີເລີດແລະຄຸນສົມບັດຕ້ານຜົນກະທົບ. screw flange 12 spline ຂອງ Alloy Steel ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບ suspension ລົດຍົນ, ພາຍໃນເຄື່ອງຈັກ, bolts tower turbine ລົມ, ແລະເຄື່ອງຈັກກໍ່ສ້າງຫນັກ.

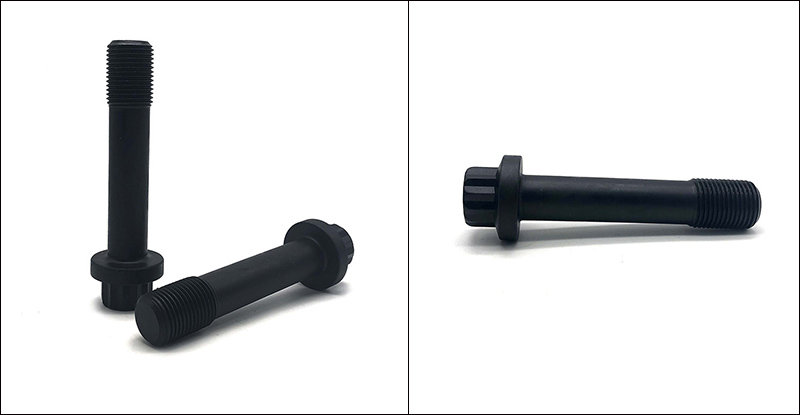

12 Spline Flange Screw

(3) ສະແຕນເລດ

ປະໂຫຍດຫຼັກຂອງສະແຕນເລດແມ່ນຢູ່ໃນຄວາມຕ້ານທານການກັດກ່ອນຂອງມັນ. ໃນບັນດາພວກເຂົາ, 304 (A2) ແມ່ນປະເພດທົ່ວໄປທີ່ສຸດແລະເຫມາະສົມສໍາລັບການປຸງແຕ່ງອາຫານແລະສະພາບແວດລ້ອມກາງແຈ້ງທົ່ວໄປ; ໃນຂະນະທີ່ 316 (A4) ໄດ້ຮັບການອອກແບບພິເສດໂດຍການເພີ່ມ molybdenum, ເຮັດໃຫ້ screw flange 12 spline ໂດຍສະເພາະທີ່ເຫມາະສົມກັບສະພາບແວດລ້ອມການສີດເກືອສູງແລະສະພາບແວດລ້ອມທີ່ມີ corrosive ສູງ, ເຊັ່ນໃນມະຫາສະຫມຸດ, ເຂດຊາຍຝັ່ງທະເລ, ຫຼືພືດເຄມີ, ແລະອື່ນໆ.

(4) ໂລຫະປະສົມພິເສດ

ວັດສະດຸໂລຫະປະສົມພິເສດປະກອບມີ Chrome-Moly, Ti, ໂລຫະປະສົມທີ່ທົນທານຕໍ່ອຸນຫະພູມສູງ, ໂລຫະປະສົມອາລູມິນຽມ, ທອງເຫລືອງ, ແລະອື່ນໆ. ເຂົາເຈົ້າໄດ້ຖືກອອກແບບເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການປະສິດທິພາບສະເພາະຂອງລູກຄ້າ, ເຊັ່ນ: ຄວາມຕ້ານທານອຸນຫະພູມສູງ, ນ້ໍາຫນັກເບົາ, ການນໍາ, ແລະບໍ່ສະກົດຈິດ. ຕົ້ນຕໍແມ່ນສໍາລັບຂົງເຂດອຸດສາຫະກໍາພິເສດເຊັ່ນ: ການບິນອະວະກາດ, ການແຂ່ງລົດ, ການແພດ, ປິໂຕເຄມີ, ແລະໄຟຟ້າ.

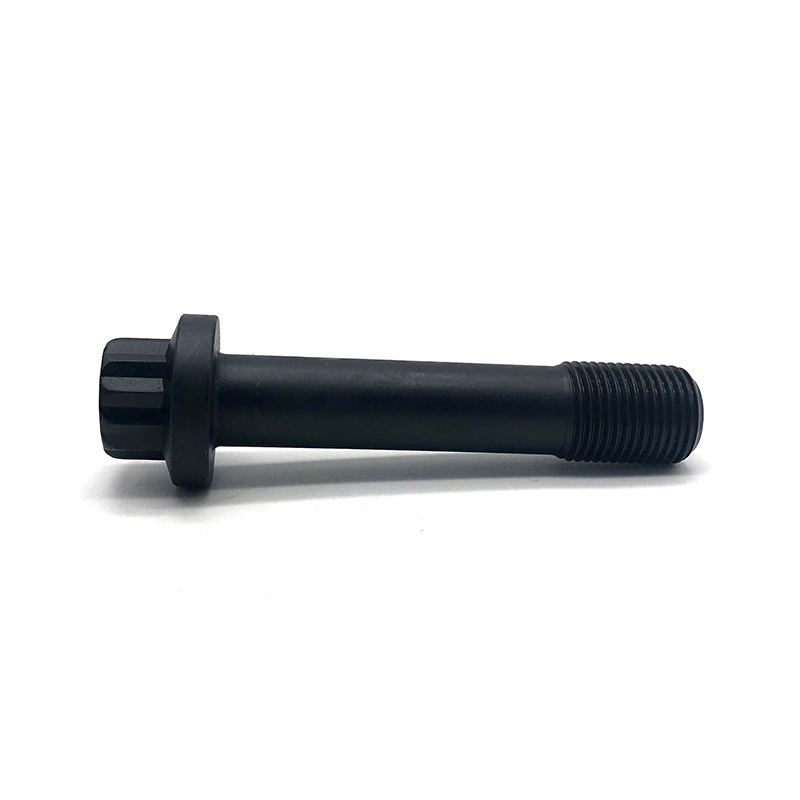

12 Spline Flange Screw

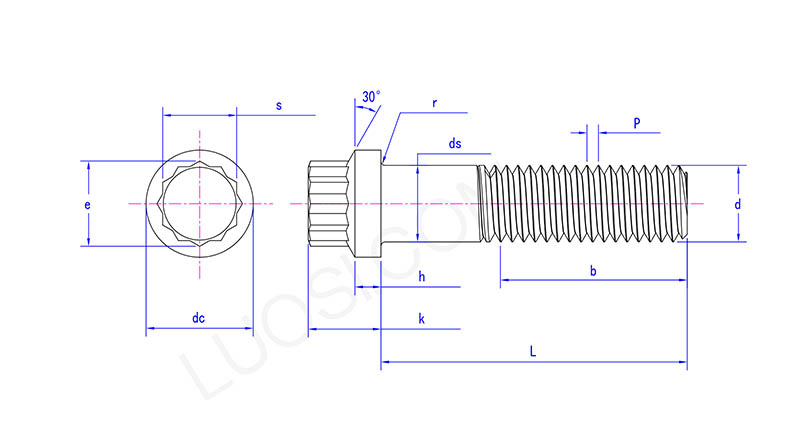

ຈັນ	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc ສູງສຸດ	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc ນາທີ	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds ສູງສຸດ	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dວິນາທີ	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e ນາທີ	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h ສູງສຸດ	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h ນທ	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k ສູງສຸດ	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k ນ	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r ສູງສຸດ	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r ນາທີ	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
ສູງສຸດທີ່ເຄຍ	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
ວິນາທີ	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

ເກຣດປະສິດທິພາບ ແລະຄວາມເຂັ້ມແຂງ tensile

ລະດັບການປະຕິບັດແມ່ນຕົວຊີ້ວັດຫຼັກທີ່ກໍານົດຄວາມເຂັ້ມແຂງຂອງ 12 screw flange spline. ເກຣດປະສິດທິພາບທົ່ວໄປ ແລະ ຄວາມແຮງ tensile ທີ່ສອດຄ້ອງກັນຂອງພວກມັນມີດັ່ງນີ້:

(1) 8.8 grade: ຄວາມແຮງ tensile ຕໍາ່ສຸດທີ່ແມ່ນປະມານ 800 MPa (ປະມານ 116,000 psi), ເຊິ່ງຕົກຢູ່ໃນຂອບເຂດຄວາມເຂັ້ມຂົ້ນປານກາງ, ສູງແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ.

(2) 10.9 ເກຣດ: ຄວາມແຮງ tensile ຕໍ່າສຸດແມ່ນປະມານ 1,000 MPa (ປະມານ 145,000 psi), ເຫມາະສໍາລັບສະຖານະການທີ່ຕ້ອງການການເຊື່ອມຕໍ່ທີ່ມີຄວາມເຂັ້ມແຂງສູງ.

(3) 12.9 ເກຣດ: ຄວາມແຮງ tensile ຕໍາ່ສຸດທີ່ແມ່ນປະມານ 1,220 MPa (ປະມານ 177,000 psi), ເຊິ່ງເປັນຫນຶ່ງໃນລະດັບຄວາມເຂັ້ມແຂງສູງທີ່ສຸດໃນບັນດາເຫຼັກໂລຫະປະສົມ.

(4) ພາສາຈີນກາງເກຣດ 5: ຄວາມແຮງ tensile ປະມານ 120,000 psi, ເຊິ່ງທຽບເທົ່າກັບ metric grade 8.8.

(5) ມາດຕະຖານອາເມລິກາຊັ້ນທີ 8: ຄວາມແຮງ tensile ປະມານ 150,000 psi, ເຊິ່ງທຽບເທົ່າກັບ metric grade 10.9.
