12 ຂອງກະດູກສັນຫຼັງ

12 ກະດູກແຂນທີ່ມີກະແສລົມທີ່ມີກະເປົາທີ່ມັກຈະເຫມາະສົມກັບໂຄງການທີ່ຕ້ອງການການເຊື່ອມຕໍ່ທີ່ຫນັກແຫນ້ນແລະຕ້ານການແຜ່ກະຈາຍ. ມັນສາມາດສະຫນອງແຮງບິດທີ່ດີກວ່າແລະປ້ອງກັນບໍ່ໃຫ້ໄລປະຕູຈາກການເລື່ອນລົງໃນລະຫວ່າງຂັ້ນຕອນການຮັດແຫນ້ນ. Bolts ທີ່ຜະລິດໂດຍໂຮງງານXiaoGoo®ປະຕິບັດຕາມມາດຕະຖານການປະຕິບັດຂອງ MS 14157b-1978.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫົວຂອງ 12 ຂອງກະດູກຂອງແຂ້ວທີ່ມີ flange ແມ່ນຖືກອອກແບບດ້ວຍ 12 ແຂ້ວ, ເຊິ່ງສາມາດພໍດີກັບ wrench socked spline ທີ່ກົງກັນ. ຢູ່ດ້ານລຸ່ມຂອງມັນ, ມີ flange ຄື gasket, ເຊິ່ງສາມາດເພີ່ມພື້ນທີ່ຕິດຕໍ່ດ້ວຍວັດສະດຸທີ່ເຊື່ອມຕໍ່.

ຄຸນນະສົມບັດຜະລິດຕະພັນ

12 ຂອງກະດູກທີ່ມີເນື້ອຫນັງທີ່ມີຮູບຊົງກະໂປງມີໂຄງສ້າງທີ່ເປັນເອກະລັກຂອງ 12 ກະບອກກະດານແຂ້ວ. Spline Just-team ໃຫ້ຈຸດສະຫມັກແຮງງານເພີ່ມເຕີມ, ເຮັດໃຫ້ການປະຕິບັດງານກໍານົດຢ່າງຊັດເຈນແລະລຽບງ່າຍຂື້ນ. flanges ກະແຈກກະຈາຍຄວາມກົດດັນ, ເສີມຂະຫຍາຍສະຖຽນລະພາບຂອງການເຊື່ອມຕໍ່ແລະປ້ອງກັນການເຄື່ອນຍ້າຍຈາກການພວນ.

ໄລປະຕູເຫຼົ່ານີ້ສາມາດເຊື່ອມຕໍ່ກັບຮາກຂອງແຜ່ນໃບຄ້າຍຄືລົມ. ແຜ່ນໃບຄ້າຍຄືແຜ່ນໃບຕ໌ຖືກຕ້ອງໃສ່ກໍາລັງທີ່ເປັນຕາສູນກາງ 20 ໂຕນ. ມັນສາມາດໃຊ້ໄດ້ຮັບການໂຫຼດ. ຫົວ spline ສາມາດຕ້ານທານກັບແຮງບິດໄຮໂດຼລິກຂອງ 1,000 N · m. flange ສາມາດປ້ອງກັນບໍ່ໃຫ້ຮາກຂອງອຸປະກອນການປະສົມຈາກການແຕກຍ້ອນການເຄື່ອນໄຫວທາງຈຸລະພາກ. ມັນຈໍາເປັນຕ້ອງໄດ້ຮັບການທົດແທນໃນທຸກໆຫ້າປີ, ແລະແຕ່ລະແຜ່ນໃບຄ້າຍຄືເສຍຫາຍມີຄ່າໃຊ້ຈ່າຍຫຼາຍເທົ່າກັບ 250,000 ໂດລາສະຫະລັດ.

ຂະຫນາດ 12 ຂອງກະດູກສັນຫຼັງຂອງແຂ້ວທີ່ຕ້ອງການໃຊ້ screw ລຸ້ນ spline ທີ່ກົງກັນ. ພວກເຂົາສາມາດສົ່ງໄຟສາຍໃຫຍ່ໂດຍບໍ່ໄດ້ຖອດສາຍ, ໄກກວ່າ Bolts hexagonal. ຫນ້າທີ່ຂອງ Flange ທີ່ສ້າງມາເຊັ່ນ: gasket, ດັ່ງນັ້ນທ່ານສາມາດປະຫຍັດສ່ວນປະກອບເພີ່ມເຕີມ. ມັນເຫມາະສົມກັບການບໍາລຸງຮັກສາອຸປະກອນຫນັກ.

12 ກະແສໄຟຟ້າທີ່ມີກະແສລົມທີ່ມີກະເປົາທີ່ມີຂົນສົ່ງບໍ່ແມ່ນເລື່ອງງ່າຍທີ່ຈະຖືກທໍາລາຍ. ຄົນສ່ວນໃຫຍ່ບໍ່ມີເຄື່ອງມື spline. flanges ສາມາດຮັກສາໄລປະຕູໄດ້ຄົງທີ່ຢູ່ພາຍໃຕ້ການສັ່ນສະເທືອນແລະພວກມັນຖືກນໍາໃຊ້ໃນເຄື່ອງຈັກສາທາລະນະຫລືທາງລົດໄຟບ່ອນທີ່ມີຄວາມສ່ຽງຕໍ່ການລັກຂະໂມຍ. ສໍາລັບເຂດທີ່ມີການສັ່ນສະເທືອນສູງ (ເຄື່ອງອັດ, ເຄື່ອງປັ່ນໄຟ), ພວກມັນສາມາດແກ້ໄຂໄດ້ຢ່າງແຫນ້ນຫນາ. ຄົນຂັບ spline ຈະບໍ່ອອກມາ. ຕົວເລືອກທີ່ມີຊື່ສຽງທີ່ມີຄວາມສຸກສາມາດກັດພື້ນຜິວໄດ້. ບໍ່ຈໍາເປັນຕ້ອງມີເຄື່ອງຊັກຜ້າ.

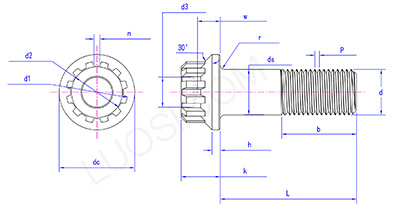

ຕົວກໍານົດການຜະລິດຕະພັນ

ມອນ	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC MAX	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k ສູງສຸດ	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h ສູງສຸດ	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
ນາວາ	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
ໃນລະເບີດຝັງດິນ	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n ສູງສຸດ	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
