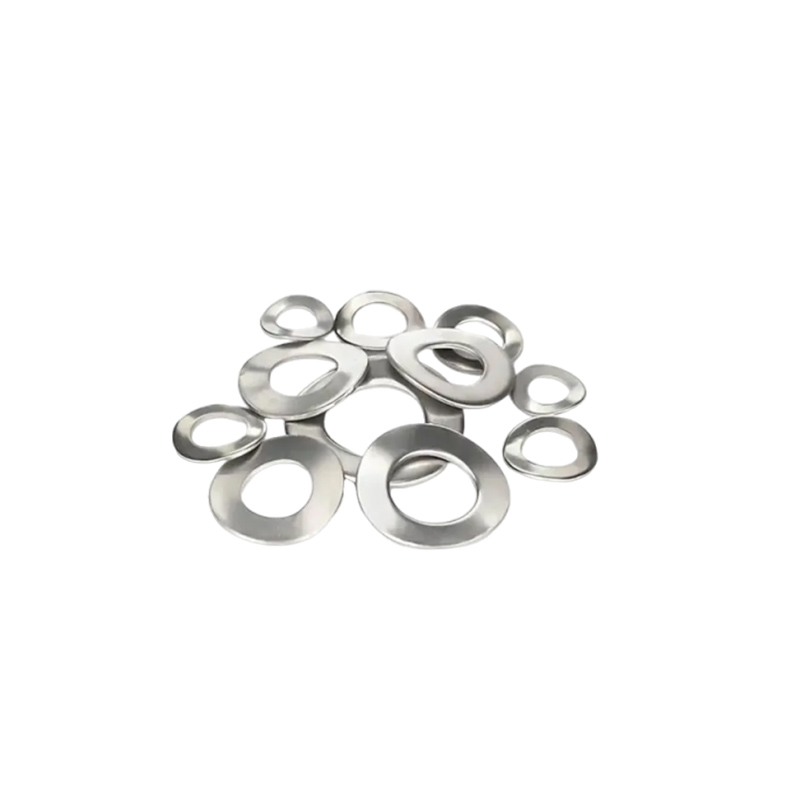

ຂໍ້ມູນຈໍາເພາະຂອງ DIN 137A ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ

ໂຮງງານ Xiaoguo® ໃນປະເທດຈີນຜະລິດເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ DIN 137A ທີ່ກໍາຫນົດເອງ. ທ່ານສາມາດເລືອກວັດສະດຸ, ວິທີການຮັກສາພື້ນຜິວແລະລາຍລະອຽດອື່ນໆເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການສະເພາະຂອງທ່ານ. ພຽງແຕ່ແຈ້ງໃຫ້ພວກເຮົາຮູ້ສະເພາະທີ່ແນ່ນອນຂອງເຈົ້າ - ພວກເຮົາຈະຍິນດີທີ່ຈະຈັດການຄໍາສັ່ງທີ່ກໍາຫນົດເອງສໍາລັບທ່ານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫຼັກການເຮັດວຽກຂອງ DIN 137A Specifications Curved Spring Washers ແມ່ນອີງໃສ່ການປ່ຽນຮູບແບບ elastic ຂອງໂລຫະ.

(1) ລັດຟຣີ (ບໍ່ໄດ້ຕິດຕັ້ງ)

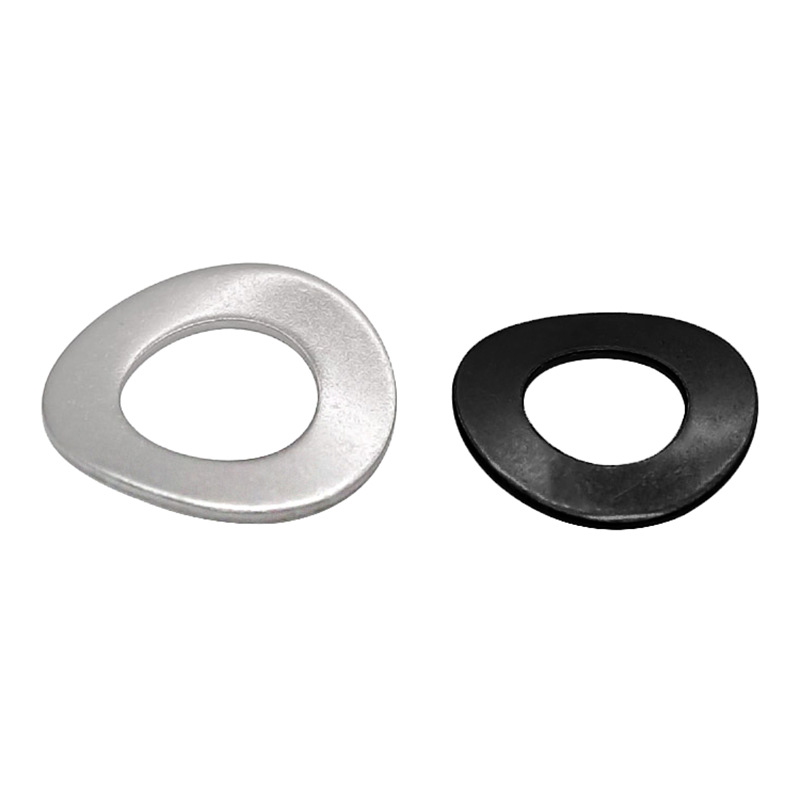

ຂໍ້ມູນຈໍາເພາະຂອງ DIN 137A ເຄື່ອງຊັກຜ້າສະປີດໂຄ້ງບໍ່ແມ່ນຮາບພຽງຢູ່ໃນສະພາບທໍາມະຊາດຂອງມັນ, ແຕ່ມີລັກສະນະເປັນຮູບໂຄ້ງ (ຄື້ນດຽວ) ຫຼືຫຼາຍຄື້ນ (ຫຼາຍຄື້ນ). ໃນເວລານີ້, ມັນມີຄວາມສູງທໍາມະຊາດ H, ເຊິ່ງສູງກວ່າ t ຄວາມຫນາຂອງ gasket.

(2) ຂະບວນການບີບອັດ (ເຄັ່ງຄັດສະຫມໍ່າສະເຫມີ)

ເມື່ອ bolts ຫຼື nuts ໄດ້ຖືກ tightened, washers ໄດ້ຖືກ sandwiched ລະຫວ່າງຫົວ bolt / ຫມາກແຫ້ງເປືອກແຂງແລະ workpiece ໄດ້. ເມື່ອແຮງບີບຕົວເພີ່ມຂຶ້ນ, ຮູບຮ່າງທີ່ເປັນຮູບໂຄ້ງ ຫຼືເປັນຄື້ນແມ່ນຄ່ອຍໆແປລົງ.

ໃນລະຫວ່າງການປະກອບແລະຂະບວນການ tightening, ພາກສ່ວນຕ່ໍາຂອງ bolt ກົດໂຄງສ້າງ arc ຮາບພຽງ, ເຮັດໃຫ້ washer ທີ່ຈະສ້າງ elastic rebound ຄວາມກົດດັນ.

(3) ການຮັກສາໄວ້ລ່ວງຫນ້າ (ສະພາບການເຮັດວຽກ)

ຫຼັງຈາກ DIN 137A Specifications Curved Spring Washers ຖືກແປ, ມັນສະເຫມີຕ້ອງການທີ່ຈະກັບຄືນສູ່ຮູບຊົງໂຄ້ງເດີມຂອງມັນ. ຜົນບັງຄັບໃຊ້ການຟື້ນຟູນີ້ແມ່ນປ່ຽນເປັນ thrust axial ຢ່າງຕໍ່ເນື່ອງ, ກົດຕໍ່ກັບຫົວ bolt ແລະດ້ານຂອງ workpiece ໄດ້.

ຫຼັງຈາກການແຫນ້ນແຫນ້ນແມ່ນສໍາເລັດ, ເຄື່ອງຊັກຜ້າຮັກສາຄວາມກົດດັນ elastic reverse ຢ່າງຕໍ່ເນື່ອງ, ກົດຢ່າງຕໍ່ເນື່ອງຕໍ່ກັບຫົວຂອງ bolt ແລະດ້ານຂອງອົງປະກອບເຊື່ອມຕໍ່.

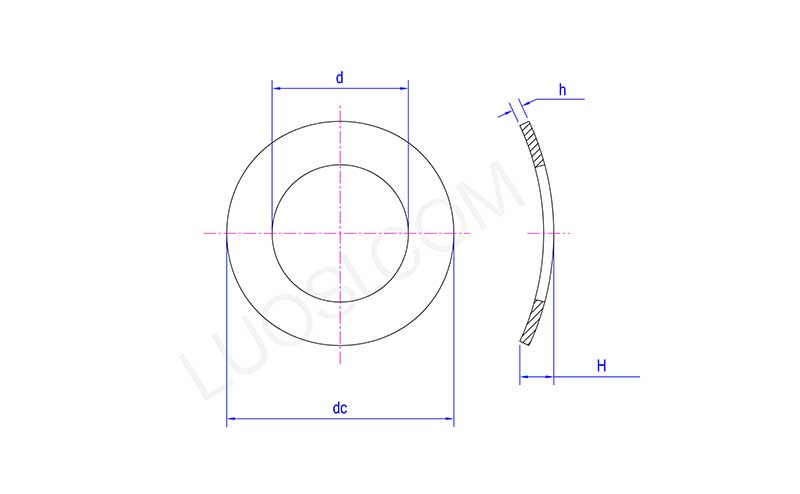

ຈັນ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d ນາທີ	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d ສູງສຸດ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc ນາທີ	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc ສູງສຸດ	4.5	5.5	6	8	10	11	15	18
H ນທ	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H ສູງສຸດ	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

ຂໍ້ມູນຈໍາເພາະ DIN 137A Custom ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ

Xiaoguo® ໃຫ້ທ່ານປັບແຕ່ງ DIN 137A Specifications Curved Spring Washers ແນວໃດກໍ່ຕາມທີ່ທ່ານຕ້ອງການ. ທ່ານສາມາດປ່ຽນຂະຫນາດ, ຈໍານວນຂອງຄື້ນ, ວັດສະດຸ, ສໍາເລັດຮູບຫນ້າດິນ, ຫຼືແມ້ກະທັ້ງການຫຸ້ມຫໍ່. ດ້ວຍວິທີນັ້ນ, ເຄື່ອງຊັກຜ້າແຕ່ລະອັນເຫມາະສົມກັບການອອກແບບຂອງເຈົ້າແທ້ໆ.

(1) ເສັ້ນຜ່າສູນກາງພາຍໃນ ID / ເສັ້ນຜ່າສູນກາງນອກ OD

ຈາກ M2 ຫາ M100 ຫຼືໃຫຍ່ກວ່າ, ເສັ້ນຜ່າສູນກາງພາຍໃນແລະນອກສາມາດປັບແຕ່ງໄດ້ຕາມຮູບແຕ້ມ.

ເຄື່ອງມືທີ່ມີຄວາມຊັດເຈນຂະຫນາດນ້ອຍ (M2–M5), ເຄື່ອງຈັກຫນັກຂະຫນາດໃຫຍ່ (M36–M100)

(2) ຄວາມຫນາ t

ລະດັບທົ່ວໄປ: 0.3 mm – 3.0 mm. ສໍາລັບຄວາມຕ້ອງການພິເສດ, ມັນສາມາດບາງກວ່າຫຼືຫນາກວ່າ.

ໃນເວລາທີ່ການຄວບຄຸມການໂຫຼດແລະຊ່ອງ axial ແມ່ນຫນາແຫນ້ນ.

(3) ວັດສະດຸ

ເຫຼັກກ້າພາກຮຽນ spring, ສະແຕນເລດ A2/A4, 17-7 PH, phosphor bronze, beryllium ທອງແດງ, Inconel, ແລະອື່ນໆ.

ຄວາມຍືດຫຍຸ່ນສູງປົກກະຕິ, ທົນທານຕໍ່ rust, ອຸນຫະພູມສູງ / ປ້ອງກັນການລະເບີດ / ບໍ່ແມ່ນແມ່ເຫຼັກ

(4) ການປິ່ນປົວຜິວຫນັງ

Galvanizing, ການເຄືອບ Dacromet, Blackening, Phosphating, Nickel plating, Passivation, trivalent chromium passivation, ແລະອື່ນໆ.

ຕ້ານ rust, lubrication, insulation, ການປັບປຸງຂອງຕົວຄູນ friction
