DIN 571 Hex hHad Lag Screws

Xiaoguo®ຂາຍດີທີ່ສຸດ DIN 571 Hex head lag screws – ບານປະຕູທີ່ເຮັດໜ້າທີ່ໜັກດ້ວຍກະທູ້ຫຍາບ ແລະ ຫົວ hex ສໍາລັບຂັບ wrench. shank unthreaded ດຶງຂໍ້ຕໍ່ແຫນ້ນ. ຊື້ສ່ວນຫຼຸດໃນຄໍາສັ່ງຫຼາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

A DIN 571 Hex head lag screws ກັບຜູ້ຜະລິດ XiaoGuo ເປັນ fastener ຕົນເອງ tapping ຫນັກທີ່ມີຫົວ hexagonal, shank threaded ມີແຂ້ວຫຍາບແລະປາຍເປັນຮູບຈວຍຢູ່ປາຍ. ມັນສາມາດດໍາເນີນການໄດ້ດ້ວຍ wrench ເຕົ້າຮັບ, wrench ເປີດ-end ຫຼື wrench ປັບໄດ້. ໂປຣໄຟລ໌ thread ແມ່ນເລິກແລະ pitch ແມ່ນກ້ວາງ. ປົກກະຕິແລ້ວມັນເປັນເສັ້ນດ້າຍບາງສ່ວນ, ມີສ່ວນທີ່ບໍ່ມີກະທູ້ຢູ່ໃກ້ກັບຫົວ, ເຊິ່ງຖືກນໍາໃຊ້ເພື່ອແກ້ໄຂອົງປະກອບໂລຫະຫຼືອຸປະກອນຫນັກໃສ່ແຜ່ນຮອງໄມ້.

ເມື່ອນໍາໃຊ້, ມັນຈໍາເປັນຕ້ອງເຈາະຮູຄູ່ມືກ່ຽວກັບໄມ້ລ່ວງຫນ້າ, ແລະຫຼັງຈາກນັ້ນ DIN 571 Hex head lag screws screws in. ການ interlocking ກົນຈັກລະຫວ່າງກະທູ້ແລະເສັ້ນໃຍໄມ້ຈະສ້າງຄວາມທົນທານສູງແລະ shear. ວັດສະດຸປົກກະຕິແລ້ວແມ່ນເຫຼັກກາກບອນຫຼືສະແຕນເລດ. ວັດສະດຸເຫຼັກກາກບອນປົກກະຕິແລ້ວຕ້ອງການການປິ່ນປົວດ້ານ.

DIN 571 Hex hHad Lag Screws

ການນໍາສະເຫນີໂຄງສ້າງ

DIN 571 Hex head lag screws ແມ່ນ fasteners ອອກແບບໂດຍສະເພາະສໍາລັບການເຊື່ອມຕໍ່ທີ່ຫນັກແຫນ້ນຢູ່ໃນໄມ້. ໂຄງສ້າງຂອງພວກເຂົາປະກອບດ້ວຍສາມສ່ວນ: ຫົວ, rod, ແລະປາຍ. ພາກສ່ວນເຫຼົ່ານີ້ເຮັດວຽກຮ່ວມກັນເພື່ອບັນລຸການຍຶດຫມັ້ນທີ່ມີຄວາມເຂັ້ມແຂງສູງ.

1.ໂຄງສ້າງຫົວ

ຫົວແມ່ນຮູບຊົງ hex ມາດຕະຖານ, ຂະຫນາດ DIN 571. ຄວາມສູງຂອງມັນແມ່ນປະມານ 60-70% ຂອງເສັ້ນຜ່າສູນກາງຂອງ thread. ຮູບຮ່າງ hex ນີ້ຊ່ວຍໃຫ້ທ່ານເອົາແຮງບິດຫຼາຍໃສ່ມັນໂດຍບໍ່ມີການ slipping. ດ້ານລຸ່ມຂອງຫົວແມ່ນຮາບພຽງ, ແລະປົກກະຕິທ່ານຄວນໃຊ້ເຄື່ອງຊັກຜ້າຮາບພຽງຢູ່ກັບມັນ. ທີ່ກະຈາຍຄວາມກົດດັນແລະຮັກສາຫົວຈາກການຖືກດຶງເຂົ້າໄປໃນໄມ້.

2.Rod ແລະໂຄງປະກອບການ thread

ກະທູ້ແມ່ນກະທູ້ໄມ້ຫຍາບ, ມີໄລຍະຫ່າງກວ້າງກວ່າກະທູ້ metric ປົກກະຕິ. ພວກມັນບໍ່ແລ່ນໄປຮອດຫົວ - ມີສ່ວນລຽບຢູ່ໃກ້ກັບດ້ານເທິງ, ປະມານຫນຶ່ງສ່ວນສາມຫາເຄິ່ງຫນຶ່ງຂອງຄວາມຍາວຂອງ screw. ກ້ານໃບແມ່ນແຫຼມພໍສົມຄວນ, ແລະຮາກແມ່ນມົນ. ມັນຊ່ວຍໃຫ້ຕັດເຂົ້າໄປໃນເສັ້ນໄຍໄມ້ແລະຫຼີກເວັ້ນຈຸດອ່ອນໆ. ກ້ານໃບກ້ຽງແມ່ນເສັ້ນຜ່າກາງດຽວກັນກັບເສັ້ນດ້າຍຫຼືນ້ອຍກວ່າເລັກນ້ອຍ.

3.ໂຄງສ້າງປາຍ

ປາຍແມ່ນຮູບຊົງໂກນ, ມີມຸມປະມານ 30-45 ອົງສາ. ມັນບໍ່ຄົມຊັດຫຼາຍ - ຄ້າຍຄືກັບທ່ອນເລັກນ້ອຍ. ເມື່ອທ່ານເລີ່ມມັນເຂົ້າໄປໃນຂຸມທີ່ເຈາະໄວ້ກ່ອນ, ປາຍຈະນໍາ screws ຫົວ lag DIN 571 Hex ໃນຊື່, ດັ່ງນັ້ນມັນບໍ່ເຂົ້າໄປໃນງໍ. ໃນໄມ້ເນື້ອອ່ອນ, ປາຍສາມາດຍູ້ເສັ້ນໃຍອອກໄປເລັກນ້ອຍແລະຊ່ວຍໃຫ້ມັນເລີ່ມຕົ້ນດ້ວຍຕົນເອງ. ແຕ່ໃນໄມ້ແຂງ, ມັນສ່ວນໃຫຍ່ແມ່ນພຽງແຕ່ນໍາພາ - ທ່ານຍັງຈໍາເປັນຕ້ອງໄດ້ເຈາະຮູທົດລອງ.

DIN 571 Hex hHad Lag Screws

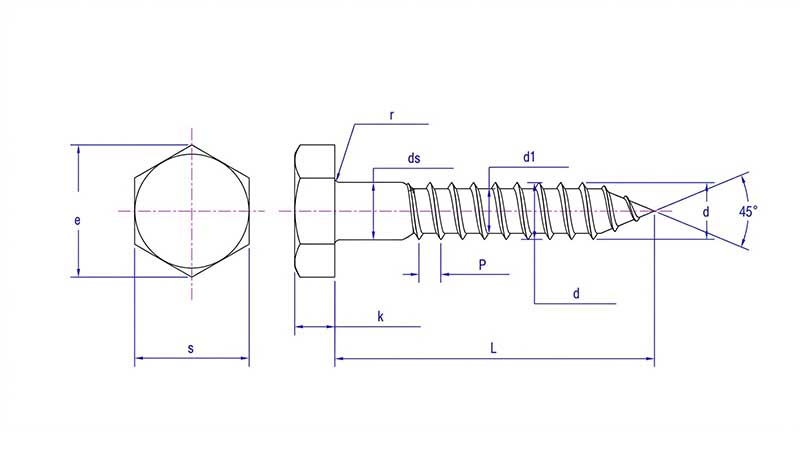

ຈັນ	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d ສູງສຸດ	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d ນາທີ	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 ສູງສຸດ	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 ນທ	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds ສູງສຸດ	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
ສູງສຸດທີ່ເຄຍ	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
ວິນາທີ	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e ສູງສຸດ	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e ນາທີ	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k ສູງສຸດ	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k ນ	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r ສູງສຸດ	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r ນາທີ	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
