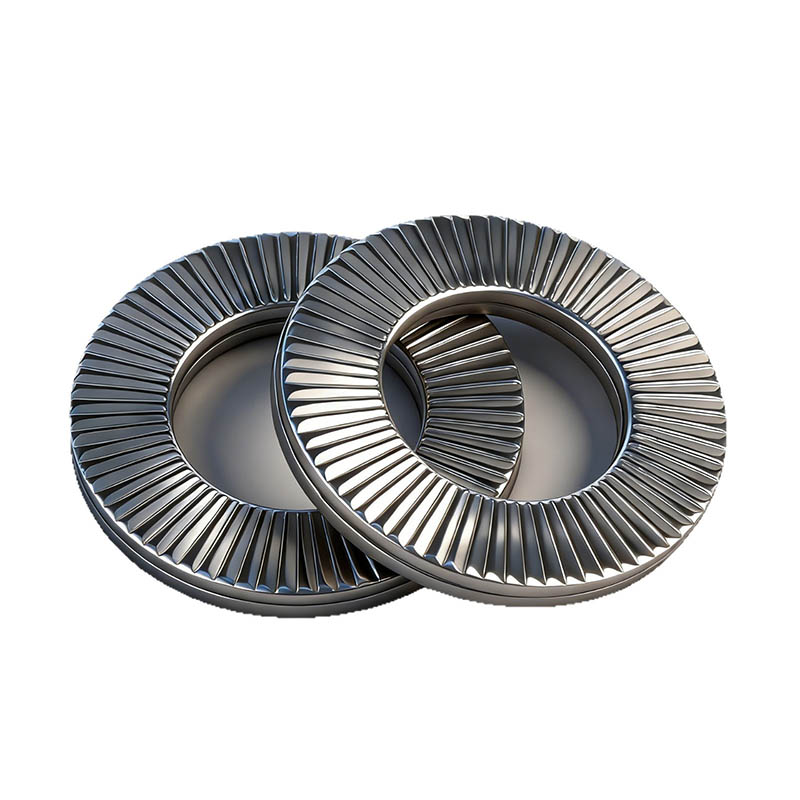

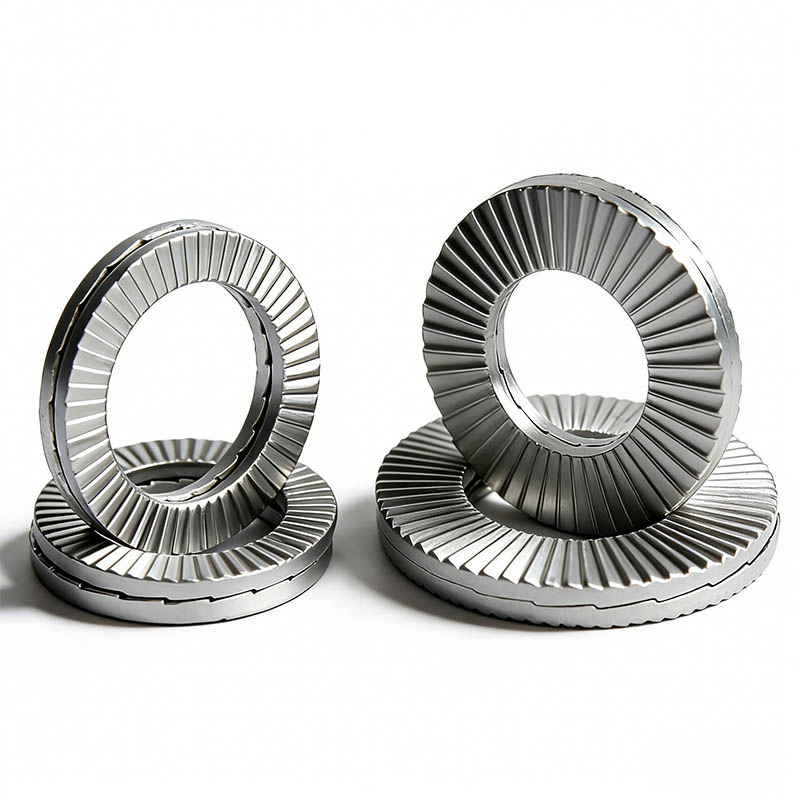

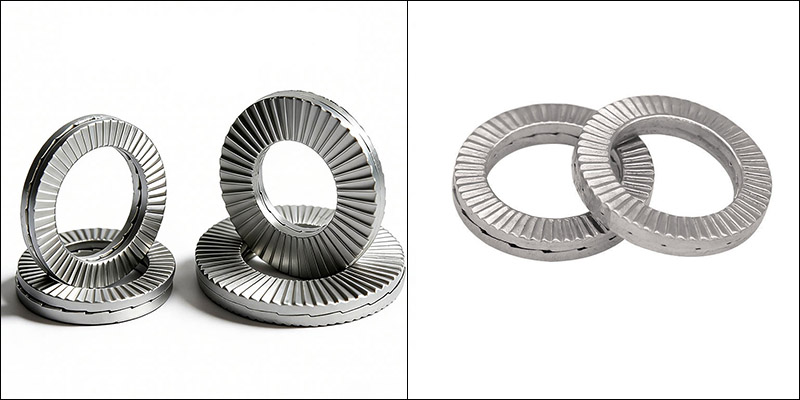

Double Fold Wedge Lock Washer

Double Fold Wedge Lock Washer ທີ່ຜະລິດໂດຍໂຮງງານ Xiaoguo® ມີໂຄງສ້າງສອງຊັ້ນ ແລະການອອກແບບການລັອກສອງຊັ້ນ. ເມື່ອປຽບທຽບກັບ fasteners ຕ້ານການ loosening ທໍາມະດາແບບດັ້ງເດີມ, ປະສິດທິພາບຂອງເຂົາເຈົ້າແມ່ນດີກວ່າຫຼາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Double Fold Wedge Lock Washer ເປັນຕົວຍຶດຕ້ານການວ່າງທີ່ກ້າວຫນ້າແລະປະສິດທິພາບສູງ. ມັນໃຊ້ເທກໂນໂລຍີ locking wedge ເປັນເອກະລັກແທນທີ່ຈະເປັນວິທີການພື້ນເມືອງທີ່ອີງໃສ່ friction. ມັນຮັບຮອງເອົາໂຄງສ້າງ wedge folded double-layer, ມີດ້ານ serrated ທັງສອງດ້ານ. ໃນຄວາມເປັນຈິງ, ມັນແມ່ນປະກອບດ້ວຍຄູ່ (ສອງຊິ້ນ) ຂອງເຄື່ອງຊັກຜ້າທີ່ຄືກັນ. ໂຄງສ້າງທີ່ເປັນເອກະລັກຂອງເຄື່ອງຊັກຜ້າແຕ່ລະຄົນແມ່ນກຸນແຈເພື່ອບັນລຸການປະຕິບັດການຕ້ານການລະບາຍນ້ໍາທີ່ໂດດເດັ່ນ.

ລັກສະນະໂຄງສ້າງ

ຄຸນນະສົມບັດໂຄງສ້າງຫຼັກຂອງ Double Fold Wedge Lock Washer ແມ່ນຢູ່ໃນການອອກແບບຂອງສອງ gaskets, ດ້ານໃນແລະດ້ານນອກຕາມລໍາດັບປະຕິບັດຫນ້າທີ່ຂອງການລັອກແລະການສ້ອມແຊມ.

(1) ເຄື່ອງຊັກຜ້າຄູ່

ສອງ gaskets ດຽວກັນໄດ້ຖືກລວມເຂົ້າກັນເພື່ອສ້າງເປັນຊຸດ. ການອອກແບບນີ້ແຍກອອກຈາກຮູບແບບດຽວແບບດັ້ງເດີມ. ທັງສອງ gaskets ໄດ້ຖືກປະກອບລ່ວງຫນ້າໃນລະຫວ່າງການຜະລິດເພື່ອສ້າງເປັນລະບົບລັອກ. ການອອກແບບທີ່ສົມມາຕຖານນີ້ສາມາດນໍາໃຊ້ຄືນໃຫມ່ໄດ້ແລະຈະບໍ່ທໍາລາຍ gaskets ໃນເວລາທີ່ disassembled.

(2) ດ້ານ radial ຍົກຂຶ້ນມາ

ຮູບແບບທີ່ຍົກຂຶ້ນມາເຫຼົ່ານີ້ແມ່ນດ້ານຂ້າງຂອງ Double Fold Wedge Lock Washer ທີ່ເຂົ້າມາຕິດຕໍ່ໂດຍກົງກັບຫົວຂອງຫມາກແຫ້ງເປືອກແຂງ, bolt, ຫຼືດ້ານຂອງອົງປະກອບທີ່ເຊື່ອມຕໍ່. ພື້ນຜິວມີລັກສະນະເປັນຮູບຂອບຂະໜານທີ່ຍົກຂຶ້ນ/ຮູຂຸມຂົນ. ພວກມັນສ່ວນໃຫຍ່ເຮັດຫນ້າທີ່ແກ້ໄຂ Double Fold Wedge Lock Washer ກັບຫນ້າດິນນີ້, "ລັອກ" ມັນຢູ່ໃນສະຖານທີ່ແລະປ້ອງກັນການເລື່ອນລະຫວ່າງພວກມັນ.

(3) ດ້ານແຂ້ວສາມຫຼ່ຽມ

ນີ້ແມ່ນດ້ານການຫາຄູ່ຢູ່ດ້ານກົງກັນຂ້າມຂອງ gasket. ພື້ນຜິວດ້ານໃນແມ່ນປະກອບດ້ວຍແຂ້ວຮູບຮ່າງ wedge ກະຈາຍຢ່າງເທົ່າທຽມກັນຕາມເສັ້ນຮອບວຽນ, ຄ້າຍຄື cam ແລະຍັງເອີ້ນວ່າ "ແຂ້ວຮູບ wedge" ຫຼື "ຫນ້າແຂ້ວ inclined".

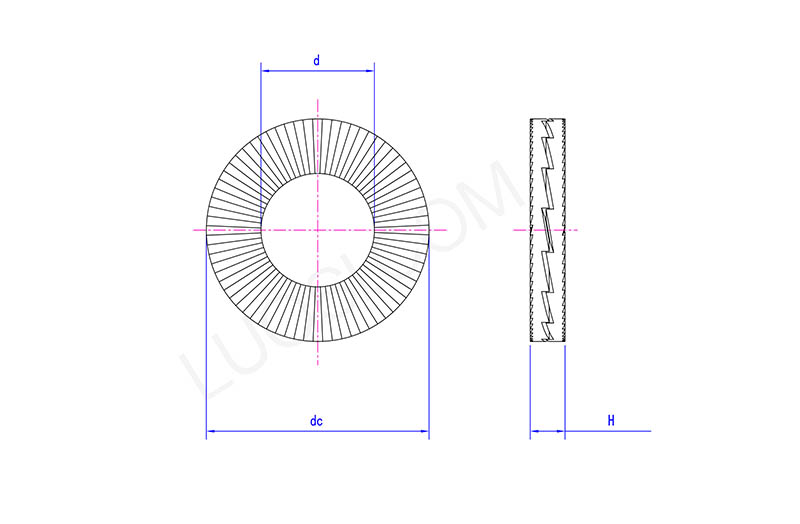

Double Fold Wedge Lock Washer

ຈັນ	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d ສູງສຸດ	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d ນາທີ	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc ສູງສຸດ	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H ສູງສຸດ	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H ນທ	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
