ອະແດບເຕີປລັກນ້ໍາມັນ Hollow Hexagon ຊາຍ

ການອອກແບບຫົວຫົກຫລ່ຽມຂອງຜະລິດຕະພັນສາງຂອງ Xiaoguo® "Hollow Hexagon Male Oil Plug Adapter" ແມ່ນເຫມາະສົມສໍາລັບການສົ່ງແຮງບິດສູງ. ການນໍາໃຊ້ wrench ຫຼື socket ມາດຕະຖານສໍາລັບການດໍາເນີນການຮັບປະກັນການ fastening ປອດໄພໂດຍບໍ່ມີການ loosening ໃດ.

ຕົວແບບ:DIN910

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Hollow Hexagon Male Plug Adapter ເປັນອົງປະກອບເຊື່ອມຕໍ່ທໍ່ໄຮໂດຼລິກ/ນິວເມຕິກ ທີ່ມີຮູບຊົງຫົກຫລ່ຽມພາຍນອກ, ມີໂຄງສ້າງທາງແກນຜ່ານຮູ, ແລະໃຊ້ສ່ວນຕິດຕໍ່ຂອງກະທູ້ພາຍນອກ. ໂດຍພື້ນຖານແລ້ວ, ມັນແມ່ນ "ປລັກກະທູ້ hexagonal ທີ່ມີຮູກາງ", ເຊິ່ງສາມາດປະທັບຕາຂອງພອດໄດ້ຄືກັບປັ໊ກປົກກະຕິ, ແລະຍັງຊ່ວຍໃຫ້ມີຫນ້າທີ່ເພີ່ມເຕີມເຊັ່ນ: ການທົດສອບຄວາມກົດດັນ, ການລະບາຍອາກາດ, ການເກັບຕົວຢ່າງ, ຫຼືການເຊື່ອມຕໍ່ອຸປະກອນຊົ່ວຄາວໂດຍຜ່ານໂຄງສ້າງທີ່ເປັນຮູຂອງມັນ.

ເມື່ອປຽບທຽບກັບປລັກສຽບແຂງທໍາມະດາ, ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນຢູ່ໃນສິ່ງຕໍ່ໄປນີ້: ປັ໊ກແຂງສາມາດປະທັບຕາໄດ້ພຽງແຕ່, ໃນຂະນະທີ່ອະແດບເຕີ hexagonal ເປັນຮູແມ່ນ "ຊ່ອງທາງທີ່ມີປະໂຫຍດຫຼາຍ" ທີ່ສາມາດປະຕິບັດການວິນິດໄສແລະການບໍາລຸງຮັກສາຕ່າງໆໂດຍບໍ່ມີການ disassemble ລະບົບ.

ຮຸ່ນ NO.	DIN910	ຮ່ອງ	ຫົກຫຼ່ຽມ
ການເຊື່ອມຕໍ່	Bolt ທົ່ວໄປ	ແບບຫົວ	ຫົກຫຼ່ຽມ
ມາດຕະຖານ	DIN, GB, ANSI, BSW, JIS, GOST	ເກຣດ	8.8
ລະດັບສຽງ (P)	1.1 - 1.8 ມມ	ເສັ້ນຜ່າສູນກາງ	M3-M24
ຄວາມຍາວ	6-50 ມມ	ດ້ານ	ສີຫຼັກ

ຂໍ້ມູນຈໍາເພາະມາດຕະຖານ

The Hollow Hexagon Male Oil Plug Adapter ສ່ວນໃຫຍ່ແມ່ນປະຕິບັດຕາມມາດຕະຖານຂອງ DIN (ມາດຕະຖານອຸດສາຫະກໍາເຢຍລະມັນ), ISO (ອົງການມາດຕະຖານສາກົນ), ແລະ GB (ມາດຕະຖານແຫ່ງຊາດຈີນ), ແລະອື່ນໆ.

(1) ມາດຕະຖານ DIN: ຫນຶ່ງໃນມາດຕະຖານທົ່ວໄປທີ່ສຸດ. ຂໍ້ມູນສະເພາະແມ່ນຈະແຈ້ງ. DIN 910 ແມ່ນມາດຕະຖານສະເພາະສໍາລັບ screws slotted hexagonal ກັບ shoulders, featuring cylindrical (ຂະຫນານ) threads ແລະຢຸດຂັ້ນຕອນ, ບັນລຸການຜະນຶກຜ່ານ washers ທົດແທນໄດ້. ມາດຕະຖານທີ່ກ່ຽວຂ້ອງອື່ນໆລວມມີ DIN 908 (ສະກູພາຍໃນ hexagonal), DIN 906 ( screws threads conical hexagonal), ແລະ DIN 909 ( screws ພາຍນອກຮູບຈວຍ hexagonal).

(2) ມາດຕະຖານ ISO & GB: ການນຳໃຊ້ສາກົນ ແລະ ທ້ອງຖິ່ນ. ISO 9974-4 ເປັນມາດຕະຖານສາກົນທີ່ກໍານົດຂະຫນາດ, ການອອກແບບ, ແລະວິທີການທົດສອບຢ່າງສົມບູນສໍາລັບແກ່ນ hexagonal ພາຍນອກແລະພາຍໃນທີ່ໃຊ້ໃນການສົ່ງນ້ໍາທົ່ວໄປແລະອຸປະກອນທົ່ວໄປ. GB/T 2878.4-2011 ແລະ GB/T 43077.4-2023 ຕາມລໍາດັບຮັບຮອງເອົາມາດຕະຖານ ISO 6149-4 ແລະ ISO 9974-4 ໃນລັກສະນະທີ່ທຽບເທົ່າ. ແກ່ນຫມາກແຫ້ງເປືອກແຂງທີ່ປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດເຫຼົ່ານີ້ສາມາດມີຄວາມກົດດັນການເຮັດວຽກສູງສຸດເຖິງ 63 MPa (ປະມານ 630 bar).

ປະເພດກະທູ້ມາດຕະຖານວິທີການປະທັບຕາຄຸນນະສົມບັດທີ່ສໍາຄັນ

DIN 906 Tapered (R) Hex socket drive, ບໍ່ມີ collar ໂລຫະຫາໂລຫະ (ກະທູ້ tapered)

DIN 908 Parallel (G/M) Hex socket drive, ມີຄໍແຫວນປະທັບຕາທີ່ສາມາດທົດແທນໄດ້ (ທອງແດງ, ED, O-ring)

DIN 910 ຫົວ Hex ຂະຫນານ (G/M), ມີຄໍແຫວນທີ່ສາມາດທົດແທນໄດ້

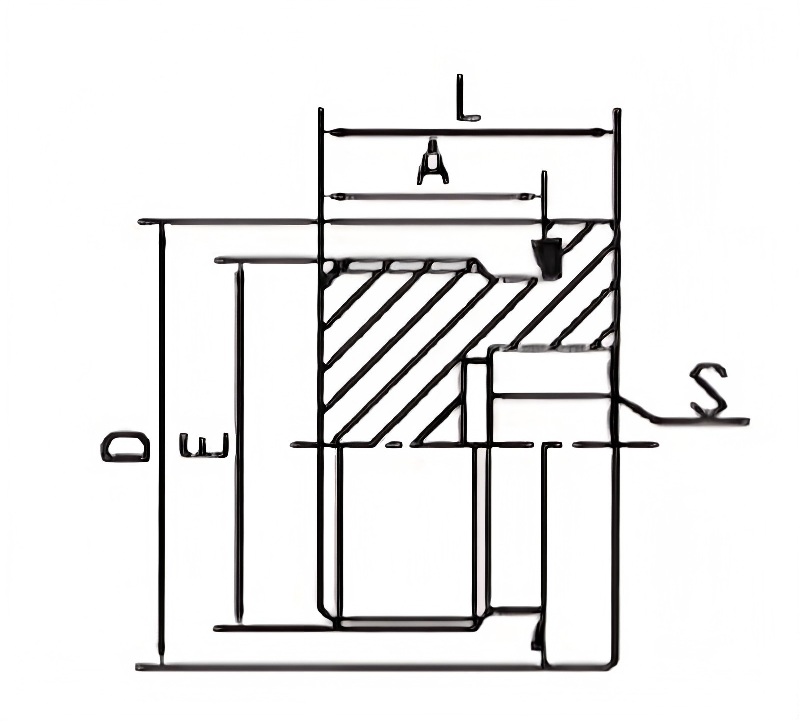

PARTNO	ກະທູ້	ED captIVE	ມິຕິ
PARTNO	E	ED captIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1.5	ED-12	12	17	6	17	15-25
TMN14	M14x1.5	ED-14	12	17	6	19	20-35
TMN16	M16x1.5	ED-16	12	17	8	22	25-40
TMN18	M18x1.5	ED-18	12	17	8	24	30-45
TMN20	M20x1.5	ED-20	14	19	10	26	35-50
TMN22	M22x1.5	ED-22	14	19	10	27	40-70
TMN24	M24x1.5	ED-24	14	19	10	29	40-70
TMN26	M26x1.5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

(1) ຜະລິດຕະພັນຂອງທ່ານຕອບສະໜອງໄດ້ມາດຕະຖານອັນໃດ?

ອະແດບເຕີປລັກນໍ້າມັນ Hollow Hexagon ຂອງພວກເຮົາແມ່ນຜະລິດຕາມມາດຕະຖານ DIN 910 (ກະທູ້ຂະຫນານທີ່ມີພຸ່ມໄມ້, ແຫວນປະທັບຕາທີ່ສາມາດທົດແທນໄດ້) ແລະມາດຕະຖານ DIN 909 (ກະທູ້ຮູບຈວຍ, ການປະທັບຕາໂລຫະກັບໂລຫະ).

(2) ວັດສະດຸອັນໃດທີ່ສາມາດໃຊ້ກັບອະແດບເຕີປລັກນ້ຳມັນ Hollow Hexagon Male?

ວັດສະດຸມາດຕະຖານປະກອບມີເຫຼັກກາກບອນ (ເກຣດ 4.8, 6.8, 8.8, 10.9, 12.9), ສະແຕນເລດ (A2-70, A4-80, 304, 316), ທອງເຫຼືອງ, ແລະອາລູມີນຽມ. ພວກເຮົາຍັງສະຫນອງເຫຼັກໂລຫະປະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມເຂັ້ມແຂງສູງ.

(3) ເຈົ້າໃຫ້ຕົວຢ່າງບໍ? ເວລານໍາສໍາລັບຕົວຢ່າງແມ່ນຫຍັງ?

ແມ່ນແລ້ວ, ຕົວຢ່າງຟຣີແມ່ນມີຢູ່ສໍາລັບຂະຫນາດມາດຕະຖານ. ຕົວຢ່າງທີ່ເກັບໄວ້ພາຍໃນ 3-5 ມື້ໂດຍດ່ວນ (DHL / FedEx). ຕົວຢ່າງທີ່ກໍາຫນົດເອງຕ້ອງການ 15-20 ມື້ສໍາລັບການຜະລິດ.
