Integral T Style Weld ແກ່ນ

ຮູບແບບ T-shaped ເປັນເອກະລັກຂອງ Integral T Style Weld Nuts ສະຫນອງຄວາມຫມັ້ນຄົງແລະຄວາມສອດຄ່ອງລະຫວ່າງຂະບວນການເຊື່ອມ. ການຈັດສົ່ງທີ່ເຊື່ອຖືໄດ້ແລະທັນເວລາຍັງຄົງເປັນຄໍາຫມັ້ນສັນຍາທີ່ສໍາຄັນຂອງXiaoguo®ຕໍ່ກັບລູກຄ້າທົ່ວໂລກ, ລວມທັງຜູ້ຜະລິດ, ຜູ້ຈັດຈໍາຫນ່າຍ, ແລະຄູ່ຮ່ວມງານອຸດສາຫະກໍາ, ຮັບປະກັນການດໍາເນີນງານທີ່ບໍ່ມີຮອຍຕໍ່ໃນທົ່ວຕ່ອງໂສ້ການສະຫນອງຂອງພວກເຂົາ.

ຕົວແບບ:JIS B1196-3.2-1994

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແກ່ນການເຊື່ອມໂລຫະແບບ Integral T ມີຂະຫນາດມາດຕະຖານໂດຍອີງໃສ່ຂະຫນາດກະທູ້ເຊັ່ນ M4, M5, M6, M8, 1/4"-20, 5/16"-18 - ເຊັ່ນດຽວກັນກັບເສັ້ນຜ່າສູນກາງຂອງ flange, ຄວາມສູງທັງຫມົດ, ຄວາມສູງການຄາດຄະເນ, ແລະການອອກແບບຂາ.

ມີມາດຕະຖານທີ່ສໍາຄັນທີ່ເຂົາເຈົ້າປະຕິບັດຕາມ, ເຊັ່ນ ISO 10511, DIN 928 (ໃຊ້ຫຼາຍໃນເອີຣົບ), ແລະ specs ຜູ້ຜະລິດລົດທີ່ແຕກຕ່າງກັນ. ຂະຫນາດໄດ້ຖືກເກັບຮັກສາໄວ້ທີ່ແນ່ນອນເພື່ອຮັບປະກັນວ່າການເຊື່ອມໂລຫະເຮັດວຽກຄືກັນທຸກຄັ້ງ, ກະທູ້ເຫມາະຢ່າງຖືກຕ້ອງ, ແລະພວກເຂົາ mount flush.

ການເລືອກເອົາຫມາກແຫ້ງເປືອກແຂງ T-Style ທີ່ເຫມາະສົມສໍາລັບຄວາມຫນາຂອງແຜ່ນໂລຫະແມ່ນມີຄວາມສໍາຄັນແທ້ໆ. ມັນເຮັດໃຫ້ແນ່ໃຈວ່າການເຊື່ອມໂລຫະແມ່ນແຂງແຮງແລະຮ່ວມກັນຮັກສາໄດ້ດີ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ:

ເມື່ອເມັດເຊື່ອມແບບ Integral T ຖືກຕິດຕັ້ງ, ພວກມັນບໍ່ຕ້ອງການການດູແລຫຼາຍ. ກ່ອນທີ່ຈະໃຊ້ພວກມັນ, ພຽງແຕ່ເກັບຮັກສາພວກມັນໄວ້ບ່ອນໃດບ່ອນຫນຶ່ງແຫ້ງ, ແລະຮັກສານ້ໍາມັນຫຼືປືນອອກຈາກພວກມັນ - ສິ່ງເຫຼົ່ານັ້ນສາມາດເຮັດໃຫ້ເກີດການເຊື່ອມ.

ສິ່ງທີ່ ສຳ ຄັນແມ່ນການຕັ້ງຄ່າການເຊື່ອມໂລຫະທີ່ຖືກຕ້ອງ: ປັດຈຸບັນ, ເວລາ, ຄວາມກົດດັນ. ນັ້ນເຮັດໃຫ້ແນ່ໃຈວ່າການເຊື່ອມໂລຫະແມ່ນເຂັ້ມແຂງແລະສອດຄ່ອງ. ພວກມັນຍຶດຖືໄດ້ດີປານໃດເມື່ອເວລາຜ່ານໄປ, ສ່ວນຫຼາຍແມ່ນຂຶ້ນກັບການເຊື່ອມເບື້ອງຕົ້ນທີ່ດີ, ແລະວ່າວັດສະດຸຫຼືການປິ່ນປົວດ້ານແມ່ນເຫມາະສົມສໍາລັບບ່ອນທີ່ພວກມັນຖືກນໍາໃຊ້.

ຖ້າພວກມັນຖືກເຊື່ອມຢ່າງຖືກຕ້ອງ, ແກ່ນການເຊື່ອມໂລຫະແບບ Integral T ຍັງຄົງເປັນການແກ້ໄຂທີ່ມີເສັ້ນດ້າຍແບບຖາວອນ, ບໍ່ຫຍຸ້ງຍາກຕາບໃດທີ່ເຄື່ອງປະກອບທັງຫມົດຖືກໃຊ້.

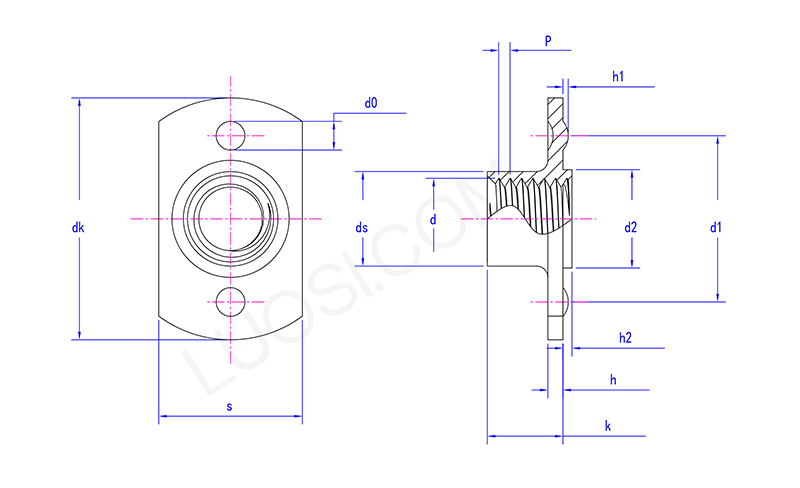

ຈັນ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 ເອັນ 1.25	1.25丨1.5	1.5丨1.75
dk ສູງສຸດ	20.5	20.5	23.7	23.7	31	33.2
dk ນາທີ	19.5	19.5	22.3	22.3	29	30.8
ສູງສຸດທີ່ເຄຍ	12.25	12.25	14.3	14.3	19.4	21.5
ວິນາທີ	11.75	11.75	13.7	13.7	18.6	20.5
ds ສູງສຸດ	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k ສູງສຸດ	5.9	6.9	7.5	9	10.6	11.8
k ນ	5.1	6.1	6.5	8	9.4	10.2
h ສູງສຸດ	1.4	1.4	1.85	1.85	2.3	2.3
h ນທ	1	1	1.35	1.35	1.7	1.7
d2 ສູງສຸດ	6.9	6.9	8.9	10.9	12.9	14.9
d2 ນທ	6.7	6.7	8.7	10.7	12.7	14.7
h2 ສູງສຸດ	0.8	0.8	0.8	0.8	1.2	1.2
h2 ນທ	0.6	0.6	0.6	0.6	1	1
d0 ສູງສຸດ	3.25	3.25	3.25	3.25	4.05	4.05
d0 ນທ	2.75	2.75	2.75	2.75	3.55	3.55
h1 ສູງສຸດ	0.6	0.6	0.6	0.6	0.7	0.7
h1 ນທ	0.4	0.4	0.4	0.4	0.5	0.5
d1 ສູງສຸດ	15.2	15.2	17.25	17.25	22.3	24.3
d1 ນທ	14.8	14.8	16.75	16.75	21.7	23.7

ມາດຕະຖານລວມ:

ພວກເຮົາເຄັ່ງຄັດກ່ຽວກັບການກວດສອບຄຸນນະພາບທັງຫມົດໂດຍຜ່ານການເຮັດຫມາກແຫ້ງເປືອກແຂງແບບ Integral T. ນັ້ນ ໝາຍ ຄວາມວ່າການກວດສອບວັດສະດຸເມື່ອພວກມັນເຂົ້າມາ, ວັດແທກສິ່ງຕ່າງໆເຊັ່ນກະທູ້ແລະຄວາມສູງຂອງການຄາດຄະເນໃນຂັ້ນຕອນການຜະລິດທີ່ແຕກຕ່າງກັນ, ແລະເຮັດການທົດສອບທີ່ແຕກແຍກສ່ວນຕ່າງໆເພື່ອກວດກາເບິ່ງຄວາມແຂງແຮງຂອງການເຊື່ອມ, ແຮງບິດທີ່ພວກເຂົາສາມາດເອົາໄດ້, ແລະຄວາມຕ້ານທານການຍູ້ອອກ. ພວກເຮົາຍັງກວດສອບການສໍາເລັດຮູບຫນ້າດິນແລະຕົວຢ່າງຊຸດສຸດທ້າຍໂດຍໃຊ້ມາດຕະຖານ AQL.

ພວກເຮົາໃຊ້ການຄວບຄຸມຂະບວນການທາງສະຖິຕິເພື່ອໃຫ້ແນ່ໃຈວ່າທຸກໆແກ່ນ T-Style ຄົງທີ່ສອດຄ່ອງແລະກົງກັບຂໍ້ກໍາຫນົດ.
