Shaft Pin ບໍ່ມີຫົວ

ເຂັມຂັດທີ່ບໍ່ມີຫົວແມ່ນແຕກຕ່າງຈາກເຄື່ອງທີ່ມີຫົວ. ຄົນບໍ່ມີຫົວນັ່ງຍົກຍ້ອງ. ພວກມັນດີເລີດສຳລັບຈຸດທີ່ແໜ້ນໜາທີ່ທ່ານບໍ່ຕ້ອງການຫຍັງຕິດເກີນໄປ. ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດຢູ່ Xiaoguo® ຮັບປະກັນວ່າຕົວຍຶດທຸກອັນເກີນຄວາມທົນທານ ແລະ ປະສິດທິພາບທີ່ຄາດໄວ້.

ຕົວແບບ:JB/ZQ 4359-2006

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຂັມຂັດບໍ່ມີຫົວມີຢູ່ໃນໂລຫະປະສົມ SAE 8620 ຫຼືເຫຼັກສະແຕນເລດ AISI 316, ສະເຫນີຄວາມສົມດຸນຂອງຄວາມເຂັ້ມແຂງແລະນ້ໍາຫນັກ. ສະແຕນເລດຮຸ່ນແມ່ນແຂງຕົວ (carburized) ກັບຄວາມແຂງຂອງ 60-65 HRC ດ້ານນອກໃນຂະນະທີ່ຮັກສາແກນແຂງ, ເຮັດໃຫ້ມັນແຂງແຮງຢູ່ພາຍໃນແລະແຂງຢູ່ດ້ານນອກ. ສະແຕນເລດສະແຕນເລດຕາມທໍາມະຊາດຕ້ານ rust, ສະນັ້ນມັນເຮັດວຽກໄດ້ດີໃນສະພາບແວດລ້ອມທະເລເຄັມຫຼືປະມານສານເຄມີ.

ເຂົາເຈົ້າໃຊ້ວິທີການ forging ພິເສດ (grain-flow forging) ທີ່ສອດຄ່ອງໂຄງສ້າງຂອງໂລຫະຕາມຄວາມຍາວຂອງ pin ໄດ້. ນີ້ເຮັດໃຫ້ມັນຢູ່ໄດ້ດົນກວ່າ 40% ພາຍໃຕ້ຄວາມກົດດັນຊ້ໍາຊ້ອນເມື່ອທຽບກັບ pins ທີ່ເຮັດໂດຍພຽງແຕ່ເຄື່ອງຈັກໂລຫະ. ບາງຕົວແບບມີການເຄືອບເຊັ່ນ PTFE ຫຼືສັງກະສີ-nickel ທີ່ຕັດ friction ລົງເຖິງ 0.08 ແລະເຮັດໃຫ້ພວກເຂົາໃສ່ຫນ້ອຍລົງ.

ການເຮັດວຽກຂອງວັດສະດຸທັງຫມົດນີ້ຫມາຍຄວາມວ່າເຂັມທີ່ບໍ່ມີຫົວສາມາດຮັບມືກັບອຸນຫະພູມຈາກ -50 ° C ຫາ 300 ° C ໂດຍບໍ່ມີການບິດຫຼືປ່ຽນຮູບຮ່າງ.

Shaft pin without head

ຂໍ້ໄດ້ປຽບ

ເມື່ອປຽບທຽບກັບ pins dowel ແບບດັ້ງເດີມ, ໄດ້pin shaft ບໍ່ມີຫົວຕັດນ້ໍາຫນັກການປະກອບໂດຍ 15-20%. ຮູບຮ່າງຕັດຂອງຕົນໄດ້ຖືກອອກແບບເພື່ອເພີ່ມຄວາມເຂັ້ມແຂງ shear, ໂດຍພື້ນຖານແລ້ວ, ມັນເຂັ້ມແຂງທີ່ມັນນັບ. ເນື່ອງຈາກວ່າບໍ່ມີຫົວສ້າງຈຸດຄວາມກົດດັນ, ມັນທົນທານຕໍ່ຄວາມເຫນື່ອຍລ້າໄດ້ດີກວ່າ 35% ເມື່ອຢູ່ພາຍໃຕ້ຄວາມກົດດັນຊ້ໍາຊ້ອນ (ເຊັ່ນ: ພາກສ່ວນທີ່ເຄື່ອນທີ່ຫຼາຍ).

ບໍ່ເຫມືອນກັບເຂັມມ້ວນ, ມັນບໍ່ສູນເສຍຮູບຮ່າງໃນຄໍາຮ້ອງສະຫມັກຄວາມໄວສູງ, ຄິດວ່າສິ່ງທີ່ spinning ໄວ. ການອອກແບບທີ່ບໍ່ມີຫົວຍັງຫມາຍຄວາມວ່າທ່ານບໍ່ຈໍາເປັນຕ້ອງເຈາະ counterbores ພິເສດ, ປະຫຍັດ 18% ໃນຄ່າໃຊ້ຈ່າຍເຄື່ອງຈັກຕໍ່ສ່ວນ. ໃນໂຮງງານອັດຕະໂນມັດ, symmetrical ຂອງຕົນ

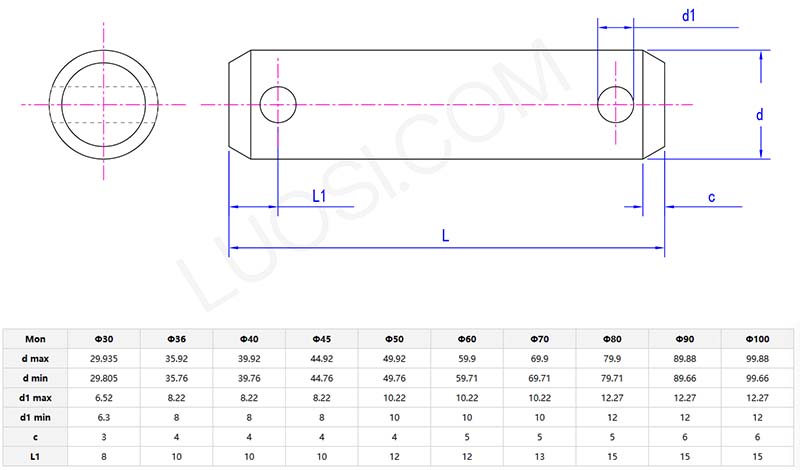

Shaft pin without head parameter

FAQ

ຖາມ: ເຮັດແນວໃດpin shaft ບໍ່ມີຫົວປະຕິບັດພາຍໃຕ້ຄວາມກົດດັນສູງ shear ຫຼື tensile ໃນສະພາບແວດລ້ອມແບບເຄື່ອນໄຫວ?

A: pin shaft headless ໄດ້ຖືກອອກແບບເພື່ອທົນທານຕໍ່ການໂຫຼດສູງ shear ແລະ tensile, ມີການຈັດອັນດັບການໂຫຼດໂດຍປົກກະຕິລະຫວ່າງ 50-150 kN, ຂຶ້ນກັບວັດສະດຸທີ່ໃຊ້ແລະຂະບວນການການປິ່ນປົວຄວາມຮ້ອນ. ການອອກແບບທີ່ບໍ່ມີຫົວຈະແຈກຢາຍຄວາມກົດດັນຢ່າງເທົ່າທຽມກັນ, ຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງຄວາມລົ້ມເຫຼວຂອງອົງປະກອບຂອງ pivoting ຫຼື rotating. ຂະບວນການຕ່າງໆເຊັ່ນ: quenching ແລະ tempering ໃຫ້ເຂົາເຈົ້າມີຄວາມຕ້ານທານ fatigue ດີກວ່າ. ຖ້າທ່ານໃຊ້ພວກມັນພາຍໃຕ້ເງື່ອນໄຂທີ່ຮຸນແຮງ, ທ່ານສາມາດຕິດຕໍ່ພວກເຮົາສໍາລັບບົດລາຍງານການທົດສອບ (ເຊັ່ນ: ຜົນການທົດສອບການໂຫຼດຫຼືຄວາມແຂງຂອງ HRC) ເພື່ອຮັບປະກັນວ່າພວກເຂົາສາມາດເຮັດວຽກໄດ້ດີພາຍໃຕ້ເງື່ອນໄຂຄວາມກົດດັນສະເພາະກັບອຸດສາຫະກໍາຂອງທ່ານ.
