Smooth Surface Countersunk ຫົວ Riveted ແກ່ນ

Smooth Surface Countersunk Head Riveted nuts ແມ່ນການແກ້ໄຂທີ່ນັກວິສະວະກອນກໍານົດໄວ້ໃນເວລາທີ່ຫນ້າກ້ຽງແລະຈຸດຍຶດຕິດ threaded ຖາວອນແມ່ນຈໍາເປັນ - ແລະເປັນຜູ້ຜະລິດ fastener ທີ່ອຸທິດຕົນ, Xiaoguo®ລົງທຶນຢ່າງຫຼວງຫຼາຍໃນການຄົ້ນຄວ້າແລະການພັດທະນາເພື່ອສ້າງການອອກແບບ fastener ທີ່ມີນະວັດກໍາ, ແກ້ໄຂບັນຫາດັ່ງກ່າວ.

ຕົວແບບ:GB/T 17880.2-1999

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໃນເວລາທີ່ສັງເກດເຫັນ Smooth Surface Countersunk Head Riveted nuts ຈາກພາຍນອກ, ສິ່ງທໍາອິດທີ່ທ່ານຈະສັງເກດເຫັນແມ່ນຫົວຮູບຈວຍຂອງພວກມັນ - ມຸມພາຍໃນແມ່ນມາດຕະຖານ 100 ອົງສາຫຼື 120 ອົງສາ. ຮູບຮ່າງນີ້ຊ່ວຍໃຫ້ຫມາກແຫ້ງເປືອກແຂງຢ່າງສົມບູນກັບພື້ນຜິວຂອງວັດສະດຸທີ່ເຊື່ອມຕໍ່.

ຮ່າງກາຍຕົ້ນຕໍຂອງແກ່ນເຫຼົ່ານີ້ມີ knurled (ມີ protrusions ຂະຫນາດນ້ອຍ) ຫຼືມີຮ່ອງ. ນີ້ປ້ອງກັນບໍ່ໃຫ້ພວກເຂົາຫມຸນໃນລະຫວ່າງການຕິດຕັ້ງແລະຍັງປ້ອງກັນບໍ່ໃຫ້ພວກເຂົາຫມຸນໃນລະຫວ່າງການໃຊ້. ດ້ານລຸ່ມຫົວ, ມີມືຈັບແຂງ. ເມື່ອທ່ານກົດປຸ່ມຈັບນີ້, ມັນຈະຜິດປົກກະຕິອອກໄປຂ້າງນອກ (ໃນທິດທາງ radial), ດັ່ງນັ້ນຈຶ່ງປະກອບເປັນ lock ແຫນ້ນແລະຖາວອນ.

ຮູບຮ່າງແລະການອອກແບບສະເພາະນີ້ບໍ່ພຽງແຕ່ໃຫ້ຮູບລັກສະນະທີ່ຫນ້າສົນໃຈ, ແຕ່ຍັງເຮັດໃຫ້ຫມາກແຫ້ງເປືອກແຂງທົນທານຕໍ່ແຮງດຶງອອກ - ດັ່ງນັ້ນການດຶງອອກຫນ້ອຍລົງ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

Smooth Surface Countersunk Head Riveted nuts ສາມາດປະຫຍັດຄ່າໃຊ້ຈ່າຍຢ່າງຫຼວງຫຼາຍຍ້ອນວ່າພວກມັນເຮັດໃຫ້ຂະບວນການປະກອບງ່າຍ. ພວກເຂົາເຈົ້າແມ່ນງ່າຍທີ່ຈະຕິດຕັ້ງແລະບໍ່ຈໍາເປັນຕ້ອງມີເຄື່ອງມືພິເສດຫຼາຍ - ດັ່ງນັ້ນການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍແຮງງານ.

ຖ້າປຽບທຽບກັບການເຊື່ອມໂລຫະທີ່ມີເສັ້ນດ້າຍຫຼືການນໍາໃຊ້ລະບົບການຍຶດທີ່ຊັບຊ້ອນຫຼາຍ, ແກ່ນເຫຼົ່ານີ້ມີລາຄາຖືກກວ່າໃນຂະນະທີ່ຮັກສາລະດັບຄວາມແຂງແຮງ. ເວລາທີ່ປະຫຍັດໃນການຜະລິດ, ບວກກັບຄວາມທົນທານຂອງການເຊື່ອມຕໍ່, ເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍທັງຫມົດຂອງການນໍາໃຊ້ຫົວ - bolted ຄ່າໃຊ້ຈ່າຍຫຼາຍສໍາລັບຜູ້ຜະລິດທີ່ຜະລິດຜະລິດຕະພັນຂະຫນາດໃຫຍ່.

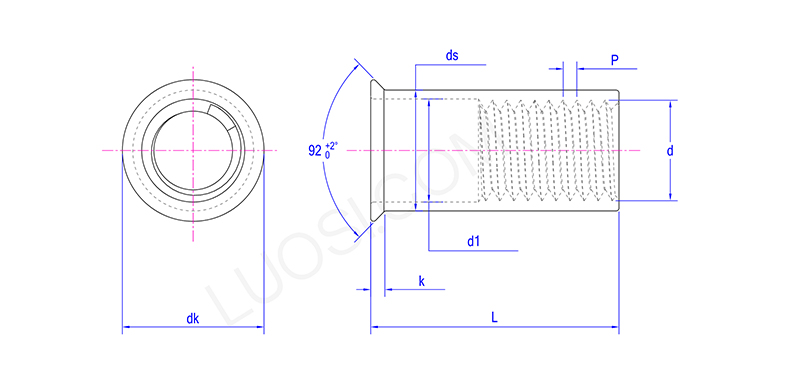

ຕົວກໍານົດການຜະລິດຕະພັນ

ຈັນ	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds ສູງສຸດ	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 ສູງສຸດ	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 ນທ	4	4.8	5.6	7.5	9.2	11	13
dk ສູງສຸດ	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

FAQ

ຖາມ: ທ່ານສາມາດສະຫນອງການກໍານົດຂອບເຂດລາຍລະອຽດແລະຮູບແຕ້ມດ້ານວິຊາການສໍາລັບ Smooth Surface Countersunk Head Riveted nuts ຂອງທ່ານບໍ?

A: ຢ່າງແທ້ຈິງ. ພວກເຮົາໃຫ້ທ່ານເອກະສານຂໍ້ມູນດ້ານວິຊາການຢ່າງເຕັມທີ່ແລະຮູບແຕ້ມ CAD ສໍາລັບທັງຫມົດຂອງພວກເຮົາ Smooth Surface Countersunk Head Riveted Nuts. ເອກະສານເຫຼົ່ານີ້ຈັດວາງທຸກຂະໜາດຫຼັກ ເຊັ່ນ: ມຸມຫົວ (ໂດຍປົກກະຕິແລ້ວ 90° ຫຼື 100°), ເສັ້ນຜ່າສູນກາງຂອງຫົວ ແລະ ຄວາມໜາ, ຂະໜາດຂອງເສັ້ນດ້າຍ ແລະ ໄລຍະຈັບ.

ລະດັບການຍຶດແມ່ນພຽງແຕ່ຄວາມຫນາທັງຫມົດຂອງວັດສະດຸທີ່ຫມາກແຫ້ງເປືອກແຂງສາມາດຍຶດໄດ້ຢ່າງປອດໄພ. ມັນເປັນສິ່ງ ສຳ ຄັນທີ່ຈະໃຫ້ແນ່ໃຈວ່າຂຸມ countersunk ຂອງທ່ານສອດຄ່ອງກັບສະເປັກເຫຼົ່ານີ້. ດ້ວຍວິທີນັ້ນ, ຫມາກແຫ້ງເປືອກແຂງເຫມາະກັບນ້ໍາແລະເຮັດວຽກໄດ້ດີເທົ່າທີ່ຄວນ.
