12 ຈຸດ Flange Screw

ທັນທີທີ່ສັ່ງສໍາລັບ Xiaoguo® 12 Point Flange Screw ຈໍານວນຫລາຍ. ຜະລິດຕະພັນນີ້ມີການອອກແບບຫົວ 12 ຈຸດທີ່ເປັນເອກະລັກ, ແລະເຮັດດ້ວຍເຫຼັກໂລຫະປະສົມ 12.9 ເກຣດທີ່ຜ່ານຂະບວນການ quenching ແລະ tempering, ມີຄວາມເຂັ້ມແຂງ tensile ສູງສຸດເກີນ 1200 MPa, ທີ່ເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນພາກສ່ວນຫນັກຂອງເຄື່ອງຈັກ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

The 12 Point Flange Screw ເປັນ fastener ປະສິດທິພາບສູງທີ່ມີຫົວທີ່ປະກອບດ້ວຍສິບສອງມຸມແລະດ້ານສະຫນັບສະຫນູນ flange ຂະຫຍາຍຢູ່ດ້ານລຸ່ມ. ຮູບຮ່າງຂອງຫົວຂອງມັນຮັບຮອງເອົາການອອກແບບ hexagonal ສອງເທົ່າ, ສົມທົບການຂັບສິບສອງຈຸດແລະໂຄງສ້າງ flange ປະສົມປະສານ, ອອກແບບໂດຍສະເພາະສໍາລັບແຮງບິດສູງແລະຄວາມຕ້ານທານກັບການຜ່ອນຜັນ vibration.

ນີ້ 12 Point Flange Screw ຖືກນໍາໃຊ້ທົ່ວໄປໃນລະບົບສາຍສົ່ງລົດຍົນ, ຕັນເຄື່ອງຈັກ, ເຄື່ອງຈັກໃນເຮືອບິນແລະອຸປະກອນອຸດສາຫະກໍາທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ມັນເປັນການແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບການປ່ຽນບານປະຕູຫົວຫົກຫລ່ຽມແບບດັ້ງເດີມແລະສະກູຫົວກະບອກຫົກຫລ່ຽມພາຍໃນ. ການອອກແບບຫນ້າດ້ານໄດສິບສອງດ້ານອະນຸຍາດໃຫ້ໃຊ້ Ring spanner ຫຼື sockets ສິບສອງດ້ານ, ເຮັດໃຫ້ການປະຕິບັດການປ່ຽນຕໍາແຫນ່ງ 30 °ໃນພື້ນທີ່ແຄບເມື່ອທຽບກັບຫົວຫົກຫລ່ຽມມາດຕະຖານ, ສົ່ງຜົນໃຫ້ປະສິດທິພາບການຕິດຕັ້ງສູງຂຶ້ນ.

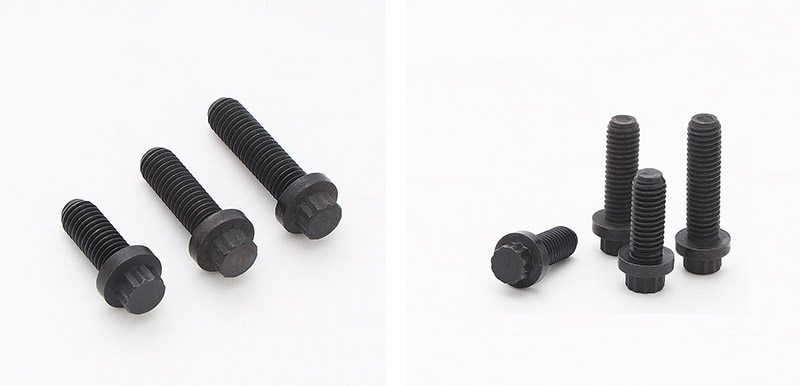

12 Point Flange Screw

ປະໂຫຍດຫຼັກ

ຂໍ້ໄດ້ປຽບຫຼັກຂອງ 12 Point Flange Screw ສ່ວນໃຫຍ່ແມ່ນສະທ້ອນໃຫ້ເຫັນໃນລັກສະນະດັ່ງຕໍ່ໄປນີ້:

(1) ປະເພດຫົວສິບສອງຈຸດ

ດ້ານການຕິດຕໍ່ເພີ່ມເຕີມ: ປະເພດຫົວສິບສອງຈຸດມີຫນ້າຕິດຕໍ່ສອງເທົ່າຂອງຫົວຫົກຫລ່ຽມ, ເຮັດໃຫ້ມັນສາມາດທົນທານຕໍ່ແຮງບິດແຫນ້ນແຫນ້ນທີ່ສູງຂຶ້ນໂດຍບໍ່ມີການທໍາລາຍຫົວ.

ຄວາມສ່ຽງຂອງມຸມເລື່ອນແມ່ນຕໍ່າ: ການກະຈາຍຜົນບັງຄັບໃຊ້ແມ່ນມີຄວາມເປັນເອກະພາບຫຼາຍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການ preload ສູງ.

(2) Integrated Flange

ດ້ານຫນ້າແປນທີ່ບັນຈຸດ້ວຍຕົນເອງ: ບໍ່ຈໍາເປັນຕ້ອງມີ gaskets ເພີ່ມເຕີມ. ໂຄງປະກອບການ serrated ຫຼື embossed ຢູ່ທາງລຸ່ມຂອງ flange ຮ່ວມມືກັບຫນ້າດິນຂອງ workpiece ໄດ້, ການສ້າງແຮງ frictional ທີ່ເຂັ້ມແຂງ.

ຄວາມຕ້ານທານການສັ່ນສະເທືອນສູງ: ມັນສາມາດຮັກສາ preload ໄດ້ເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມ vibrating, ເຫມາະສົມສໍາລັບພື້ນທີ່ການໂຫຼດແບບເຄື່ອນໄຫວ.

(3) ການຕິດຕັ້ງງ່າຍ, ປະຫຍັດພື້ນທີ່

ການຫມຸນ 30°: ຫົວສິບສອງຈຸດສາມາດຫມຸນໄດ້ 30° ເພື່ອໃສ່ເຂົ້າໄປໃນ wrench ສໍາລັບ repositioning. ນີ້ຊ່ວຍປະຢັດພື້ນທີ່ເຄິ່ງຫນຶ່ງເມື່ອທຽບກັບການຫມຸນ 60 °ຂອງຫົວຫົກຫລ່ຽມ. ເຫມາະສໍາລັບພື້ນທີ່ຈໍາກັດ.

(4) ພື້ນທີ່ຮັບຜິດຊອບຂະຫນາດໃຫຍ່

ດ້ານຫນ້າແປນຂະຫຍາຍໃຫຍ່ຂື້ນເພີ່ມພື້ນທີ່ຕິດຕໍ່: ປະສິດທິຜົນກະຈາຍຄວາມກົດດັນແລະປ້ອງກັນບໍ່ໃຫ້ວັດສະດຸອ່ອນເຊັ່ນອາລູມິນຽມແລະເຫລໍກຫລໍ່ຈາກການຜິດປົກກະຕິ.

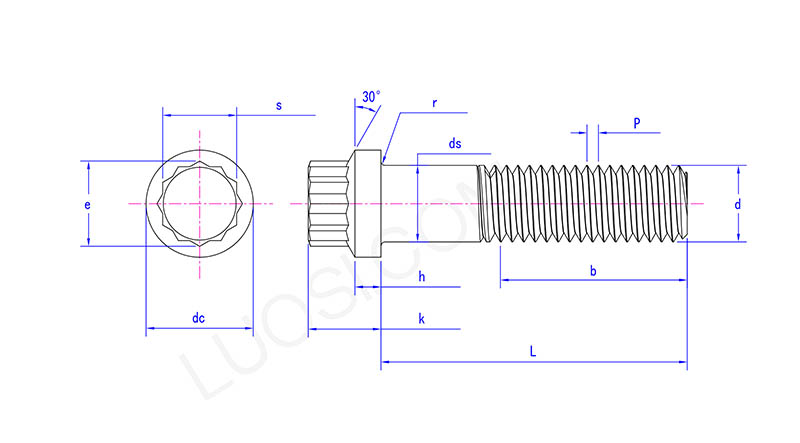

12 Point Flange Screw

ຈັນ	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc ສູງສຸດ	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc ນາທີ	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds ສູງສຸດ	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dວິນາທີ	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e ນາທີ	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h ສູງສຸດ	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h ນທ	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k ສູງສຸດ	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k ນ	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r ສູງສຸດ	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r ນາທີ	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
ສູງສຸດທີ່ເຄຍ	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
ວິນາທີ	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) ສະກູ Hex ທາງເລືອກ

ຄວາມເຂົ້າກັນໄດ້ຂອງເສັ້ນຜ່າສູນກາງດ້ານນອກຂອງຫົວ: Screw 12 Point Flange Screw ມີຂະຫນາດຂຸມດຽວກັນກັບ screw head cylindrical hexagonal ມາດຕະຖານ, ສະນັ້ນມັນສາມາດປ່ຽນໄດ້ໂດຍກົງໂດຍບໍ່ມີການດັດແປງຕໍາແຫນ່ງຂຸມ, ແລະມັນຍັງທົນທານຫຼາຍ.

(6) ລະດັບທີ່ສົມບູນຂອງຊັ້ນຮຽນທີຄວາມເຂັ້ມແຂງສູງ

ກວມເອົາ 8.8 ເກຣດ, 10.9 ເກຣດ, 12.9 ເກຣດ ແລະສະແຕນເລດ A2-70/A4-80, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງສະຖານະການທັງຫມົດຕັ້ງແຕ່ເຄື່ອງຈັກທົ່ວໄປຈົນເຖິງການໂຫຼດຫນັກທີ່ສຸດ.

(7) ການແກ້ໄຂຄວາມທົນທານຕໍ່ corrosion ອຸດົມສົມບູນ

ສະເຫນີການປິ່ນປົວດ້ານຕ່າງໆເຊັ່ນ: electro-galvanizing, galvanizing ອາບນ້ໍາຮ້ອນ, ການເຄືອບ Dacromet, ໂລຫະປະສົມສັງກະສີ-nickel, ແລະ blackening, ເຫມາະສົມສໍາລັບ indoor, ນອກ, marine, ແລະສະພາບແວດລ້ອມທາງເຄມີ, ແລະອື່ນໆ.

(8) ລະດັບຄວາມກ້ວາງຂອງພາກສະຫນາມຄໍາຮ້ອງສະຫມັກ

ຍານຍົນ (ເຄື່ອງຈັກ, ລະບົບສາຍສົ່ງ, chassis), ຍານອາວະກາດ (ກອບເຄື່ອງຈັກ, ເກຍລົງຈອດ), ພະລັງງານລົມ, ການຂຸດຄົ້ນບໍ່ແຮ່, ປິໂຕເຄມີ, ເຮືອ, ເຄື່ອງຈັກທົ່ວໄປ, ແລະອື່ນໆ.
