Anchor Wedges ສໍາລັບ Post Tension Griping

ສໍາລັບການຊື້ຈໍານວນຫຼາຍຂອງ Xiaoguo® Anchor Wedges ສໍາລັບ Post Tension Griping, ພວກເຮົາສະເຫນີຂະຫນາດທີ່ບໍ່ແມ່ນມາດຕະຖານ, ໂລໂກ້ຍີ່ຫໍ້ laser engraved, ແລະການຫຸ້ມຫໍ່ທີ່ກໍາຫນົດເອງ. ພວກເຮົາສາມາດສະຫນອງຜະລິດຕະພັນທີ່ກົງກັນຕັ້ງແຕ່ຂຸມດຽວເຖິງ 55 ຮູຂອງຕັນສະມໍ, ຕອບສະຫນອງຄວາມຕ້ອງການສະເພາະທັງຫມົດຂອງໂຄງການວິສະວະກໍາຕ່າງໆ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫຼັກການການເຮັດວຽກ

ຫຼັກການການເຮັດວຽກຂອງ Anchor Wedges ສໍາລັບ Post Tension Griping ແມ່ນອີງໃສ່ສອງກົນໄກ: Wedge Self-locking ແລະການສົ່ງຜົນບັງຄັບໃຊ້ frictional.

(1) ອົງປະກອບຂອງລະບົບ

ລະບົບສະມໍທີ່ສົມບູນໂດຍປົກກະຕິປະກອບດ້ວຍ:

ເສັ້ນເຫລັກ (ເສັ້ນເອັນທີ່ມີຄວາມກົດດັນທາງສ່ວນຫນ້າ): ພວກມັນຮັບຜິດຊອບຄວາມກົດດັນ.

Wedges (ແຜ່ນ clamping): ປະກອບດ້ວຍສອງຫຼືສາມຕ່ອນ, ກອບເປັນຈໍານວນຫນ່ວຍ clamping ຮູບຈວຍ, ມີສັນຕາມລວງຍາວຢູ່ດ້ານໃນ.

ແຜ່ນສະມໍ: ດ້ວຍຮູຮູບຈວຍ, ມຸມໂກນຂຸມທີ່ກົງກັບມຸມໂກນນອກຂອງລີ້ງ (ປົກກະຕິປະມານ 6°55′).

Anchor pads: ໂອນຄວາມກົດດັນກັບຄອນກີດແລະມີບົດບາດຮັບຜິດຊອບທ້ອງຖິ່ນ.

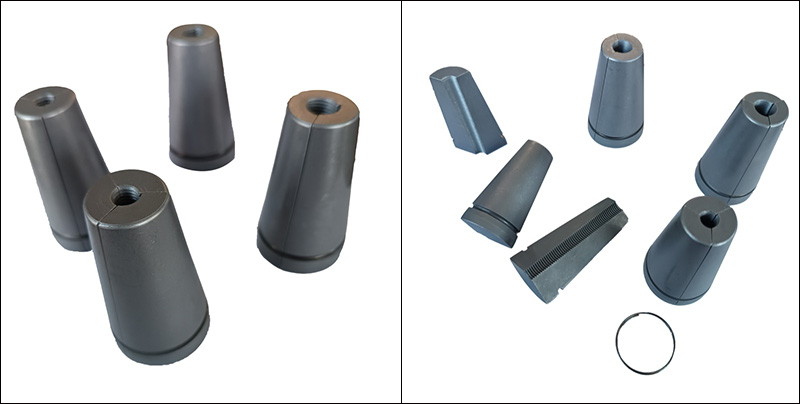

Anchor Wedges for Post Tension Griping

(2) ຂະບວນການເຮັດວຽກ

ຂັ້ນຕອນຂອງຄວາມເຄັ່ງຕຶງ: jack tensioning stretches ສາຍເຫຼັກ. ໃນຈຸດນີ້, Anchor Wedges ສໍາລັບ Post Tension Griping ຍັງບໍ່ທັນໄດ້ຢ່າງເຕັມສ່ວນ wedged ໃນ, ແລະສາຍເຫຼັກສາມາດເຄື່ອນຍ້າຍໄດ້ຢ່າງເສລີ.

ຂັ້ນຕອນຂອງການສ້ອມແປງ: ເມື່ອໄດ້ຮັບຄວາມກົດດັນຂອງການອອກແບບໄດ້ຮັບການບັນລຸໄດ້, jack ໄຮໂດລິກຈະດຶງເພື່ອຍົກເລີກການ. ເນື່ອງຈາກການຕິດຕໍ່ລະຫວ່າງດ້ານນອກຂອງຮູບຈວຍຂອງບລັອກ wedge ແລະກໍາແພງພາຍໃນຂອງຮູຮູບຈວຍຂອງແຜ່ນສະມໍ, ຄວາມກົດດັນໃນທາງບວກແມ່ນຖືກສ້າງຂຶ້ນ.

ການສ້າງຕົວ locking ຕົນເອງ: ຜົນບັງຄັບໃຊ້ການຫົດຕົວຂອງສາຍເຫຼັກເຮັດໃຫ້ຄວາມກົດດັນລະຫວ່າງ wedge block ແລະຝາຂຸມ conical ເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍ. ເມື່ອຜົນບັງຄັບໃຊ້ແຮງສຽດທານເທົ່າກັບຫຼືໃຫຍ່ກວ່າແຮງຫົດຕົວຂອງສາຍເຫຼັກ, ຄວາມດຸ່ນດ່ຽງສະຖິດຈະເກີດຂື້ນລະຫວ່າງແຜ່ນ wedge ແລະສາຍເຫຼັກ, ເຊັ່ນດຽວກັນກັບລະຫວ່າງ wedge block ແລະແຜ່ນສະມໍ. ຫຼັງຈາກນັ້ນ, ສາຍເຫຼັກໄດ້ຖືກລັອກຢ່າງປອດໄພ.

Prestress retention: ຫຼັງຈາກນັ້ນ, ຄວາມເຄັ່ງຕຶງຂອງສາຍເຫຼັກໄດ້ຖືກໂອນທັງຫມົດໄປຫາສະມາຊິກສີມັງໂດຍຜ່ານ Anchor Wedges ສໍາລັບ Post Tension Griping - anchor plate - anchor pad.

(3) ສະພາບການປິດດ້ວຍຕົນເອງ

ບໍ່ວ່າຈະເປັນ wedge ສາມາດບັນລຸການລັອກຕົນເອງທີ່ເຊື່ອຖືໄດ້ແມ່ນຂຶ້ນກັບຄວາມສໍາພັນລະຫວ່າງມຸມ wedge (ມຸມໂກນ) ແລະຄ່າສໍາປະສິດ friction. ໃນທາງທິດສະດີ, ເງື່ອນໄຂການລັອກຕົນເອງແມ່ນ:

ເຄິ່ງຫນຶ່ງຂອງມຸມໂກນ (α/2) ≤ arctan(μ)

ບ່ອນທີ່ μ ແມ່ນຄ່າສໍາປະສິດ friction ລະຫວ່າງ wedge ແລະຂຸມໂກນຂອງແຜ່ນສະມໍ.

(4) ການທໍາງານຂອງຮູບແບບແຂ້ວ

ຮູບແບບແຂ້ວແຫຼມຢູ່ດ້ານໃນຂອງບລັອກ wedge ແມ່ນຫນຶ່ງໃນການອອກແບບທີ່ສໍາຄັນ. ໃນລະຫວ່າງການຂະບວນການ tensioning ແລະ anchoring, ຮູບແບບແຂ້ວຈະຝັງເຂົ້າໄປໃນຂຸມຂະຫນາດນ້ອຍຢູ່ໃນດ້ານຂອງເຫຼັກກ້າ, ຜົນໃຫ້ເກີດການເຊື່ອມຕໍ່ກົນຈັກ.
