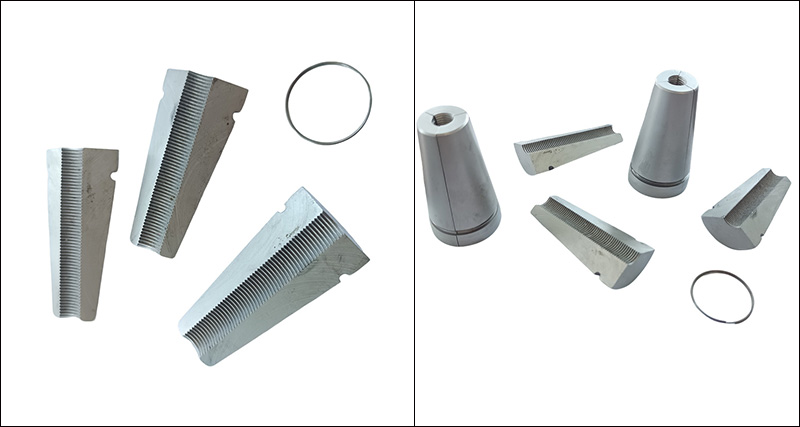

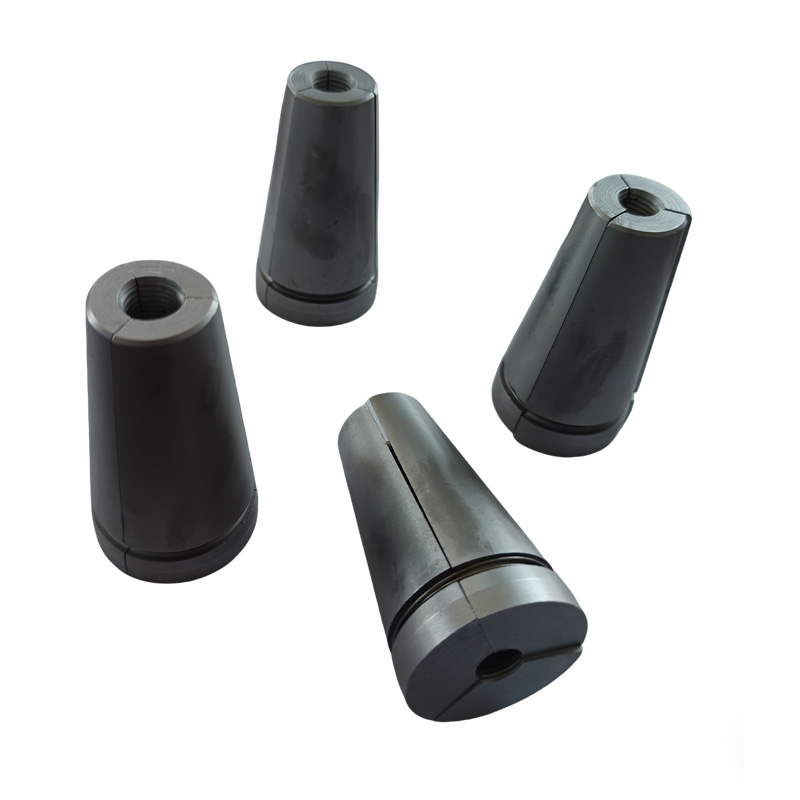

Post Tension Anchor Wedges

ການປະຕິບັດທີ່ສໍາຄັນ

ການປະຕິບັດຂອງ Post Tension Anchor Wedges ໂດຍກົງກໍານົດຄວາມປອດໄພຂອງໂຄງສ້າງແລະຄວາມທົນທານຂອງໂຄງການທີ່ສໍາຄັນເຊັ່ນ: ຂົວແລະອາຄານ. ການເລືອກ Xiaoguo®, ທ່ານຈະໄດ້ຮັບການຮັບປະກັນທີ່ເຊື່ອຖືໄດ້ທີ່ສາມາດທົນກັບມາດຕະຖານທີ່ເຂັ້ມງວດທີ່ສຸດ.

(1​) ປະ​ສິດ​ທິ​ພາບ​ການ​ໂຫຼດ​ສະ​ຖິດ​

ຄ່າສໍາປະສິດປະສິດທິພາບ ηa ≥ 0.95

ບໍ່ວ່າຈະເປັນລະບົບສະມໍໄດ້ປະສິດທິພາບການນໍາໃຊ້ຄວາມເຂັ້ມແຂງຢ່າງເຕັມທີ່ຂອງສາຍເຫຼັກ

(2​) ເມື່ອຍ​ທັງ​ຫມົດ​ທີ່​ສຸດ​

εapu ≥ 2.0%

ວັດແທກການ ductility ຂອງລະບົບສະມໍພາຍໃຕ້ສະຖານະສຸດທ້າຍເພື່ອປ້ອງກັນຄວາມລົ້ມເຫຼວ brittle

(3​) ການ​ປະ​ຕິ​ບັດ​ຄວາມ​ເມື່ອຍ​ລ້າ​

ບໍ່ມີຄວາມລົ້ມເຫລວຫຼັງຈາກ 2 ລ້ານຮອບວຽນຂອງການໂຫຼດ

ຮັບປະກັນວ່າໂຄງສ້າງເຊັ່ນ: ຂົວແລະ towers turbine ພະລັງງານລົມ, ເຊິ່ງຂຶ້ນກັບການໂຫຼດການເຄື່ອນໄຫວໃນໄລຍະຍາວ, ຈະບໍ່ລົ້ມເຫລວເນື່ອງຈາກຄວາມເມື່ອຍລ້າ.

(4​) ການ​ສູນ​ເສຍ Friction ໃນ​ພື້ນ​ທີ່​ສະ​ມໍ​ໄດ້​

ການສູນເສຍທັງຫມົດຢູ່ທີ່ການເປີດສະມໍ + trumpet ເປີດ ≤ 6%

ຫຼຸດຜ່ອນການສູນເສຍຂອງ prestress ປະສິດທິພາບທີ່ເກີດຈາກ friction, ຜົນກະທົບຕໍ່ປະສິດທິພາບ tensioning ແລະການຄວບຄຸມຄ່າໃຊ້ຈ່າຍ.

(5​) ຈໍາ​ນວນ​ການ​ຖອນ​ຂອງ​ຕັນ wedge​

ຕ່ໍາ retraction anchor ≤ 0.5mm; ສະມໍທໍາມະດາ ≤ 6mm

ນີ້ມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມຖືກຕ້ອງຂອງການສ້າງຕັ້ງຄວາມກົດດັນ. ການຖອນຕົວນ້ອຍລົງ, ການສູນເສຍຄວາມກົດດັນຫນ້ອຍລົງໃນລະຫວ່າງການສ້າງຕັ້ງ.

(6​) ຄວາມ​ຕ້ອງ​ການ​ຄວາມ​ແຂງ​:

Post Tension Anchor Wedges: HRC 58-65; Anchor plate: HB ≥ 251

ໃຫ້ແນ່ໃຈວ່າພື້ນຜິວຂອງຊິ້ນສ່ວນແມ່ນທົນທານຕໍ່ການສວມໃສ່ແລະຈະບໍ່ຜິດປົກກະຕິຫຼືພັງລົງພາຍໃຕ້ຄວາມກົດດັນທີ່ຍິ່ງໃຫຍ່.

ການຈັດປະເພດ

The Post Tension Anchor Wedges ສາມາດແບ່ງອອກເປັນຫຼາຍປະເພດ. ເງື່ອນໄຂການຈັດປະເພດຕົ້ນຕໍແມ່ນອີງໃສ່ຈໍານວນຂອງຕ່ອນ, ຮູບແບບຂອງແຂ້ວພາຍໃນ, ແລະຮູບຮ່າງຂອງໂກນນອກ. ລັກສະນະໂຄງສ້າງທີ່ສອດຄ້ອງກັນແລະການນໍາໃຊ້

[1​] ຈໍາ​ນວນ​ຂອງ​ຕ່ອນ​

(1​) ສອງ​ຕ່ອນ​

ລັກສະນະໂຄງສ້າງ: ແຜ່ນຍຶດຮູບຂອບຂະໜານສອງອັນ, ເມື່ອລວມເຂົ້າກັນ, ປະກອບເປັນຮູວົງມົນຢູ່ກາງ.

ການ​ນໍາ​ໃຊ້​ປົກ​ກະ​ຕິ​: ສະ​ມໍ​ທີ່​ເຮັດ​ວຽກ​ຖາ​ວອນ​, ສໍາ​ລັບ​ການ​ນໍາ​ໃຊ້​ຄັ້ງ​ດຽວ​

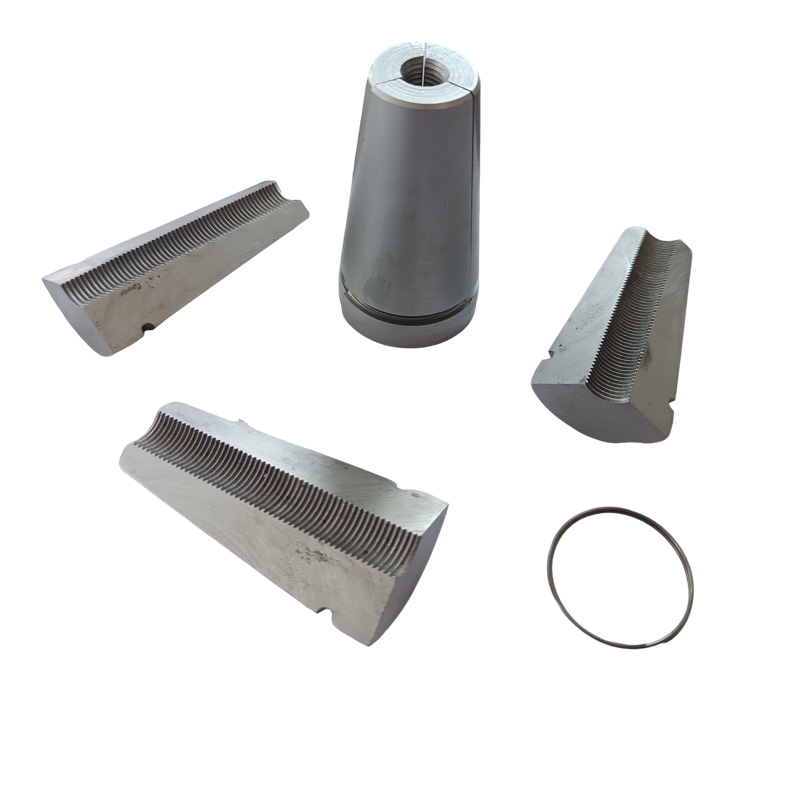

(2​) ສາມ​ຕ່ອນ​

ລັກສະນະໂຄງສ້າງ: ແຜ່ນຍຶດຮູບແຂບສາມຫຼ່ຽມແບ່ງອອກຢ່າງເທົ່າທຽມກັນ, ມີຊ່ອງຫວ່າງລະຫວ່າງພວກມັນ, ຕ້ອງການທໍ່ພາກຮຽນ spring ສໍາລັບການປະສານງານ.

ການ​ນໍາ​ໃຊ້​ປົກ​ກະ​ຕິ​: ສະ​ມໍ​ເຄື່ອງ​ມື​, ໃຊ້​ຄືນ​ໄດ້​

【2​】​ຮູບ​ແບບ​ຂອງ​ແຂ້ວ​ພາຍ​ໃນ​

(1​) ແຂ້ວ​ເປັນ​ວົງ​

ຄຸນລັກສະນະ: The Post Tension Anchor Wedges ມີແຂ້ວເລື່ອຍເປັນວົງກົມເອກະລາດຫຼາຍອັນ, ມີປາຍແຂ້ວແຫຼມ.

ສາຍເຫຼັກທີ່ໃຊ້ໄດ້: ສາຍເຫຼັກມາດຕະຖານ (ໂຄງສ້າງ 1×7)

(2) ກະທູ້ກ້ຽວວຽນ

ລັກສະນະ : ກະທູ້ກ້ຽວວຽນຕໍ່ເນື່ອງພາຍໃນ

ສາຍເຫຼັກທີ່ໃຊ້ໄດ້: ມັດສາຍເຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງສູງ ຫຼື ການເສີມດ້ວຍແຮງດັນພິເສດ

(3​) ປະ​ເພດ​ການ​ປະ​ສົມ​

ລັກສະນະ : ແຂ້ວເລື່ອຍ + ເປັນຮ່ອງຕາມລວງຍາວ

ສາຍເຫຼັກທີ່ໃຊ້ໄດ້: ເສີມຂະຫຍາຍການຖອດຊິບ ແລະປະສິດທິພາບການມີສ່ວນຮ່ວມ

[3​] ຮູບ​ຮ່າງ​ຂອງ​ໂກນ​ນອກ​

(1​) ດ້ານ​ດຽວ​ຮູບ​ຈວຍ​

ຄຸນ​ລັກ​ສະ​ນະ​ດ້ານ​ຮູບ​ຈວຍ​: ດ້ານ​ທັງ​ຫມົດ​ມີ taper ດຽວ (ທົ່ວ​ໄປ​ທີ່​ສຸດ​)

(2​) ດ້ານ​ຮູບ​ຈວຍ​ສອງ​

ຄຸນ​ລັກ​ສະ​ນະ​ດ້ານ​ຮູບ​ຈວຍ​: ມີ​ການ​ຫັນ​ປ່ຽນ​ເປັນ​ມຸມ​ຂະ​ຫນາດ​ນ້ອຍ​ຢູ່​ໃກ້​ທີ່​ສຸດ​ຂະ​ຫນາດ​ໃຫຍ່​, ການ​ປັບ​ປຸງ​ການ​ແຜ່​ກະ​ຈາຍ​ຂອງ​ກໍາ​ລັງ​

(3​) ມີ​ພາກ​ສ່ວນ​ຊີ້​ນໍາ​

ຄຸນລັກສະນະຂອງພື້ນຜິວຮູບຈວຍ: ພາກສ່ວນນໍາພາເປັນຮູບທໍ່ກົມຂະຫຍາຍຈາກປາຍຂະຫນາດນ້ອຍ, ອໍານວຍຄວາມສະດວກໃນການໃສ່ເບື້ອງຕົ້ນ
