Bearing Lock Nut

China Xiaoguo® Bearing lock nut ມີລັກສະນະເປັນຊ່ອງສຽບທີ່ຖືກອອກແບບທີ່ຊັດເຈນທີ່ສ້າງການເກັບກູ້ຕາມແກນທີ່ລະອຽດອ່ອນເມື່ອອົງປະກອບຂອງລູກປືນຖືກຕິດກັນ, ບັນລຸເງື່ອນໄຂການຫາຄູ່ທີ່ດີທີ່ສຸດ. ຂະບວນການຜະລິດລູກປືນ Bearing lock nuts ທີ່ຜະລິດໂດຍໂຮງງານໃນປະເທດຈີນແມ່ນມີຄວາມຊັດເຈນທີ່ສຸດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ວິທີການເລືອກຂະຫນາດທີ່ເຫມາະສົມ?

ເພື່ອຮັບປະກັນວ່າຫມາກແຫ້ງເປືອກແຂງສາມາດຖືກນໍາໃຊ້ຢ່າງຖືກຕ້ອງ, ຈຸດຕໍ່ໄປນີ້ແມ່ນແນະນໍາໃຫ້ເລືອກ:

(1) ການກໍານົດສະເພາະຂອງກະທູ້: ນີ້ແມ່ນຄວາມຕ້ອງການເບື້ອງຕົ້ນ. ສໍາລັບລະບົບ metric, ເບິ່ງຄ່າ M; ສໍາລັບລະບົບ imperial, ອ້າງເຖິງນິ້ວ. [ຫມາຍເຫດ: ຜະລິດຕະພັນນີ້ນໍາໃຊ້ສະກູກະທູ້ທີ່ປັບໄຫມສະເພາະ. ໃນເວລາທີ່ເລືອກ, ໃຫ້ແນ່ໃຈວ່າການກວດສອບ pitch (ເຊັ່ນ: M16×1.5) ເພື່ອຫຼີກເວັ້ນການເລືອກສະເພາະຂອງກະທູ້ຫຍາບ.]

(2) ກວດເບິ່ງຂະຫນາດທີ່ສໍາຄັນ: ກວດສອບເສັ້ນຜ່າກາງນອກ (dk) ແລະຄວາມຫນາ (m) ເພື່ອຮັບປະກັນວ່າຫມາກແຫ້ງເປືອກແຂງມີພື້ນທີ່ຕິດຕັ້ງພຽງພໍພາຍໃນອຸປະກອນ.

(3) ກໍານົດມາດຕະຖານ: ກໍານົດມາດຕະຖານຂອງຜະລິດຕະພັນຢ່າງຈະແຈ້ງ, ເຊັ່ນ "ມາດຕະຖານແຫ່ງຊາດ GB/T 812" ຫຼື "ມາດຕະຖານເຢຍລະມັນ DIN 981", ເພື່ອຮັບປະກັນວ່າທຸກຂະຫນາດມີຄວາມທົນທານແລະຄວາມຖືກຕ້ອງ.

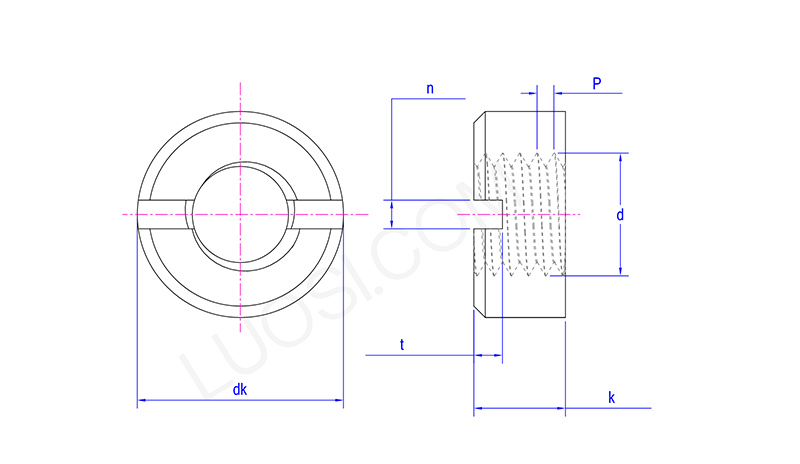

Bearing Lock Nut

ຈັນ	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk ສູງສຸດ	7	8	9	11	14	18	21	24	26	29	32
dk ນາທີ	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k ສູງສຸດ	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k ນ	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n ນທ	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n ສູງສຸດ	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t ນາທີ	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t ສູງສຸດ	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

ຄໍາອະທິບາຍລາຍລະອຽດຂອງພາລາມິເຕີທີ່ສໍາຄັນ

ໃນເວລາທີ່ຈະເລືອກເອົາຂະຫນາດຂອງຫມາກແຫ້ງເປືອກແຂງ lock ໄດ້, ກະລຸນາເອົາໃຈໃສ່ໂດຍສະເພາະແມ່ນກັບຕົວກໍານົດການທີ່ສໍາຄັນດັ່ງຕໍ່ໄປນີ້:

(1) ຂໍ້ກໍານົດກະທູ້ (D×P): ນີ້ຊີ້ບອກເສັ້ນຜ່າກາງນາມ (D) ແລະ pitch (P) ຂອງກະທູ້.

ຕົວຢ່າງ, ໃນ M16 × 1.5, M16 ເປັນຕົວແທນຂອງເສັ້ນຜ່າສູນກາງນາມຂອງ 16mm, ແລະ 1.5 ເປັນຕົວແທນຂອງ pitch ຂອງ 1.5mm.

(2) ເສັ້ນຜ່າສູນກາງນອກ (dk): ຂະຫນາດພາຍນອກສູງສຸດຂອງຫມາກແຫ້ງເປືອກແຂງ, ເຊິ່ງກໍານົດພື້ນທີ່ຕໍາ່ສຸດທີ່ທີ່ຕ້ອງການສໍາລັບການຕິດຕັ້ງ.

(3) ຄວາມຫນາ (m): ລະດັບຄວາມສູງຕາມແກນຂອງຫມາກແຫ້ງເປືອກແຂງ, ທີ່ມີຜົນກະທົບແຂນຜົນບັງຄັບໃຊ້ locking ແລະຄວາມເຂັ້ມແຂງ.

(4) ຈໍານວນຂອງຊ່ອງສຽບ (n) / ຄວາມກວ້າງຂອງສະລັອດຕິງ (b) / ຄວາມເລິກຂອງສະລັອດຕິງ (t): ຕົວກໍານົດການ geometric ສໍາລັບ slotting, ເຊິ່ງຈະຕ້ອງກົງກັບຂະຫນາດຂອງເຄື່ອງມືມືອາຊີບທີ່ສອດຄ້ອງກັນ (wrench hooked ແລະ pins ເປີດ / ຍຶດ washers).

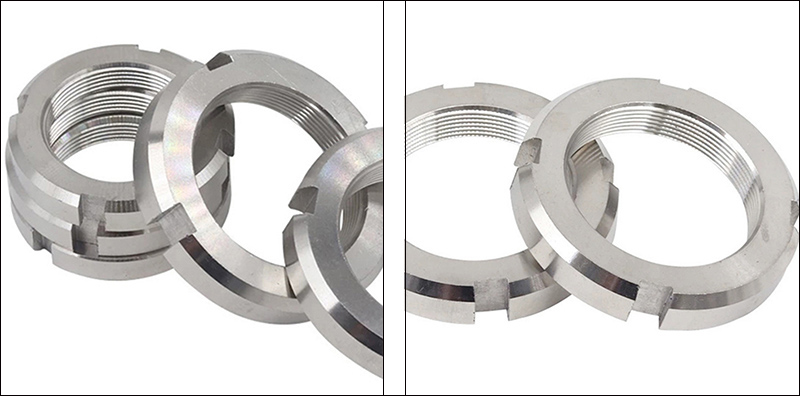

Bearing Lock Nut

ຂໍ້ມູນຈໍາເພາະທົ່ວໄປອ້າງອີງດ່ວນ

ນີ້ແມ່ນບາງຂໍ້ມູນສະເພາະມາດຕະຖານທີ່ໃຊ້ທົ່ວໄປ:

ເອົາ GB/T 812-1988 Bearing lock nut, (Metric) ເປັນຕົວຢ່າງ:

ສະເພາະຫົວຂໍ້: D×P	ເສັ້ນຜ່າສູນກາງນອກ: dk (mm)	ຄວາມຫນາ: m (ມມ)	ຈໍານວນຊ່ອງ: ນ	ຄວາມເລິກຂອງຊ່ອງ: t (ມມ)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

ການຄັດເລືອກແລະການນໍາໃຊ້

(1) ຄວາມສອດຄ່ອງຂອງກະທູ້: ຫມາກແຫ້ງເປືອກແຂງ lock ທັງຫມົດແມ່ນໄດ້ຮັບການຕິດຕັ້ງດ້ວຍສະກູເປັນການປັບໄຫມ. ກະລຸນາກວດສອບການສະກົດເພື່ອຫຼີກເວັ້ນການສັບສົນກັບສະກູທີ່ມີເສັ້ນຫຍາບ.

(2) ເຄື່ອງມືເສີມ: ຂະບວນການ disassembly ແລະການປະກອບຮຽກຮ້ອງໃຫ້ມີການນໍາໃຊ້ຂອງ wrench ຮູບແບບ hook ເປັນພິເສດ.

(3) ອຸປະກອນເສີມຕ້ານການວ່າງ: ເພື່ອບັນລຸຜົນຂອງການລັອກ, ພວກມັນຈະຕ້ອງໃຊ້ຮ່ວມກັບເຄື່ອງຊັກເຄື່ອງຢຸດ (ເຊັ່ນ: GB/T 858) ຫຼື pins ເປີດ.

(4) ຮູບແຕ້ມດ້ານວິຊາການ: ເມື່ອອອກແບບ, ກະລຸນາເບິ່ງສະບັບຫລ້າສຸດຂອງຮູບແຕ້ມດ້ານວິຊາການມາດຕະຖານທີ່ສອດຄ້ອງກັນຫຼືຂໍ້ກໍານົດຂອງຜະລິດຕະພັນ.
