Countersunk External Tooth Serrated ເຄື່ອງຊັກຜ້າລັອກຮູບຈວຍ

Countersunk External Tooth Serrated Conical Lock Washers ຂອງໂຮງງານ Xiaoguo® ມີຮູບຮ່າງປິດລົງໃນຕົວ. ເມື່ອທ່ານເອົາພວກມັນເຂົ້າໄປໃນ, ພວກມັນນັ່ງຢູ່ໃນລະດັບຫຼືຕ່ໍາກວ່າຫນ້າດິນ, ດັ່ງນັ້ນໃບຫນ້າດ້ານນອກທັງຫມົດຈະສິ້ນສຸດລົງກ້ຽງແລະຮາບພຽງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Countersunk External Tooth Serrated Conical Lock Washers ເຫຼົ່ານີ້ແມ່ນແຫວນລັອກທີ່ມີລັກສະນະເປັນຮູບຈວຍ, ທີ່ມີໂປຣໄຟລ໌ sunken ແລະແຂ້ວປະມານຂອບດ້ານນອກ. ຮູບຮ່າງທີ່ຈົມລົງເຮັດໃຫ້ພວກມັນເຂົ້າກັນໄດ້ຢ່າງຖືກຕ້ອງເຂົ້າໄປໃນຮູຍຶດຕິດ, ດັ່ງນັ້ນຫົວສະກູຈະສິ້ນສຸດລົງດ້ວຍການໄຫຼອອກຫຼືຢູ່ດ້ານລຸ່ມຂອງພື້ນຜິວ. ເມື່ອເຈົ້າຍຶດສະກູໃຫ້ແໜ້ນ, ສ່ວນກວຍຈະຍູ້ກັບຄືນໄປບ່ອນດ້ວຍຄວາມກົດດັນຂອງພາກຮຽນ spring ສະຫມໍ່າສະເຫມີ, ແລະແຂ້ວດ້ານນອກກັດເຂົ້າໄປໃນອຸປະກອນພື້ນຖານ. ອັນນັ້ນເຮັດໃຫ້ຕົວຍຶດບໍ່ວ່າງເມື່ອສິ່ງຂອງສັ່ນສະເທືອນ ຫຼືເຄື່ອນທີ່ພາຍໃຕ້ການໂຫຼດ.

ຄູ່ມືການຕິດຕັ້ງ

ນີ້ແມ່ນຄູ່ມືການຕິດຕັ້ງສໍາລັບ Countersunk External Tooth Serrated Conical Lock Washers. ທ່ານສາມາດນໍາໃຊ້ມັນເປັນເອກະສານອ້າງອີງສໍາລັບການປະຕິບັດງານຂອງທ່ານ.

(1) ສະເພາະການຄັດເລືອກ

ຈັບຄູ່ເສັ້ນຜ່າສູນກາງພາຍໃນ ແລະ ພາຍນອກທີ່ສອດຄ້ອງກັນຂອງ Countersunk External Tooth Serrated Conical Lock Washers ກັບຂໍ້ສະເພາະຂອງສະກູ countersunk. ຂໍ້ມູນຈໍາເພາະຕ້ອງສອດຄ່ອງກັນເພື່ອຫຼີກເວັ້ນການຂະຫນາດໃຫຍ່ເກີນໄປຫຼືນ້ອຍເກີນໄປ, ເຊິ່ງອາດຈະສົ່ງຜົນກະທົບຕໍ່ການສອດຄ່ອງແລະຕ້ານການວ່າງ.

(2) ທິດທາງການຕິດຕັ້ງ (ຈຸດສໍາຄັນ)

ດ້ານໂກນໂກນ + ດ້ານນອກຂອງແຂ້ວທີ່ຫັນໄປຫາຫົວສະກູ

ດ້ານຫຼັງຮາບພຽງຄວນຖືກຕິດແຫນ້ນກັບພື້ນຜິວໂລຫະແຜ່ນວຽກ

ຢ່າຕິດຕັ້ງໃນທິດທາງປີ້ນກັບກັນ. ການຕິດຕັ້ງໃນທິດທາງປີ້ນກັບຄືນໄປບ່ອນຈະສູນເສຍຫນ້າທີ່ elastic pre-tightening ແລະການລັອກດ້ານແຂ້ວ.

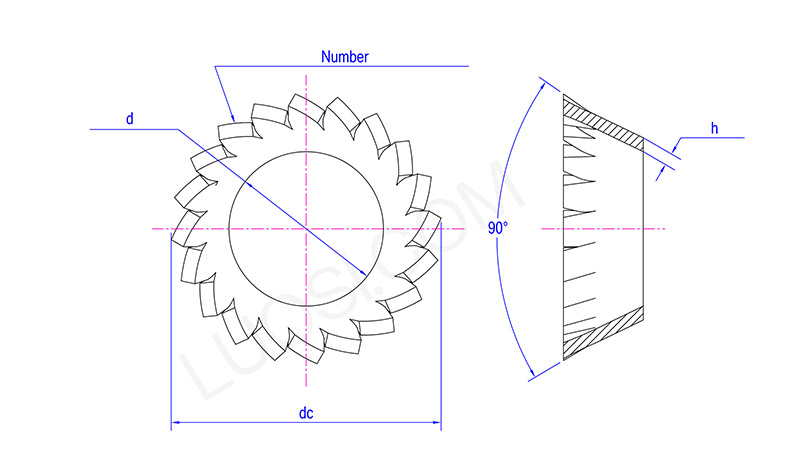

Countersunk External Tooth Serrated Conical Lock Washers

ຈັນ	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d ນາທີ	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d ສູງສຸດ	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
ຈໍານວນຂອງຈໍານວນຂອງແຂ້ວ min	10	12	12	14	14	16	18	20	26	28	30

(3) ຈັດວາງເຄື່ອງຊັກຜ້າໃຫ້ຖືກຕ້ອງ

ປາດເຄື່ອງຊັກຜ້າກັ້ງແບບກະຈົກ Countersunk External Tooth Serrated Conical Lock ໃສ່ສະກູ, ຈາກນັ້ນເອົາຊຸດທັງໝົດເຂົ້າໄປໃນຮູສຽບ. taper ພາຍໃນຂອງ washer ຈະຈັດຕົວຂອງມັນເອງໃຫ້ເຫມາະສົມກັບມຸມຂອງຫົວ screw ໄດ້.

(4) ເອົາມືໃຫ້ແໜ້ນກ່ອນ

ເລີ່ມຕົ້ນດ້ວຍການຫັນສະກູດ້ວຍມື. ຮັກສາມັນໃຫ້ຮາບພຽງຢູ່ກັບເຄື່ອງຊັກຜ້າ ແລະໃຫ້ແນ່ໃຈວ່າມັນຊື່ - ບໍ່ມີການອຽງ.

(5) Tight ກັບ torque ມາດຕະຖານ

ໃຊ້ wrench ແລະ tighten ກັບ spec torque ປົກກະຕິ. ບີບມັນໃຫ້ພໍດີເພື່ອໃຫ້ໂກນຮາບພຽງເລັກໜ້ອຍເພື່ອໃຫ້ມີຄວາມກົດດັນໃນລະດູໃບໄມ້ປົ່ງ, ແລະໃຫ້ແຂ້ວດ້ານນອກກັດຄ່ອຍໆໃສ່ພື້ນຜິວ.

(6) ສອງສາມສິ່ງທີ່ຕ້ອງລະວັງ

ຢ່າເຄັ່ງຕຶງ – ຍຶດຕິດກັບແຮງບິດທີ່ແນະນຳ. ຢ່າໃຊ້ wrench ຜົນກະທົບເພື່ອຕີມັນລົງ.

ຢ່າວາງເຄື່ອງຊັກຜ້າ - ໃຊ້ພຽງແຕ່ອັນດຽວຕໍ່ສະກູ. ການຈັດວາງພວກມັນສ້າງຄວາມກົດດັນທີ່ບໍ່ສະເຫມີກັນ, ງໍເຄື່ອງຊັກຜ້າ, ແລະຂ້າຄວາມສາມາດໃນການລັອກຂອງມັນ.
