ຮູຕາ DIN 580

China Xiaoguo® DIN 580 ຕາ Bolts ປະຕິບັດຕາມມາດຕະຖານເຢຍລະມັນແລະມາດຕະຖານສາກົນຢ່າງເຂັ້ມງວດ, ແລະມາພ້ອມກັບໃບຢັ້ງຢືນການຢັ້ງຢືນ CE ທີ່ກ່ຽວຂ້ອງ. ມັນສະຫນັບສະຫນູນການຊື້ຈໍານວນຫຼາຍ, ການສະຫນອງການຢຸດດຽວ, ການຊ່ວຍເຫຼືອດ້ານການເກັບພາສີ, ແລະການສົ່ງແບບຟອມສອບຖາມທັນທີ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປະໂຫຍດຫຼັກ

DIN 580 Eye Bolts ແມ່ນມາດຕະຖານຫຼັກທີ່ໄດ້ຮັບການຍອມຮັບຈາກສາກົນສໍາລັບການຍົກ bolts ວົງ. ມັນມີຂໍ້ໄດ້ປຽບຫຼັກດັ່ງຕໍ່ໄປນີ້:

(1) ການຜະລິດໂດຍລວມ: ໂຄງປະກອບການພາຍໃນແມ່ນດົກຫນາບໍ່ມີຮູຂຸມຂົນ, ແລະຄວາມເຂັ້ມແຂງຂອງຄວາມເມື່ອຍລ້າແມ່ນເພີ່ມຂຶ້ນຫຼາຍກ່ວາ 200%.

(2) ປັດໄຈຄວາມປອດໄພສູງ: ການໂຫຼດການທົດສອບແມ່ນ 2.5 ເທົ່າຂອງການໂຫຼດການເຮັດວຽກ, ການໂຫຼດ breaking ຕໍາ່ສຸດແມ່ນ 4 ເທົ່າຂອງການໂຫຼດ, ແລະມັນຜ່ານ 20,000 ການທົດສອບຄວາມເມື່ອຍລ້າພາຍໃຕ້ການໂຫຼດ 1.5 ເທົ່າ.

ການຮັບຮອງມາດຕະຖານສາກົນ: ສອດຄ່ອງກັບສະບັບຫລ້າສຸດຂອງມາດຕະຖານ DIN 580, (3) ສາມາດນໍາໃຊ້ໃນທົ່ວໂລກ, ມີຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້.

ລະດັບຄວາມກວ້າງຂອງສະເປັກ: ຂະຫນາດ Bolts ຕາ DIN 580 ຕັ້ງແຕ່ M6 ຫາ M100, ແລະຄວາມອາດສາມາດຂອງການໂຫຼດໄດ້ຕັ້ງແຕ່ 80 ກິໂລໄປຫາຫຼາຍກວ່າ 36 ໂຕນ, ຕອບສະຫນອງຄວາມຕ້ອງການທີ່ຫຼາກຫຼາຍຈາກອຸປະກອນຂະຫນາດນ້ອຍຈົນເຖິງໂຄງການຂະຫນາດໃຫຍ່.

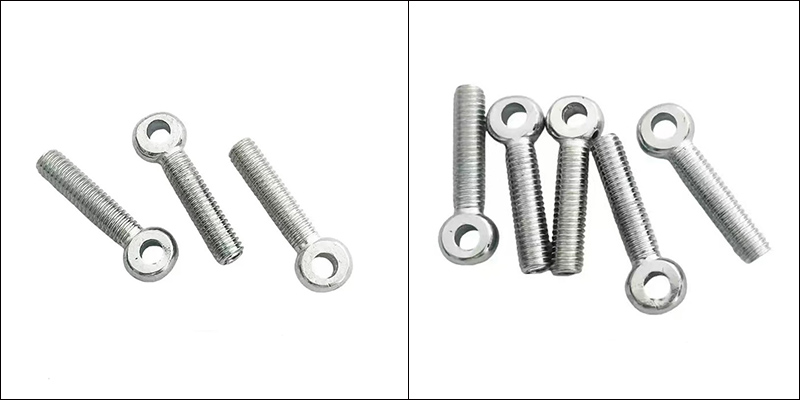

DIN 580 Eye Bolts

ອົງປະກອບໂຄງສ້າງ

ໂຄງສ້າງຂອງ DIN 580 Eye Bolts ແມ່ນອຸປະກອນ forged ປະສົມປະສານທີ່ອອກແບບມາໂດຍສະເພາະເພື່ອທົນທານຕໍ່ການຍົກຕາມແກນ. ມັນປະກອບດ້ວຍ rod threaded ແລະຫົວວົງເປັນຈຸດເຊື່ອມຕໍ່.

(1) Shaft: ນີ້ແມ່ນສ່ວນທີ່ເຊື່ອມຕໍ່ກັບອຸປະກອນຫຼື workpiece ໄດ້. ມັນມັກຈະຖືກອອກແບບດ້ວຍກະທູ້ເຕັມ, ແລະຄວາມທົນທານຂອງກະທູ້ແມ່ນ 6g. ໃນລະຫວ່າງການຕິດຕັ້ງ, ມັນຕ້ອງໄດ້ຮັບການ screwed ຢ່າງເຕັມສ່ວນໃນແລະໃກ້ຊິດກັບຫນ້າດິນຕິດຕໍ່ເພື່ອຮັບປະກັນວ່າການໂຫຼດສາມາດສົ່ງປະສິດທິພາບ.

(2) ຫົວແຫວນ (ວົງ / ຕາ): ໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ hooks, shackles ຫຼືເຊືອກ. ການອອກແບບຫົວແມ່ນມີຈຸດປະສົງເພື່ອແຈກຢາຍຄວາມກົດດັນຢ່າງເທົ່າທຽມກັນໂດຍຜ່ານຮູບຮ່າງເລຂາຄະນິດຂອງມັນ.

ລັກສະນະການອອກແບບ

(1) ການຜະລິດປະສົມປະສານ: ການ DIN 580 ຕາ Bolts ແມ່ນຜະລິດຕະພັນໂດຍຜ່ານການ Drop Forging. ໂຄງສ້າງໂລຫະພາຍໃນມີຄວາມຫນາແຫນ້ນແລະບໍ່ມີຂໍ້ບົກພ່ອງ, ສະຫນອງຄວາມເຂັ້ມແຂງທີ່ດີເລີດແລະການຕໍ່ຕ້ານຄວາມເມື່ອຍລ້າ.

(2) ຂໍ້ມູນການໂຫຼດການເຮັດວຽກທີ່ຈະແຈ້ງ: ດ້ານຜະລິດຕະພັນຕ້ອງໄດ້ຊີ້ບອກຢ່າງຈະແຈ້ງກໍານົດການໂຫຼດຂອງຕົນ (WLL), ເຄື່ອງຫມາຍ CE, ແລະຊື່ຜູ້ຜະລິດ, ແລະອື່ນໆ.

(3) ລະດັບອຸນຫະພູມການເຮັດວຽກທີ່ເຂັ້ມງວດ: ມາດຕະຖານກໍານົດວ່າມັນສາມາດນໍາໃຊ້ໄດ້ຢ່າງປອດໄພພາຍໃນຂອບເຂດອຸນຫະພູມຈາກ -20 ° C ຫາ + 200 ° C, ແລະຄວາມອາດສາມາດໂຫຼດໄດ້ບໍ່ໄດ້ຮັບຜົນກະທົບ.

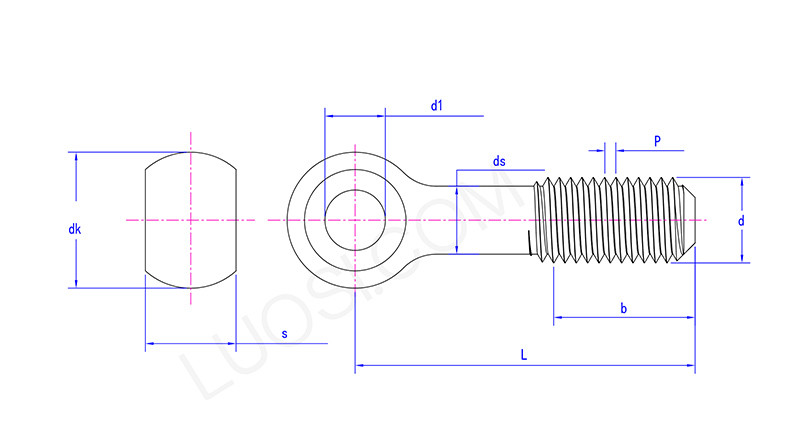

DIN 580 Eye Bolts

ຈັນ	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 ສູງສຸດ	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 ນທ	8	10	12	16	18	22	25	28	30	32	35
dk ສູງສຸດ	18	20	25	32	40	45	50	55	60	65	70
dk ນາທີ	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
ສູງສຸດທີ່ເຄຍ	11	14	17	19	24	28	30	34	38	41	46
ວິນາທີ	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds ສູງສຸດ	8	10	12	16	20	24	27	30	33	36	39
