DIN137A ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ

ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ DIN137A ທີ່ຜະລິດໂດຍໂຮງງານ Xiaoguo® ມີການອອກແບບທີ່ເປັນເອກະລັກ. ການອອກແບບນີ້ສາມາດສະຫນອງຜົນບັງຄັບໃຊ້ axial preload ທີ່ຫມັ້ນຄົງລະຫວ່າງອົງປະກອບເຊັ່ນ: bearings, ລົບລ້າງການເກັບກູ້ axial, ປ້ອງກັນບໍ່ໃຫ້ washers ຈາກການສັ່ນສະເທືອນ, ແລະດັ່ງນັ້ນຈຶ່ງຫຼີກເວັ້ນການຜົນກະທົບຕໍ່ການນໍາໃຊ້ໂດຍລວມ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

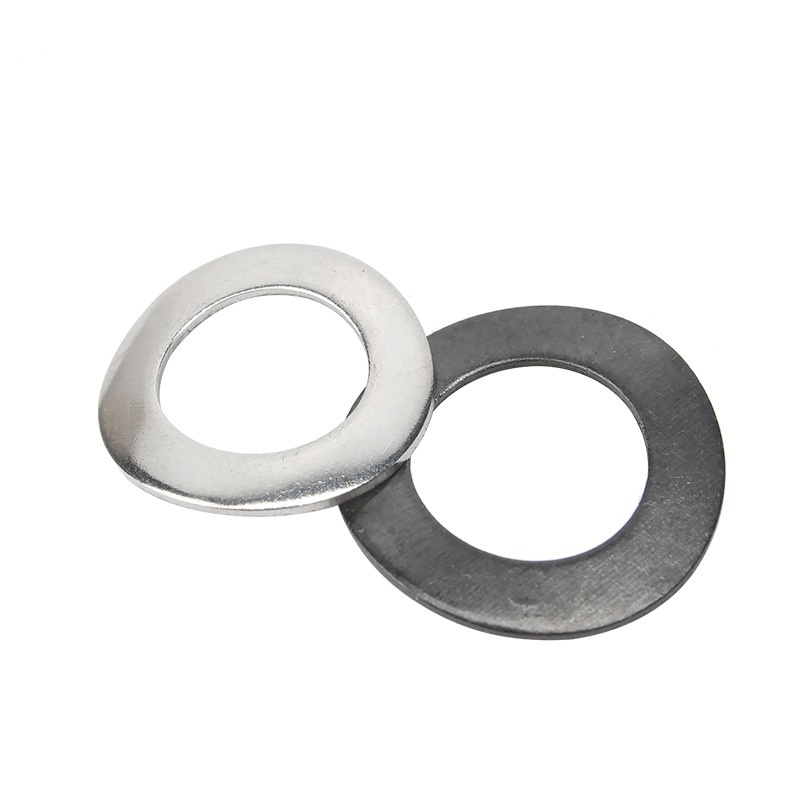

ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ DIN137A ເປັນທໍ່ໂລຫະທີ່ຍືດຫຍຸ່ນທີ່ມີໂຄງສ້າງໂຄ້ງຮູບໂຄ້ງແບບດຽວຫຼືຫຼາຍ. ມັນສ້າງຜົນບັງຄັບໃຊ້ preload elastic ໂດຍຜ່ານການ deformation arc ຂອງຕົນເອງແລະປະກອບຢູ່ຂ້າງລຸ່ມ bolts ແລະແກ່ນ. ມັນຖືກນໍາໃຊ້ເພື່ອລົບລ້າງຊ່ອງຫວ່າງໃນການເຊື່ອມຕໍ່ fasteners, ຮັກສາ preload force, ຊົດເຊີຍການຂະຫຍາຍຄວາມຮ້ອນຫຼືການສວມໃສ່, ແລະຕ້ານການສັ່ນສະເທືອນປານກາງ.

ຊື່	DIN137A ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ
ວັດສະດຸ	ສະແຕນເລດ / ເຫຼັກໂລຫະປະສົມ / ເຫຼັກກາກບອນ / ທອງເຫລືອງ / ເຫຼັກກ້າພາກຮຽນ spring
ມາດຕະຖານ	DIN137A
ກະທູ້	Metric/Metric
ຂະໜາດ	M2-M12
ຈົບ	ສັງກະສີ / ສີດໍາ / ທໍາມະຊາດ / ອື່ນໆ
ສາມາດປັບແຕ່ງໄດ້	ແມ່ນແລ້ວ
ຕົວຢ່າງ	ແມ່ນແລ້ວ

ແນະນຳໂຄງສ້າງ

ໂຄງປະກອບການຂອງເຄື່ອງຊັກຜ້າພາກຮຽນ spring ໂຄ້ງ DIN137A ມີລັກສະນະແນວໃດ? ໃນຄໍາສັບທີ່ງ່າຍດາຍ, ມັນເປັນວົງແຫວນໂລຫະຂະຫນາດນ້ອຍທີ່ມີຮູບໂຄ້ງ.

【ຮູບຮ່າງໂດຍລວມ】

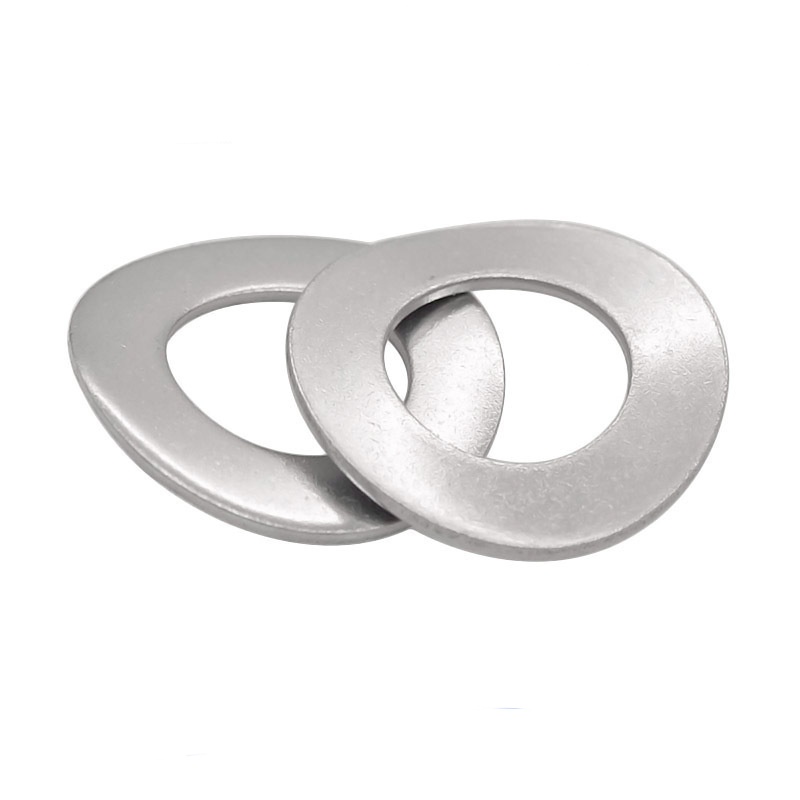

DIN137A Curved Spring Washer ບໍ່ແມ່ນເຄື່ອງຊັກຜ້າແບບທຳມະດາ. ຖ້າເຈົ້າຖືມັນຢູ່ໃນມື ເຈົ້າຈະເຫັນວ່າມັນປົ່ງອອກມາດ້ວຍຕົວມັນເອງ, ບໍ່ແມ່ນຮາບພຽງ. ອີງຕາມວິທີການທີ່ມັນ bulges, ສ່ວນໃຫຍ່ແມ່ນມີສອງໂຄງສ້າງ:

(1) ຮູບຮ່າງ arc wave ດຽວ (ຄ້າຍຄືຂົວໂຄ້ງຂະຫນາດນ້ອຍ)

ເຄື່ອງຊັກຜ້າທັງໝົດມີຮູບຊົງໂຄ້ງດຽວ, ສ່ວນກາງແມ່ນສູງກວ່າ ແລະ ດ້ານຂ້າງຕ່ຳລົງ, ຄ້າຍກັບຂົວຂະໜາດນ້ອຍ. ໃນສະພາບທີ່ບໍ່ເສຍຄ່າຂອງມັນ, ຄວາມສູງທໍາມະຊາດຂອງມັນແມ່ນຫຼາຍກ່ວາຄວາມຫນາຂອງມັນ. ເມື່ອມັນຖືກແປ, ມັນຈະສ້າງແຮງດັນຍ້ອນກັບ.

(2) ຫຼາຍຄື້ນ (ຄ້າຍຄືມັນຝະລັ່ງເປັນຄື້ນ)

ເຄື່ອງຊັກຜ້າມີສອງຄື້ນ ຫຼືຫຼາຍກວ່ານັ້ນ, ມີຈຸດສູງສຸດ ແລະ ຮ່ອມພູສະຫຼັບກັນ ແລະ ໝູນອ້ອມຮອບວົງຮອບ. ເມື່ອໂຄງສ້າງນີ້ຖືກບີບອັດ, ການຜິດປົກກະຕິບໍ່ສໍາຄັນເທົ່າກັບຄື້ນດຽວ, ແຕ່ຄວາມຍືດຫຍຸ່ນແມ່ນເປັນເອກະພາບຫຼາຍ.

ເຄື່ອງຊັກຜ້າສອງປະເພດນີ້ແມ່ນທັງວົງແຫວນທີ່ສົມບູນ, ມີຮູຢູ່ກາງແລະບໍ່ມີການຕັດຮອບແຄມ. ຄວາມຫນາຂອງວັດສະດຸແມ່ນຄືກັນຕະຫຼອດ.

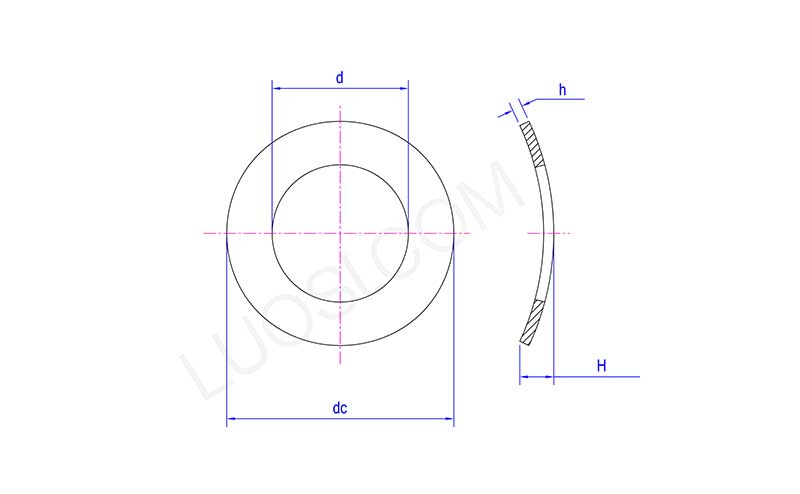

DIN137A Curved Spring Washer

ຈັນ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d ນາທີ	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d ສູງສຸດ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc ນາທີ	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc ສູງສຸດ	4.5	5.5	6	8	10	11	15	18
H ນທ	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H ສູງສຸດ	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8
