ເຄື່ອງຊັກຜ້າລັອກຮູບຈວຍທີ່ມີແຂ້ວເລື່ອຍພາຍນອກ

Conical Spring Preload

The External Tooth Serrated Conical Lock Washers is in a shallow dish (conical) in its free state and have certain natural height .

ໃນເວລາທີ່ການດໍາເນີນງານ tighten ໄດ້ເລີ່ມຕົ້ນ, washer ໄດ້ຖືກ pushed ເຂົ້າໄປໃນ recess ໄດ້, ແລະໂຄງສ້າງຮູບຈວຍໄດ້ຖືກ flattened ຄ່ອຍໆ.

ເຄື່ອງຊັກຜ້າທີ່ແປນ, ເຖິງວ່າຈະມີການບີບອັດ, ສະເຫມີພະຍາຍາມກັບຄືນສູ່ຮູບຮ່າງຂອງຮູບຈວຍເດີມ, ດັ່ງນັ້ນຈຶ່ງສືບຕໍ່ສ້າງແຮງຕ້ານທານຕາມແກນ.

ຜົນບັງຄັບໃຊ້ elastic ນີ້ປະຕິບັດລະຫວ່າງຫົວຂອງ screw ແລະ workpiece ໄດ້, ຮັກສາ preload ຄົງທີ່ສໍາລັບ thread ແລະຊົດເຊີຍຊ່ອງຫວ່າງຂະຫນາດນ້ອຍທີ່ເກີດຈາກການຂະຫຍາຍຄວາມຮ້ອນ, ການສວມໃສ່ຫຼືການຜິດປົກກະຕິຂອງວັດສະດຸ.

ການລັອກກົນຈັກແຂ້ວພາຍນອກ

ມີແຂ້ວເລ່ືອແຫຼມເປັນແຖວຢູ່ໃນວົງຮອບນອກຂອງເຄື່ອງຊັກຜ້າກັ້ງຮູບຈວຍທີ່ມີແຂ້ວເລື່ອຍພາຍນອກ.

ໃນເວລາທີ່ເຄື່ອງຊັກຜ້າຖືກແປ, ແຂ້ວນອກເຫຼົ່ານີ້ກັດເຂົ້າໄປໃນຫນ້າດິນຂອງ workpiece, ການສ້າງການມີສ່ວນພົວພັນກົນຈັກຫຼາຍ.

ຫຼັງຈາກແຂ້ວກັດໃນ, ມັນເທົ່າກັບການເພີ່ມຄວາມຕ້ານທານຕ້ານການຫມຸນລະຫວ່າງ washer ແລະ workpiece ໄດ້.

ກົນໄກການລັອກແບບດັ້ງເດີມນີ້ປະສິດທິພາບສາມາດຕ້ານການວ່າງທີ່ເກີດຈາກການສັ່ນສະເທືອນ, ຊ໊ອກແລະການໂຫຼດແບບເຄື່ອນໄຫວ.

Countersunk Flush Fit

ພື້ນຜິວຮູບຈວຍຂອງ External Tooth Serrated Conical Lock Washers matches the conical surface of the standard countersunk screw head.

ຫຼັງຈາກການຕິດຕັ້ງ, ເຄື່ອງຊັກຜ້າໄດ້ຖືກໃສ່ເຂົ້າໄປໃນຂຸມຂອງ workpiece ຢ່າງເຕັມສ່ວນ, ແລະຫົວຂອງ screw ແມ່ນຢູ່ໃນລະດັບຫຼືຕ່ໍາກວ່າຫນ້າດິນຂອງ workpiece ໄດ້.

ນີ້ຮັບປະກັນວ່າພື້ນຜິວຂອງການປະກອບແມ່ນກ້ຽງແລະຮາບພຽງ, ໂດຍບໍ່ມີການ protrusions ໃດ, ແລະບໍ່ເຮັດໃຫ້ເກີດຄວາມບໍ່ສະບາຍໃນເວລາທີ່ສໍາຜັດ, ບໍ່ແຊກແຊງກັບອົງປະກອບອື່ນໆ, ແລະບໍ່ມີຜົນກະທົບຕາຫນ່າງລະຫວ່າງແຂ້ວແລະ workpiece ໄດ້.

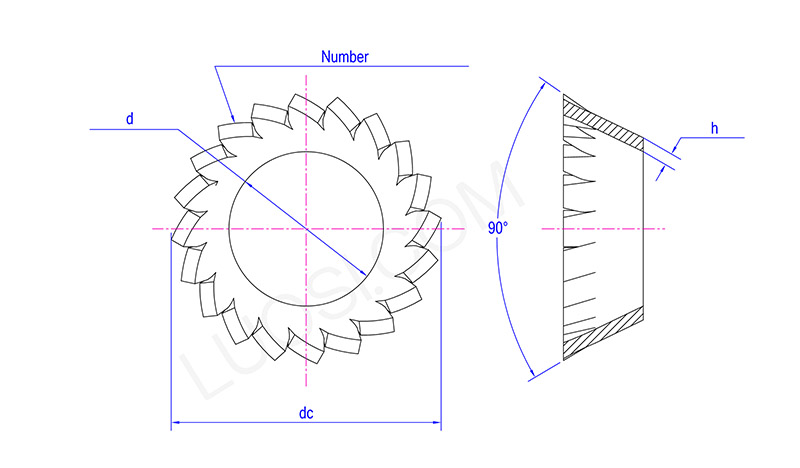

ຈັນ	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d ນາທີ	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d ສູງສຸດ	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
ຈໍາ​ນວນ​ຂອງ​ຈໍາ​ນວນ​ຂອງ​ແຂ້ວ min	10	12	12	14	14	16	18	20	26	28	30

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆຕອບ

(1) ຄວາມແຂງກະດ້າງແລະແຮງບິດມີຄວາມຫມັ້ນຄົງບໍ?

ທັງໝົດເຄື່ອງຊັກຜ້າກັ້ງແບບກະຈົກທີ່ມີແຂ້ວເລື່ອຍພາຍນອກແມ່ນເຮັດດ້ວຍການປິ່ນປົວຄວາມຮ້ອນ. ຄວາມແຂງກະດ້າງ, ຄວາມຍືດຫຍຸ່ນແລະແຮງບິດລັອກແມ່ນຮັກສາຄວາມຫມັ້ນຄົງສໍາລັບຄໍາສັ່ງ batch.

(2) ເຈົ້າໃຫ້ຕົວຢ່າງຟຣີບໍ?

A: ພວກເຮົາສາມາດສະເຫນີຕົວຢ່າງມາດຕະຖານຟຣີ, ຜູ້ຊື້ພຽງແຕ່ຕ້ອງຮັບຜິດຊອບຄ່າຂົນສົ່ງ.

(3) MOQ ຂອງເຈົ້າແມ່ນຫຍັງສໍາລັບຂະຫນາດມາດຕະຖານແລະ custom?

ຂະຫນາດມາດຕະຖານສະຫນັບສະຫນູນຄໍາສັ່ງທົດລອງຂະຫນາດນ້ອຍ. ລາຍການທີ່ບໍ່ແມ່ນມາດຕະຖານທີ່ກໍາຫນົດເອງຕ້ອງການ MOQ ຂະຫນາດນ້ອຍ, ພວກເຮົາຍອມຮັບຄໍາສັ່ງຕົວຢ່າງແລະການຜະລິດຈໍານວນຫລາຍ.
