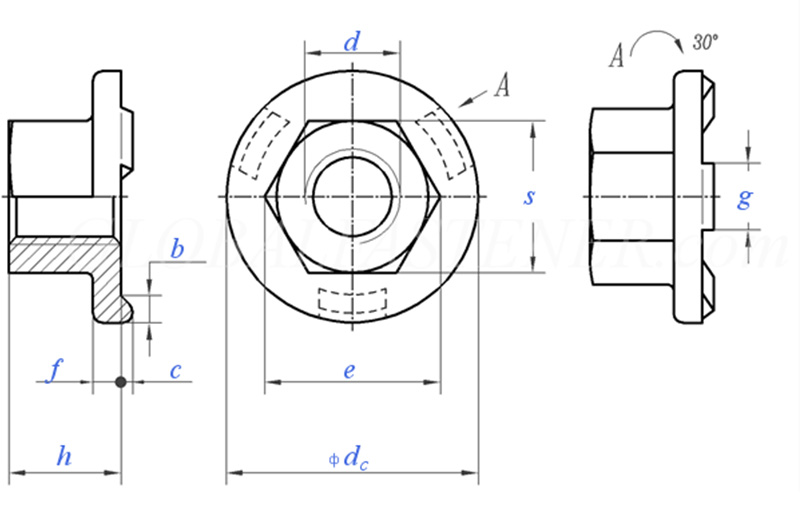

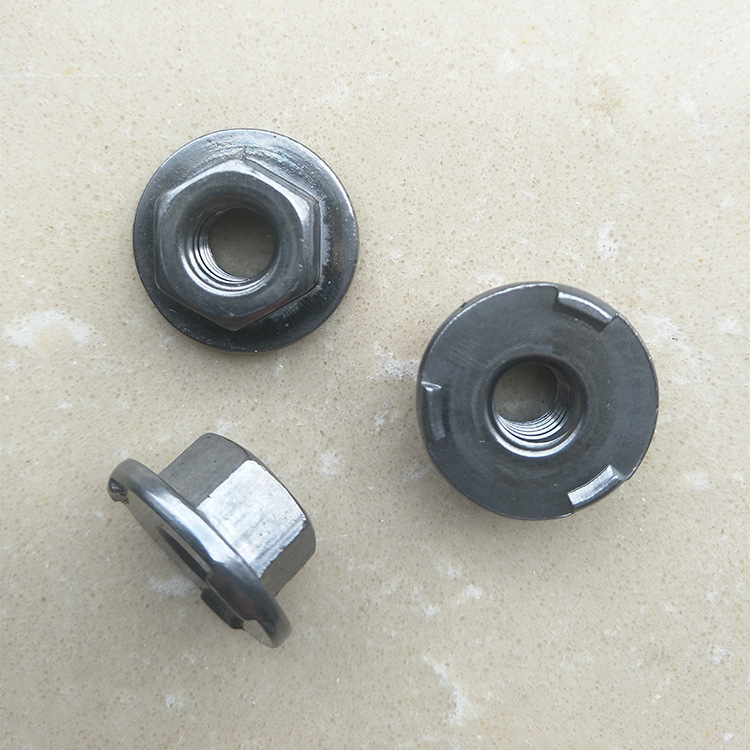

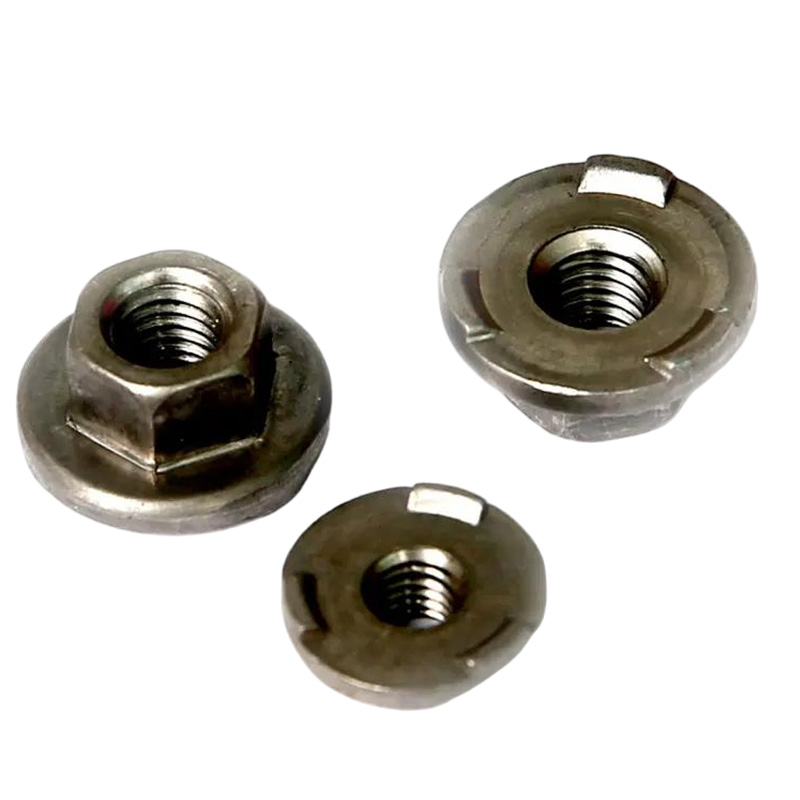

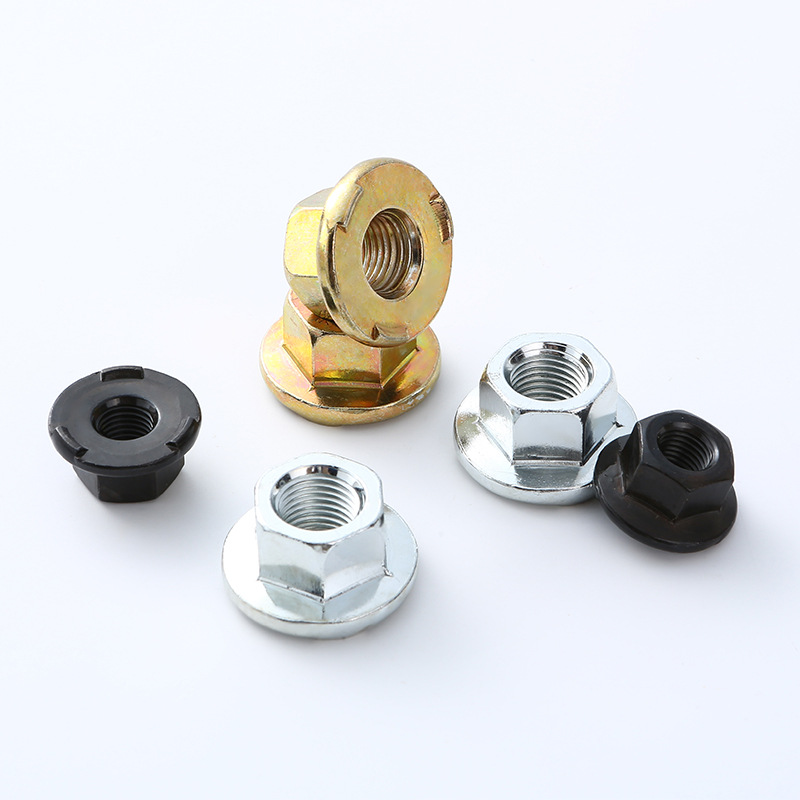

ແກ່ນການເຊື່ອມໂລຫະ Hex Flange

ຂະບວນການເຊື່ອມ

ຂະບວນການເຊື່ອມໂລຫະຫຼັກຂອງແກ່ນການເຊື່ອມໂລຫະ Hex flange ແມ່ນການເຊື່ອມໂລຫະຈຸດຕ້ານທານ. ມັນເປັນວິທີການເຊື່ອມຕໍ່ທີ່ມີປະສິດທິພາບແລະເຊື່ອຖືໄດ້. ຫຼັກການການເຮັດວຽກແມ່ນ ingenious: ດ້ານ flange ຂອງຫມາກແຫ້ງເປືອກແຂງແມ່ນອຸປະກອນທີ່ມີ protrusions ອອກແບບລະມັດລະວັງ. ເມື່ອກະແສການເຊື່ອມໂລຫະຜ່ານ, protrusions ເຫຼົ່ານີ້ກາຍເປັນພື້ນທີ່ທີ່ມີຄວາມເຂັ້ມຂົ້ນສູງສຸດຂອງການຕໍ່ຕ້ານ. ພາຍໃຕ້ຄວາມກົດດັນອັນໃຫຍ່ຫຼວງ, ພວກມັນລະລາຍຢ່າງໄວວາ, ດັ່ງນັ້ນຈຶ່ງປະກອບເປັນແກນເຊື່ອມທີ່ເຂັ້ມແຂງ. ຂະບວນການເຮັດວຽກສາມາດແບ່ງອອກເປັນສີ່ຂັ້ນຕອນ:

(1​) ຕໍາ​ແຫນ່ງ​ແລະ​ຄວາມ​ກົດ​ດັນ​

ລະບົບການໃຫ້ອາຫານອັດຕະໂນມັດຈັດວາງຢ່າງຊັດເຈນຂອງແກ່ນການເຊື່ອມໂລຫະ Hex flange ຢູ່ເທິງວັດສະດຸພື້ນຖານ. electrodes ເທິງແລະຕ່ໍາໃຊ້ຄວາມກົດດັນທີ່ກໍານົດໄວ້ກ່ອນ, ຮັບປະກັນຄວາມແຫນ້ນຫນາລະຫວ່າງຫມາກແຫ້ງເປືອກແຂງແລະໂລຫະແຜ່ນ.

(2​) ການ​ໃຫ້​ຄວາມ​ຮ້ອນ​ໄຟ​ຟ້າ​

ກະແສໄຟຟ້າຫຼາຍພັນແອມເປເຣດໄດ້ຜ່ານກະແສໄຟຟ້າໃນທັນທີ, ເຮັດໃຫ້ພື້ນທີ່ທີ່ຢູ່ລຸ່ມພວກມັນລະລາຍຢ່າງໄວວາ.

(3​) ການ​ເກັບ​ຮັກ​ສາ​ຄວາມ​ກົດ​ດັນ​ແລະ​ການ​ໄປ​ເຊຍ​ກັນ​

ຫຼັງຈາກກະແສໄຟຟ້າຖືກຕັດອອກ, ຄວາມກົດດັນຂອງ electrode ຍັງສືບຕໍ່ຮັກສາໄວ້, ອະນຸຍາດໃຫ້ໂລຫະ molten ເຢັນແລະ crystallize ພາຍໃຕ້ຄວາມກົດດັນ, ປະກອບເປັນແກນເຊື່ອມທີ່ຫນາແຫນ້ນ.

(4​) ປັບ​ແລະ​ສໍາ​ເລັດ​

electrode ໄດ້ຖືກຍົກ, ແລະຫນຶ່ງວົງຈອນການເຊື່ອມແມ່ນສໍາເລັດ. ຫມາກແຫ້ງເປືອກແຂງເຊື່ອມແມ່ນປະສົມປະສານກັບແຜ່ນໂລຫະ, ແລະຄວາມແຮງຂອງເສັ້ນດ້າຍຂອງມັນແມ່ນປົກກະຕິແລ້ວສູງກວ່າວັດສະດຸພື້ນຖານຂອງມັນເອງ.

ຕົວກໍານົດການຂະບວນການທີ່ສໍາຄັນ

ເພື່ອບັນລຸຄຸນນະພາບການເຊື່ອມໂລຫະທີ່ເຫມາະສົມທີ່ສຸດສໍາລັບແກ່ນການເຊື່ອມໂລຫະ Hex flange, ການຄວບຄຸມທີ່ຊັດເຈນກ່ຽວກັບສາມຕົວກໍານົດການດັ່ງຕໍ່ໄປນີ້ແມ່ນມີຄວາມສໍາຄັນທີ່ສໍາຄັນ:

(1​) ການ​ເຊື່ອມ​ປະ​ຈຸ​ບັນ​

ນີ້ແມ່ນປັດໃຈຕົ້ນຕໍທີ່ມີຜົນກະທົບຕໍ່ຄວາມເຂັ້ມແຂງຂອງການເຊື່ອມໂລຫະ. ຖ້າກະແສໄຟຟ້າຕ່ໍາເກີນໄປ, ມັນຈະເຮັດໃຫ້ເກີດການເຊື່ອມໂລຫະທີ່ບໍ່ສົມບູນ; ຖ້າມັນສູງເກີນໄປ, ມັນອາດຈະເຮັດໃຫ້ເກີດການກະແຈກກະຈາຍຫຼືແມ້ກະທັ້ງ "ບາດແຜຜ່ານ" ຂອງແກ່ນການເຊື່ອມໂລຫະ Hex flange.

(2​) ຄວາມ​ດັນ​ໄຟ​ຟ້າ​

ມັນເປັນສິ່ງຈໍາເປັນທີ່ຈະສະຫນອງຄວາມກົດດັນທີ່ພຽງພໍເພື່ອຮັບປະກັນວ່າຊິ້ນວຽກແມ່ນຕິດຕໍ່ກັນຢ່າງແຫນ້ນຫນາ, ແຕ່ຄວາມກົດດັນຫຼາຍເກີນໄປອາດຈະທໍາລາຍ protrusions ກ່ອນໄວອັນຄວນ, ດັ່ງນັ້ນຈຶ່ງເຮັດໃຫ້ຜົນກະທົບຂອງການເຊື່ອມໂລຫະອ່ອນລົງ.

(3​) ເວ​ລາ​ເຊື່ອມ​ຕໍ່​

ມັນປົກກະຕິແລ້ວສັ້ນຫຼາຍ (ສອງສາມສິບມິນລິວິນາທີ) ແລະຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມການປ້ອນຄວາມຮ້ອນ, ປ້ອງກັນບໍ່ໃຫ້ຫມາກແຫ້ງເປືອກແຂງຈາກຄວາມຮ້ອນເກີນໄປ.

ເອົາການເຊື່ອມໂລຫະຂອງແຜ່ນເຫຼັກກາກບອນຕ່ໍາ 1.5 ມມດ້ວຍແກ່ນການເຊື່ອມໂລຫະ M8 Hex flange ທົ່ວໄປເປັນຕົວຢ່າງ. ຕົວກໍານົດການອ້າງອີງແມ່ນ:

ແຮງດັນໄຟຟ້າ: 2.5 - 4.0 kN

ກະແສເຊື່ອມ: 8 - 11 kA

ເວລາການເຊື່ອມ: 8 - 15 ຮອບ (ປະມານ 0.16 - 0.3 ວິນາທີ)
