Hexagon Flange Weld ແກ່ນ

ຜູ້ຜະລິດຈີນ Xiaoguo® Hexagon flange weld nuts ແມ່ນເຮັດດ້ວຍເຫຼັກໂລຫະປະສົມທີ່ມີຄຸນນະພາບສູງຂອງຊັ້ນ 10.9, ດ້ວຍການປຸງແຕ່ງທີ່ຊັດເຈນ. ຄວາມແຮງ tensile ຂອງມັນເກີນ 1000 MPa. ຈຸດເຊື່ອມແມ່ນມີຄວາມຫມັ້ນຄົງ, ຄວາມອາດສາມາດຮັບມືແມ່ນສູງ, ແລະບົດລາຍງານການທົດສອບສາມາດໄດ້ຮັບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແກ່ນການເຊື່ອມ hexagon flange ເປັນ fastener ພິເສດທີ່ມີ flange ວົງຢູ່ລຸ່ມສຸດແລະຮູບຮ່າງ hexagonal ຢູ່ເທິງ. ດ້ານລຸ່ມຂອງ flange ປົກກະຕິແລ້ວມີສາມ protrusions ການເຊື່ອມ (ຫຼືເອີ້ນວ່ານາຍຈ້າງ). ຫມາກແຫ້ງເປືອກແຂງນີ້ແມ່ນ welded ຢ່າງແຫນ້ນຫນາກັບແຜ່ນໂລຫະໂດຍຜ່ານການເຊື່ອມຕໍ່ຕ້ານ (ການເຊື່ອມຂອງນາຍຈ້າງ) ຫຼັງຈາກ melting protrusions, ດັ່ງນັ້ນຈຶ່ງບັນລຸການເຊື່ອມຕໍ່ threaded ຖາວອນ.

ເມື່ອປຽບທຽບກັບແກ່ນການເຊື່ອມໂລຫະທໍາມະດາ, ແກ່ນການເຊື່ອມໂລຫະ Hexagon flange ປະກອບດ້ວຍຫນ້າແປນ, ເຊິ່ງສາມາດທົດແທນເຄື່ອງຊັກຜ້າຮາບພຽງເພື່ອແຈກຢາຍຄວາມກົດດັນແລະປົກປ້ອງສ່ວນປະກອບຂອງແຜ່ນບາງໆຈາກການຖືກປວດ. ໃນເວລາດຽວກັນ, ການອອກແບບຫົວ hexagonal ເຮັດໃຫ້ມັນສະດວກໃນການນໍາໃຊ້ wrenches ມາດຕະຖານຫຼື sockets ສໍາລັບການປະກອບ bolt. ຜະລິດຕະພັນນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການເຊື່ອມຕໍ່ threaded ຂອງໂຄງສ້າງໂລຫະແຜ່ນບາງໆເຊັ່ນ: ອົງການຈັດຕັ້ງລົດຍົນ, ຫອຍເຄື່ອງໃຊ້ໃນເຮືອນ, ຕູ້ໄຟຟ້າ, ແລະອຸປະກອນກົນຈັກ.

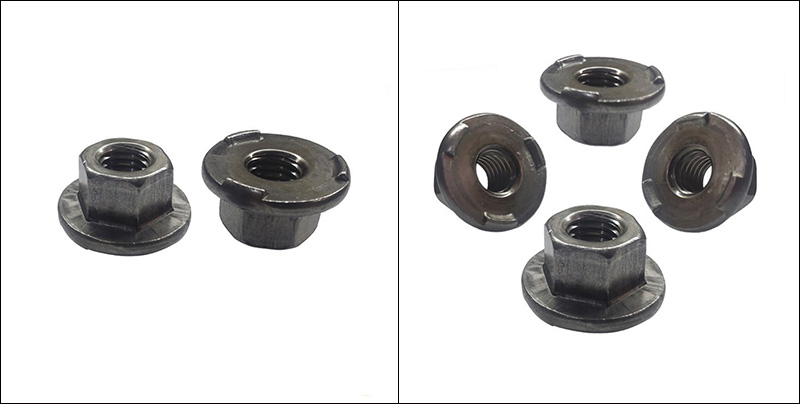

Hexagon Flange Weld Nuts

ລັກສະນະໂຄງສ້າງຫຼັກ

ການອອກແບບໂຄງສ້າງຂອງແກ່ນການເຊື່ອມໂລຫະ Hexagon flange ແມ່ນສຸມໃສ່ສາມເປົ້າຫມາຍທີ່ສໍາຄັນ: "ການເຊື່ອມໂລຫະທີ່ເຊື່ອຖືໄດ້, ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນ, ແລະການປະກອບທີ່ສະດວກສະບາຍ". ລັກສະນະໂຄງສ້າງຫຼັກສາມາດສະຫຼຸບໄດ້ດັ່ງນີ້:

(1) Hex Head

ຮູບຮ່າງ: hexagon ປົກກະຕິ. ຂະໜາດຂອງຝ່າຍກົງກັນຂ້າມປະຕິບັດຕາມມາດຕະຖານ ISO/DIN ຄວາມທົນທານ.

ຟັງຊັນ: ມັນສາມາດແຫນ້ນໄດ້ງ່າຍໂດຍໃຊ້ wrench ເປີດຫຼືເຕົ້າສຽບ, ໂດຍບໍ່ຕ້ອງໃຊ້ເຄື່ອງມືພິເສດ.

ຂໍ້ໄດ້ປຽບ: ເຂົ້າກັນໄດ້ກັບແກ່ນ hexagonal ທໍາມະດາ, ອໍານວຍຄວາມສະດວກໃນການປະກອບແລະບໍາລຸງຮັກສາສະຖານທີ່.

(2) Flange ຖານ

ຮູບຮ່າງ: ຂະຫຍາຍຫນ້າແປນ

ຟັງຊັນ: ເພີ່ມພື້ນທີ່ຕິດຕໍ່ກັບ workpiece, ກະຈາຍຄວາມກົດດັນ, ແລະປ້ອງກັນບໍ່ໃຫ້ວັດສະດຸແຜ່ນບາງໆຈາກການຜິດປົກກະຕິ.

ປ່ຽນເຄື່ອງຊັກຜ້າຮາບພຽງແລະຫຼຸດຜ່ອນຈໍານວນຂອງອົງປະກອບແລະຂັ້ນຕອນການປະກອບ.

ຂໍ້ໄດ້ປຽບ: ເສີມຂະຫຍາຍຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມຕໍ່ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໂດຍລວມ.

(3) ການຄາດຄະເນການເຊື່ອມຕໍ່

ນີ້ແມ່ນຄຸນລັກສະນະທີ່ ສຳ ຄັນທີ່ສຸດທີ່ ຈຳ ແນກ ໝາກ ໄມ້ເຊື່ອມ hexagon ຈາກແກ່ນ flange ທຳ ມະດາ.

ຄຸນສົມບັດ	ລາຍລະອຽດ
ປະລິມານ	ການອອກແບບມາດຕະຖານປະກອບດ້ວຍ 3 ຊິ້ນ, ແຈກຢາຍຢ່າງເທົ່າທຽມກັນຢູ່ທີ່ 120 °ຕາມດ້ານລຸ່ມຂອງຫນ້າແປນ.
ຮູບຮ່າງ	ເປັນຮູບຊົງກົມ ຫຼືຮູບຈວຍ, ດ້ານເທິງກ້ຽງ ແລະເປັນຮູບກົມ ບໍ່ມີຂອບແຫຼມ.
ຄວາມສູງ	0.5 - 0.8 ມມ (ປັບໄດ້ຕາມຄວາມຫນາຂອງວັດສະດຸພື້ນຖານ)
ຟັງຊັນ	①ໃນລະຫວ່າງການເຊື່ອມຕໍ່ຕ້ານ, protrusions melt ຄັ້ງທໍາອິດ, ກອບເປັນຈໍານວນທີ່ຫມັ້ນຄົງຫຼັກ molten; ③ ເມື່ອບໍ່ຢູ່ໃນຂະບວນການເຊື່ອມໂລຫະ, ຊິ້ນວຽກສາມາດຍຶດໄດ້ຊົ່ວຄາວ, ອໍານວຍຄວາມສະດວກໃນການຈັດຕໍາແຫນ່ງຂອງສາຍການຜະລິດອັດຕະໂນມັດ.
ຂໍ້ດີ	ການເຈາະການເຊື່ອມໂລຫະແມ່ນເປັນເອກະພາບ, ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງແມ່ນສູງ, ແລະມັນເຫມາະສົມສໍາລັບການເຊື່ອມໂລຫະອັດຕະໂນມັດ.

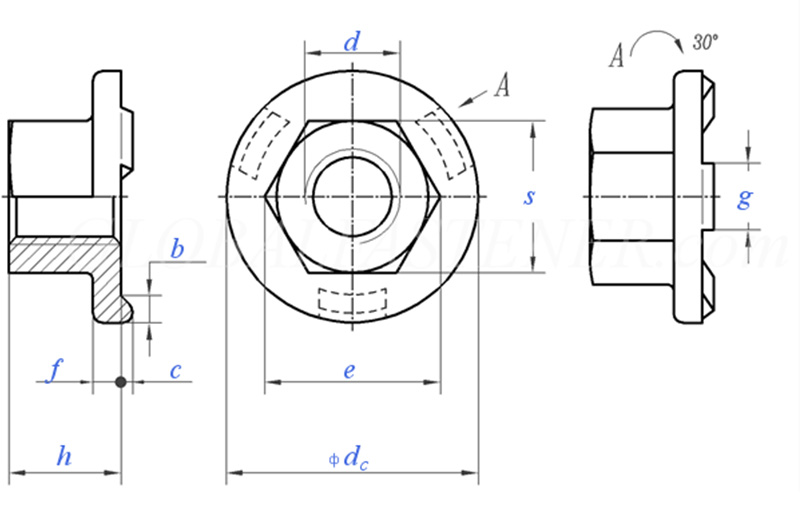

Hexagon Flange Weld Nuts

ຂະໜາດກະທູ້			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	ກະທູ້ຫຍາບ		0.8	1	1.25	1.5	1.75	2	2
P	ເສັ້ນດ້າຍອັນດີ		/	/	/	/	15	1.5	1.5
C	ຂະຫນາດນາມ	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	ສູງສຸດ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	ນາທີ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	ນາທີ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	ສູງສຸດ		8.5	10.9	14	17.5	20	23	26
f	ຂະຫນາດນາມ	±0.25	1.7	2	2.5	3	3	4	4
g	ຂະຫນາດນາມ	±0.1	4	5	6	7	8	8	8
m	ນາທີ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	ສູງສຸດ		5	7	10	13	15	17	19.5
S	ສູງສຸດ		8	10	13	16	18	21	24
S	ນາທີ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	ສູງສຸດ=ຂະໜາດນາມ		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	ນາທີ		2	2.5	2.5	2.75	3	3.25	3.5
ຕໍ່ 1000 unitsskg			/	5.7	12.2	21.8	29.4	45.8	/
