High Collar Lock Washer

Xiaoguo® High Collar Washer ມີຢູ່ໃນສະຕັອກແມ່ນງ່າຍທີ່ຈະຕິດຕັ້ງ. ພວກເຂົາບໍ່ຕ້ອງການເຄື່ອງມືພິເສດເພີ່ມເຕີມໃນລະຫວ່າງການໃຊ້, ມີຄວາມຫຍຸ້ງຍາກໃນການດໍາເນີນງານຕ່ໍາ, ໄດ້ຮັບການຍອມຮັບຢ່າງໄວວາໂດຍພະນັກງານ, ແລະຍັງສະດວກສໍາລັບການບໍາລຸງຮັກສາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

The High Collar Lock Washer ບໍ່ແມ່ນການອອກແບບດຽວກັນ. ປົກກະຕິແລ້ວພວກມັນຖືກປັບແຕ່ງຕາມຄວາມຕ້ອງການທີ່ແຕກຕ່າງກັນ, ແລະມີຫຼາຍປະເພດ. ນີ້ແມ່ນຫ້າປະເພດທົ່ວໄປ:

(1) ປະເພດມາດຕະຖານວົງແຫວນດຽວ (ທົ່ວໄປທີ່ສຸດ, DIN 127 / GB 93)

ເຄື່ອງລ້າງພາກຮຽນ spring spiral ເປີດແບບດັ້ງເດີມ, ປະກອບດ້ວຍວົງແຫວນໂລຫະທີ່ມີການເປີດ. ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກຕ້ານການ loosening ຕ່ໍາຫາຂະຫນາດກາງທີ່ສຸດ, ແລະມັນຍັງເປັນເຄື່ອງຊັກຜ້າທີ່ມີຄໍຄໍສູງທົ່ວໄປແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດໃນຕະຫຼາດ.

(2) ວົງແຫວນຄູ່ຄູ່ໜັກ (DIN 128)

ມັນມີສອງແຫວນ, ຫນຶ່ງຫຼາຍກ່ວາປະເພດມາດຕະຖານ. ມັນມີຄວາມຍືດຍຸ່ນຫຼາຍກວ່າເກົ່າແລະການຕໍ່ຕ້ານການສັ່ນສະເທືອນທີ່ດີກວ່າ. ມັນຖືກນໍາໃຊ້ໃນເຄື່ອງຈັກຫນັກ, chassis ຍານພາຫະນະ, ແລະພື້ນທີ່ທີ່ມີການສັ່ນສະເທືອນສູງ.

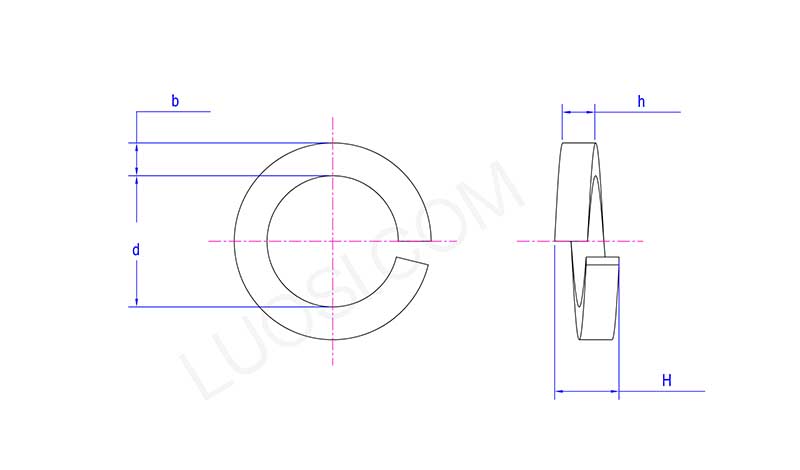

High Collar Lock Washer

ຈັນ	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d ນາທີ	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d ສູງສຸດ	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b ນາທີ	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b ສູງສຸດ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h ນທ	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h ສູງສຸດ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H ນທ	9	10	11	12	13.6	15	17	18	20	21	22
H ສູງສຸດ	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) ເຄື່ອງຊັກຜ້າພາກຮຽນ spring ຮູບຄືຄື້ນ

ພວກມັນບໍ່ເປັນຮູບກ້ຽວວຽນ, ແຕ່ມີຮູບຮ່າງເປັນຄື້ນທີ່ມີຫຼາຍຈຸດສູງສຸດ ແລະ ຮ່ອມພູ. ພວກມັນຖືກນໍາໃຊ້ໃນສະຖານທີ່ທີ່ມີພື້ນທີ່ຈໍາກັດທີ່ສຸດແຕ່ຄວາມຍືດຫຍຸ່ນແມ່ນຍັງຕ້ອງການ, ເຊັ່ນ: ການໃຊ້ຄວາມກົດດັນກ່ອນກັບລູກປືນ.

(4) ເຄື່ອງລ້າງພາກຮຽນ spring ຮູບແຜ່ນ (Belleville washer)

ຮູບຮ່າງຂອງມັນແມ່ນຮູບຈວຍ, ຄ້າຍຄືກັບອາຫານຂະຫນາດນ້ອຍ. ມັນສາມາດທົນທານຕໍ່ຄວາມກົດດັນສູງທີ່ສຸດແລະຖືກນໍາໃຊ້ໃນສະຖານທີ່ທີ່ຕ້ອງການການຊົດເຊີຍຂອງພາກຮຽນ spring ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ເຊັ່ນ: ການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວ, ການຊົດເຊີຍການສວມໃສ່, ແລະອື່ນໆ.

(5) ເຄື່ອງຊັກຜ້າປິດປາກ (ແຂ້ວພາຍໃນ / ແຂ້ວນອກ, DIN 6797 / DIN 6798)

ມັນມີ serrations ປະມານແຂບແລະກັດເຂົ້າໄປໃນຫນ້າດິນຂອງ workpiece ໄດ້ຫຼັງຈາກ tightened, ສະຫນອງປະສິດທິພາບຕ້ານການເລື່ອນທີ່ດີເລີດ. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນພື້ນທີ່ທີ່ຕ້ອງການການນໍາໄຟຟ້າ (ເຊັ່ນ: ສາຍດິນ), ຫຼືສໍາລັບການຕ້ານການ loosening ຂອງ screws ຂະຫນາດນ້ອຍ.

ວັດສະດຸທົ່ວໄປ

ເຄື່ອງຊັກຜ້າ Lock Collar ສູງຕ້ອງການຄວາມຍືດຫຍຸ່ນທີ່ດີແລະຄວາມສາມາດໃນການຮັກສາຄວາມຍືດຫຍຸ່ນ. ເພາະສະນັ້ນ, ການເລືອກວັດສະດຸແມ່ນມີຄວາມ ສຳ ຄັນຫຼາຍ. ນີ້ແມ່ນບາງປະເພດຂອງວັດສະດຸທົ່ວໄປ:

ເຫຼັກກ້າພາກຮຽນ spring (65Mn / 70 steel / 82B)

ວັດສະດຸທົ່ວໄປທີ່ມີອັດຕາຄໍາສັ່ງສູງສຸດ, ສະເຫນີມູນຄ່າທີ່ດີສໍາລັບເງິນແລະຄວາມຍືດຫຍຸ່ນທີ່ດີເລີດ. 65Mn ແມ່ນວັດສະດຸທີ່ໃຊ້ທົ່ວໄປທີ່ສຸດສໍາລັບເຄື່ອງຊັກຜ້າທີ່ມີຄໍຄໍສູງ, ໂດຍປົກກະຕິຄວາມແຂງແມ່ນຕັ້ງແຕ່ 42 ຫາ 50 HRC (ປະມານ 420 ຫາ 510 HV). ຄວາມແຂງນີ້ແມ່ນພຽງພໍທີ່ຈະຮັກສາຄວາມຍືດຫຍຸ່ນໃນຂະນະທີ່ບໍ່ຫນ້າຈະແຕກ.

ສະແຕນເລດ SUS304 / SUS316

ສະແຕນເລດ 304 ສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນຄວາມຊຸ່ມຊື່ນ, ກາງແຈ້ງຫຼືພື້ນທີ່ທີ່ມີຄວາມຕ້ອງການເຮັດຄວາມສະອາດ (ອຸປະກອນອາຫານ, ອຸປະກອນການແພດ). ສະແຕນເລດ 316 ແມ່ນທົນທານຕໍ່ການກັດກ່ອນຂອງ chloride ion ແລະຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາທາງທະເລແລະເຄມີ.

ເຫຼັກກາກບອນ (08F / 10# / 45#)

ໃຊ້ສໍາລັບການໂຫຼດຕ່ໍາ, ພາກສ່ວນທີ່ບໍ່ສໍາຄັນ; ການປິ່ນປົວດ້ານ elastic ຮຽກຮ້ອງໃຫ້ມີ galvanization ສໍາລັບການປ້ອງກັນ rust.
