ເຄື່ອງຊັກຜ້າ Lock ດ້ານນອກ

ເຄື່ອງຊັກຜ້າ Lock serrated ດ້ານນອກທີ່ຜະລິດໂດຍໂຮງງານ Xiaoguo® ມີຄວາມຕ້ານການຊ໊ອກທີ່ດີເລີດແລະປະສິດທິພາບຕ້ານການວ່າງ. ເມື່ອນໍາໃຊ້, ແຂ້ວພາຍນອກຈະຖືກຝັງເຂົ້າໄປໃນຫົວຂອງ bolt ແລະຫນ້າດິນຂອງ workpiece ໄດ້, ດັ່ງນັ້ນການປ້ອງກັນ bolt ຈາກ loosening.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງຊັກຜ້າ Lock ດ້ານນອກເປັນປ່ຽງຕ້ານການວ່າງດ້ວຍແຂ້ວອ້ອມຮອບດ້ານນອກ. ແຂ້ວ stretch ອອກ radially ຈາກວົງນອກຂອງ washer ໄດ້.

ເມື່ອເຈົ້າຮັດລູກປະຕູດຫຼືແກ່ນໝາກໄມ້ໃຫ້ແໜ້ນ, ແຂ້ວດ້ານນອກເຫຼົ່ານີ້ຈະຈັບໃສ່ດ້ານຂອງສ່ວນນັ້ນ. ມັນເພີ່ມທະວີການ friction ແລະປະກອບເປັນ lock ກົນຈັກ, ສະນັ້ນ fastener ຈະບໍ່ວ່າງໄດ້ຢ່າງງ່າຍດາຍ.

ເມື່ອປຽບທຽບກັບເຄື່ອງລ້າງແຂ້ວພາຍໃນ, ຮູບແບບແຂ້ວພາຍນອກເຫມາະກັບພາກສ່ວນທີ່ມີຂະໜາດນອກໃຫຍ່ກວ່າ. ມັນກະຈາຍຄວາມກົດດັນຢ່າງເທົ່າທຽມກັນແລະສົ່ງຜົນກະທົບການລັອກທີ່ຫມັ້ນຄົງ. ຝາອັດປາກມົດແຂ້ວພາຍໃນສ່ວນໃຫຍ່ແມ່ນໃຊ້ພາຍໃຕ້ຫົວຂອງສະກູຂະຫນາດນ້ອຍກວ່າ, ໃນຂະນະທີ່ເຄື່ອງຊັກຜ້າ Lock ດ້ານນອກແມ່ນສ່ວນໃຫຍ່ແມ່ນໃຊ້ພາຍໃຕ້ຫມາກແຫ້ງເປືອກແຂງຫຼືສໍາລັບ fasteners ທີ່ມີຫົວຂະຫນາດໃຫຍ່.

ຫຼັກການເຮັດວຽກ

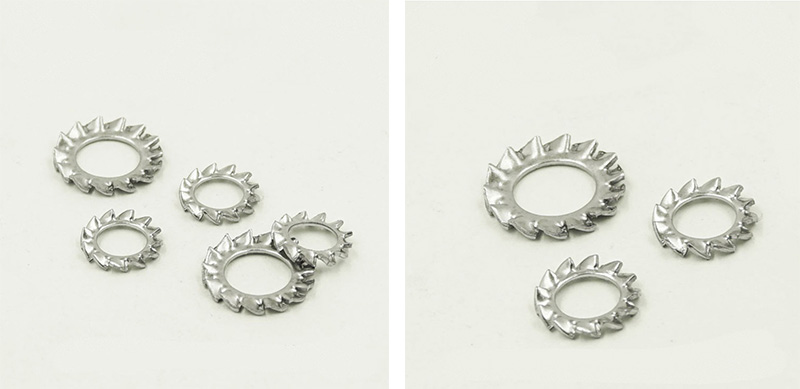

Outer Serrated Lock Washer

ຫຼັກການການເຮັດວຽກຂອງເຄື່ອງຊັກຜ້າ Lock serrated ພາຍນອກແມ່ນຕົວຈິງແລ້ວຂ້ອນຂ້າງງ່າຍດາຍ. ຕົ້ນຕໍແມ່ນອີງໃສ່ສອງຢ່າງ:

(1) ແຂ້ວຂຸດເຂົ້າໄປໃນດ້ານການຕິດຕໍ່.

ເຄື່ອງຊັກຜ້າຊະນິດນີ້ມີແຂ້ວແຫຼມຢູ່ຂອບນອກ. ເມື່ອເຈົ້າຮັດສະລັອດຫຼືແກ່ນໝາກໄມ້ໃຫ້ແໜ້ນ, ແຂ້ວຈະຖືກກົດເຂົ້າໄປໃນສອງດ້ານທີ່ສໍາຜັດຄື: ດ້ານລຸ່ມຂອງຫົວບານຫຼືຫມາກແຫ້ງເປືອກແຂງ, ແລະດ້ານຂອງສ່ວນທີ່ຕິດຕັ້ງ.

ຫຼັງຈາກແຂ້ວຈົມລົງໃນ, ມັນເຮັດວຽກຄ້າຍຄືວົງຂອງ barbs ພາຍໃຕ້ການ fastener ໄດ້. ຖ້າສາຍລັອດເລີ່ມວ່າງຕາມທໍາມະຊາດ, ແຂ້ວເຫຼົ່ານີ້ຖືມັນແຫນ້ນແລະຢຸດມັນຈາກການຫມຸນ.

(2) ເຄື່ອງຊັກຜ້າຕົວມັນເອງໃຫ້ຄວາມຍືດຫຍຸ່ນ.

The Outer serrated washer Lock ແມ່ນບໍ່ຮາບພຽງຢູ່; ມັນມີລະດັບຄວາມຍືດຫຍຸ່ນທີ່ແນ່ນອນໃນຕົວຂອງມັນເອງ. ຫຼັງຈາກຖືກແຫນ້ນ, ມັນຖືກແປ, ແຕ່ວັດສະດຸສະເຫມີຕ້ອງການທີ່ຈະກັບຄືນສູ່ຮູບຮ່າງເດີມຂອງມັນ, ດັ່ງນັ້ນມັນຈຶ່ງອອກແຮງດັນຂຶ້ນຢ່າງຕໍ່ເນື່ອງ. ຜົນບັງຄັບໃຊ້ນີ້ເພີ່ມ friction ລະຫວ່າງກະທູ້, ເຮັດໃຫ້ screw ຫນ້ອຍລົງ.

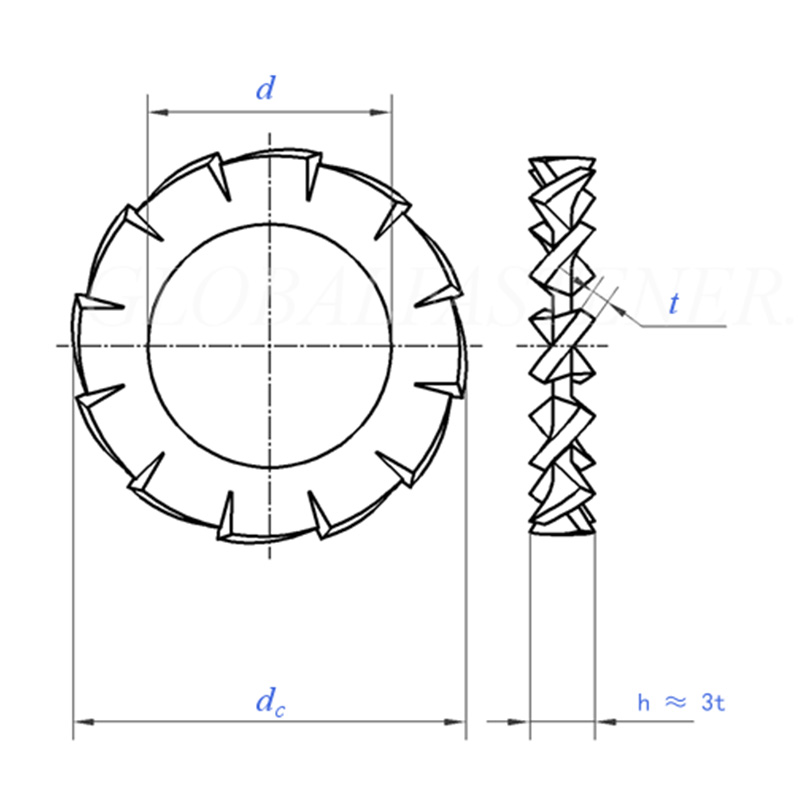

Outer Serrated Lock Washer

ຂະໜາດ		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=ຂະໜາດນາມ	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	ສູງສຸດ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=ຂະໜາດນາມ	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	ນາທີ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
ຈໍານວນແຂ້ວ	ນາທີ	9	9	9	9	10	11	11	12	14	14
ຕໍ່ 1000 unitsskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
ສໍາລັບເສັ້ນຜ່າສູນກາງກະທູ້ Nominal		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	ມ7	M8

ຂະໜາດ		10.5	13	15	17	19	21	23	25	28	31
d	min=ຂະໜາດນາມ	10.5	13	15	17	19	21	23	25	28	31
d	ສູງສຸດ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=ຂະໜາດນາມ	18	20.5	24	26	30	33	36	38	44	48
de	ນາທີ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
ຈໍານວນແຂ້ວ	ນາທີ	16	16	18	18	18	20	20	20	22	22
ຕໍ່ 1000 unitsskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
ສໍາລັບເສັ້ນຜ່າສູນກາງກະທູ້ Nominal		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) ຄວາມແຕກຕ່າງລະຫວ່າງເຄື່ອງຊັກຜ້າ Lock ດ້ານນອກ ແລະເຄື່ອງຊັກຟອກແຂ້ວພາຍໃນແມ່ນຫຍັງ?

ຮຸ່ນແຂ້ວພາຍນອກ: ແຂ້ວຖືກຈັດລຽງຢູ່ໃນວົງນອກ, ເຫມາະກັບ fasteners ທີ່ມີຫົວຂ້ອນຂ້າງໃຫຍ່.

ຮຸ່ນແຂ້ວພາຍໃນ: ແຂ້ວຢູ່ໃນວົງໃນ, ມີຂອບດ້ານນອກລຽບ. ຮູບແບບນີ້ກົງກັບ screws ກັບຫົວຂະຫນາດນ້ອຍຢ່າງສົມບູນ.

(2) ທ່ານໃຫ້ຕົວຢ່າງສໍາລັບການທົດສອບບໍ?

ແມ່ນແລ້ວ. ຕົວຢ່າງສິນຄ້າຄົງຄັງຂະຫນາດມາດຕະຖານແມ່ນບໍ່ເສຍຄ່າ (ຄ່າຂົນສົ່ງແມ່ນຮັບຜິດຊອບໂດຍລູກຄ້າ), ແລະເວລາການຈັດສົ່ງແມ່ນ 2-5 ມື້.

(3) MOQ ແລະເວລານໍາສໍາລັບຄໍາສັ່ງຈໍານວນຫລາຍແມ່ນຫຍັງ?

ສໍາລັບຂໍ້ກໍານົດມາດຕະຖານ, MOQ ໂດຍທົ່ວໄປແມ່ນ 1,000 - 5,000 ຊິ້ນຕໍ່ຂໍ້ກໍາຫນົດ. ເວລາສົ່ງແມ່ນປະມານ 15 - 25 ມື້. ສະແຕນເລດຫຼືການເຄືອບ Dacromet ອາດຈະໃຊ້ເວລາດົນກວ່າເລັກນ້ອຍ.
