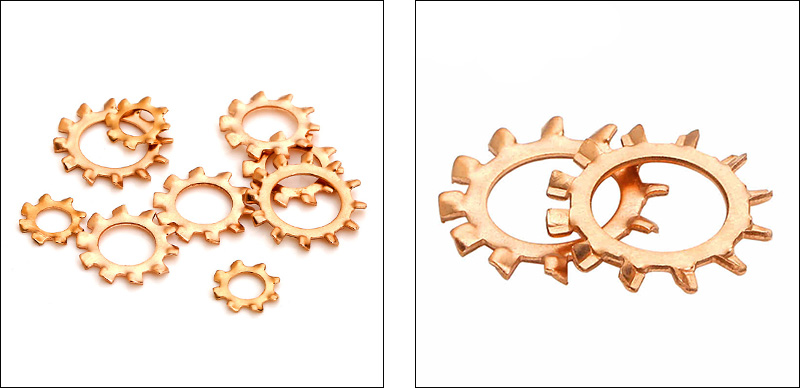

Outer Serrated Toothed Lock Washers

ຊື້ເຄື່ອງຊັກຟອກແຂ້ວເລື່ອຍ Xiaoguo® Outer Serrated Toothed Lock Washers, ເຊິ່ງເໝາະສົມຫຼາຍສຳລັບຕົວຍຶດຂະໜາດໃຫຍ່. ແຂ້ວດ້ານນອກຂອງເຄື່ອງຊັກຜ້າຈະສະຫນອງພື້ນທີ່ລັອກທີ່ໃຫຍ່ກວ່າເມື່ອນໍາໃຊ້ກັບ fasteners ຂະຫນາດໃຫຍ່, ສົ່ງຜົນໃຫ້ມີຜົນກະທົບທີ່ຫນ້າເຊື່ອຖືຫຼາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປະເພດຂອງເຄື່ອງຊັກຟອກແຂ້ວເລື່ອຍແບບນອກປະເພດຖືກຈັດປະເພດສ່ວນໃຫຍ່ໂດຍອີງໃສ່ລັກສະນະເຊັ່ນ: ໂຄງສ້າງຮູບຮ່າງຂອງແຂ້ວ, ຄວາມເຂັ້ມແຂງໃນການຮັບມື, ແລະຫນ້າທີ່ພິເສດ.

(1) DIN 6798

ມາດຕະຖານ DIN 6798 ເປັນຂໍ້ກໍານົດທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດສໍາລັບເຄື່ອງຊັກຜ້າແຂ້ວເລື່ອຍນອກ Serrated, ແລະສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍສາມຮູບແບບ:

① ແຫວນລັອກດ້ານນອກ

ແຂ້ວຢູ່ໃນວົງແຫວນນອກແລະຖືກຈັດລຽງຢູ່ໃນລັກສະນະທີ່ຊ້ອນກັນ, ສະຫນອງພື້ນທີ່ຕິດຕໍ່ທີ່ໃຫຍ່ທີ່ສຸດ.

② ແຫວນລັອກດ້ານໃນ

ແຂ້ວຢູ່ໃນວົງແຫວນພາຍໃນແລະເຫມາະສົມກັບ screws ຫົວຂະຫນາດນ້ອຍ.

③ ວົງ lock ribbed conical

ໂຄງສ້າງຮູບຈວຍ, ມຸມ 90° countersunk

Outer Serrated Toothed Lock Washers

(2) BW vs EOW

ອີງຕາມການຈັດປະເພດຄວາມເຂັ້ມແຂງຂອງການໂຫຼດ, Outer Serrated Toothed Lock Washers ແບ່ງອອກເປັນປະເພດມາດຕະຖານແລະປະເພດຫນັກ.

① BW ປະເພດມາດຕະຖານ

ມັນມີຄວາມເລິກແຂ້ວປົກກະຕິ, ເຫມາະກັບການນໍາໃຊ້ອຸດສາຫະກໍາປົກກະຕິແລະການປະກອບການເຮັດວຽກທົ່ວໄປ. ການນໍາໃຊ້ທົ່ວໄປ: ສິນຄ້າເອເລັກໂຕຣນິກ, ເຄື່ອງຈັກທົ່ວໄປ, ອຸປະກອນອັດຕະໂນມັດ.

② EOW ປະເພດຫນ້າທີ່ຫນັກ

ມັນມາພ້ອມກັບແຂ້ວເລິກແລະການປະຕິບັດການຕ້ານການວ່າງທີ່ດີກວ່າ, ເຫມາະສົມກັບສະຖານທີ່ທີ່ມີການສັ່ນສະເທືອນແລະການໂຫຼດຫນັກ. ການນໍາໃຊ້ທົ່ວໄປ: ຊິ້ນສ່ວນລົດໃຫຍ່, ເຄື່ອງຈັກສັ່ນສະເທືອນສູງ, ໂຄງການກໍ່ສ້າງແລະໂຄງສ້າງເຫຼັກ.

(3) ຫນ້າທີ່ພິເສດ

①EOW ທັບຊ້ອນກັນ

ໂຄງສ້າງແຂ້ວຊ້ອນກັນພິເສດ, ອອກແບບພິເສດສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີແຮງບິດຂ້ອນຂ້າງອ່ອນ. ເມື່ອປຽບທຽບກັບປະເພດແຂ້ວພາຍນອກທົ່ວໄປ, ມັນເຫມາະສົມກັບພື້ນຜິວທີ່ບໍ່ສະເຫມີກັນ, ມີພື້ນທີ່ຕິດຕໍ່ທີ່ໃຫຍ່ກວ່າ, ແລະມີຄວາມສະດວກສະບາຍຕໍ່ການແຜ່ກະຈາຍ.

②ແຖບໃຫຍ່/ແຄບ

ອີງຕາມຄວາມຕ້ອງການຂອງສະຖານທີ່ຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນ, (RDEFL / RDIFL) ແລະ (RDIFS) ແມ່ນໄດ້ຮັບການສະຫນອງໃຫ້ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການພື້ນທີ່ການຕິດຕໍ່ທີ່ແຕກຕ່າງກັນ.

③ເຄື່ອງລ້າງແຂ້ວຄູ່ RDD

ທັງດ້ານໃນແລະດ້ານນອກແມ່ນເປັນ serrated, ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ສູງຄວາມຕ້ອງການຕ້ານການ loosening ແມ່ນຕ້ອງການ.

FAQ

(1) ເຄື່ອງຊັກຜ້າກັນເປື້ອນແຂ້ວເລື່ອຍນອກມີຜົນຕໍ່ການສັ່ນສະເທືອນສູງບໍ?

ແມ່ນແລ້ວ, gasket ແຂ້ວພາຍນອກແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມການສັ່ນສະເທືອນສູງກ່ວາ gasket ແຂ້ວພາຍໃນ, ເນື່ອງຈາກວ່າມັນມີພື້ນທີ່ຕິດຕໍ່ຂະຫນາດໃຫຍ່ລະຫວ່າງແຂ້ວແລະການມີສ່ວນພົວພັນເລິກ.

(2) ແຂ້ວຈະທໍາລາຍວັດສະດຸອ່ອນໆເຊັ່ນອາລູມິນຽມຫຼືພາດສະຕິກບໍ?

ຖືກຕ້ອງ. ແຂ້ວແຫຼມຈະຂຸດເຂົ້າໄປໃນວັດສະດຸທີ່ອ່ອນກວ່າແລະປ່ອຍໃຫ້ມີຮອຍແຕກຫຼືແມ້ກະທັ້ງຮອຍແຕກ. ສໍາລັບຊິ້ນສ່ວນອາລູມິນຽມ, ທ່ານສາມາດໃສ່ເຄື່ອງຊັກຜ້າແບບຮາບພຽງຢູ່ລະຫວ່າງເຄື່ອງຊັກຜ້າລັອກແລະຊິ້ນວຽກເພື່ອເຮັດຫນ້າທີ່ຂັດຂວາງ. ສໍາລັບຊິ້ນສ່ວນພາດສະຕິກ, ຢ່າໃຊ້ເຄື່ອງລ້າງແຂ້ວພາຍນອກໂດຍກົງ. ມັນດີກວ່າທີ່ຈະເລືອກເຄື່ອງລ້າງແຂ້ວພາຍໃນ ຫຼືໃຊ້ເຄື່ອງຊັກຜ້າທີ່ໃຫຍ່ກວ່າແທນ.

(3) ຄວາມແຂງກະດ້າງຕາມປົກກະຕິຂອງເຄື່ອງຊັກຜ້າກັນເປື້ອນ Outer Serrated Toothed Lock ແມ່ນຫຍັງ?

ຫຼັງຈາກການປິ່ນປົວຄວາມຮ້ອນ, ຄວາມແຂງຂອງປົກກະຕິແລ້ວແມ່ນ HRC 40-50 (ປະມານ 400-530 HV).

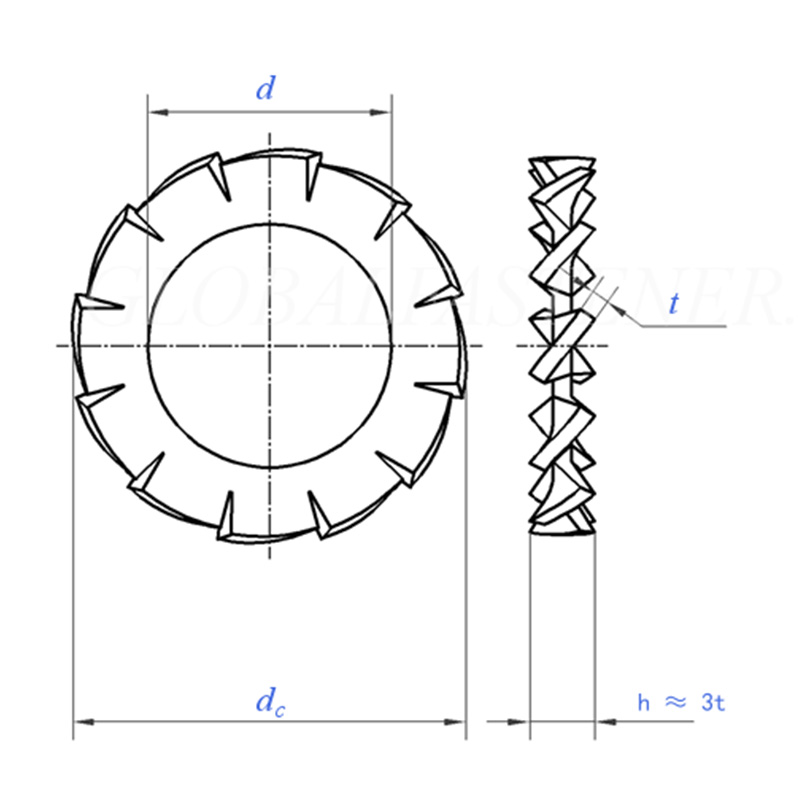

Outer Serrated Toothed Lock Washers

ຂະໜາດ		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=ຂະໜາດນາມ	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	ສູງສຸດ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=ຂະໜາດນາມ	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	ນາທີ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
ຈໍານວນແຂ້ວ	ນາທີ	9	9	9	9	10	11	11	12	14	14
ຕໍ່ 1000 unitsskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
ສໍາລັບເສັ້ນຜ່າສູນກາງກະທູ້ Nominal		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	ມ7	M8

ຂະໜາດ		10.5	13	15	17	19	21	23	25	28	31
d	min=ຂະໜາດນາມ	10.5	13	15	17	19	21	23	25	28	31
d	ສູງສຸດ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=ຂະໜາດນາມ	18	20.5	24	26	30	33	36	38	44	48
de	ນາທີ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
ຈໍານວນແຂ້ວ	ນາທີ	16	16	18	18	18	20	20	20	22	22
ຕໍ່ 1000 unitsskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
ສໍາລັບເສັ້ນຜ່າສູນກາງກະທູ້ Nominal		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
