Spring Lock Washers

ເຄື່ອງຊັກຜ້າ Spring Lock ທີ່ຜະລິດໂດຍໂຮງງານ Xiaoguo® ມີຄວາມຍືດຫຍຸ່ນຕາມທໍາມະຊາດ. ຫຼັງຈາກຖືກ tightened, ພວກເຂົາຈະອອກແຮງ elastic reverse ຢ່າງຕໍ່ເນື່ອງກ່ຽວກັບ bolts ແລະແກ່ນ, ປະສິດທິພາບປ້ອງກັນບໍ່ໃຫ້ bolts ແລະແກ່ນຈາກ loosening.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Spring Lock Washers, ເຊິ່ງເອີ້ນກັນທົ່ວໄປວ່າເຄື່ອງຊັກສະໃບໄມ້ປົ່ງ, ເຄື່ອງຊັກຜ້າແບບຢືດ ຫຼື locking washer, ແມ່ນກະເປົ໋າໂລຫະທີ່ມີຮອຍຂີດຂ່ວນເລັກນ້ອຍ. ວັດສະດຸສ່ວນໃຫຍ່ແມ່ນເຫລັກຄາບອນແລະເຫລັກສະແຕນເລດ. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະເພື່ອຈັບຄູ່ກັບຫົວ bolt ແລະແກ່ນ. ໂດຍ elasticity ຂອງຕົນເອງ, ມັນປ້ອງກັນບໍ່ໃຫ້ bolt ຈາກ loosening ເນື່ອງຈາກການສັ່ນສະເທືອນຂອງອຸປະກອນ.

ໃນຄໍາສັບທີ່ງ່າຍດາຍ, ເຄື່ອງຊັກຜ້າ Spring Lock ແມ່ນ "ແຮງຕ້ານທານກັບ elasticity" ທີ່ຖືກໃສ່ລະຫວ່າງ screw ແລະ workpiece ໄດ້. ມັນຂ້ອນຂ້າງບໍ່ແພງ, ຂະຫນາດນ້ອຍ, ມີພື້ນທີ່ຫນ້ອຍ, ມີໂຄງສ້າງທີ່ງ່າຍດາຍ, ແລະງ່າຍຕໍ່ການຕິດຕັ້ງ. ມັນເປັນຫນຶ່ງໃນສ່ວນຕ້ານການວ່າງທົ່ວໄປທີ່ສຸດທີ່ໃຊ້ໃນການຜະລິດອຸດສາຫະກໍາ, ລົດໃຫຍ່, ເຄື່ອງຈັກ, ເຄື່ອງໃຊ້ໄຟຟ້າແລະການປະກອບ DIY.

Spring Lock Washers

ວິທີການປະຕິບັດວຽກງານ?

ເມື່ອທ່ານເຫັນຮູບຮ່າງຂອງ Spring Lock Washers, ທຸກສິ່ງທຸກຢ່າງຈະເຫັນໄດ້ຊັດເຈນ - ມັນບໍ່ແມ່ນວົງແຫວນທີ່ຮາບພຽງ, ແຕ່ເປັນວົງແຫວນໂລຫະທີ່ຖືກຕັດຫນຶ່ງຄັ້ງ, ດ້ວຍການເປີດຕັດທີ່ຊົດເຊີຍຂຶ້ນແລະລົງ. ສ່ວນຂ້າມຂອງມັນແມ່ນ inclined, ແລະຊັດເຈນເນື່ອງຈາກວ່າຮູບຮ່າງນີ້, ມັນປະກົດຂຶ້ນມີຄວາມ elasticity.

ຂະບວນການຂອງການເຮັດວຽກແມ່ນຂ້ອນຂ້າງງ່າຍດາຍ:

(1) ການຕິດຕັ້ງ: ເອົາ Spring Lock Washers ໃສ່ສະຖານທີ່, ແລະວາງໄວ້ໃຕ້ຫົວບານຫຼືຫມາກແຫ້ງເປືອກແຂງ.

(2) ການຮັດ: ເມື່ອຫມາກແຫ້ງເປືອກແຂງໄດ້ຖືກຫັນລົງ, ເຄື່ອງຊັກພາກຮຽນ spring ຈະຖືກຍູ້ລົງ. ເຄື່ອງຊັກຜ້າພາກຮຽນ spring, ເຊິ່ງຢູ່ໃນສະພາບທີ່ຖືກຊົດເຊີຍຂຶ້ນແລະລົງຢູ່ແຄມຕັດ, ຖືກແປລົງ, ສ້າງກໍາລັງທີ່ຍູ້ຄືນ.

(3) ການຕ້ານການວ່າງ: ຫຼັງຈາກທີ່ washer ພາກຮຽນ spring ໄດ້ຖືກແປ, ມັນສືບຕໍ່ພະຍາຍາມ "ກັບຄືນໄປບ່ອນພາກຮຽນ spring". ຄວາມຢືດຢຸ່ນຂອງທິດທາງກົງກັນຂ້າມທີ່ສ້າງຂຶ້ນໂດຍນີ້ຈະເພີ່ມ friction ໃນການເຊື່ອມຕໍ່ທັງຫມົດ, ດັ່ງນັ້ນການຕ້ານການວ່າງທີ່ເກີດຈາກການສັ່ນສະເທືອນ. ໃນເວລາດຽວກັນ, ປາຍ flattened ຂອງ washer ພາກຮຽນ spring ຈະຜະລິດແຂບແຫຼມທີ່ຈະເຈາະຫົວ bolt ແລະດ້ານຂອງ workpiece ໄດ້, ກອບເປັນຈໍານວນຜົນກະທົບ "locking" ທາງດ້ານຮ່າງກາຍ, ເຊິ່ງເພີ່ມເຕີມປ້ອງກັນບໍ່ໃຫ້ bolt ຈາກ rotating ກັບຄືນໄປບ່ອນ.

ຫນ້າທີ່ຕ້ານການ loosening ຂອງ Spring Lock Washers ແມ່ນບັນລຸໄດ້ໂດຍຜ່ານສອງຢ່າງ: ຫນຶ່ງແມ່ນ friction ທີ່ເກີດຈາກ elasticity, ແລະອີກຢ່າງຫນຶ່ງແມ່ນຜົນບັງຄັບໃຊ້ biting ສ້າງຕັ້ງຂຶ້ນໃນເວລາທີ່ແຄມແຫຼມເຈາະເຂົ້າໄປໃນພື້ນຜິວ.

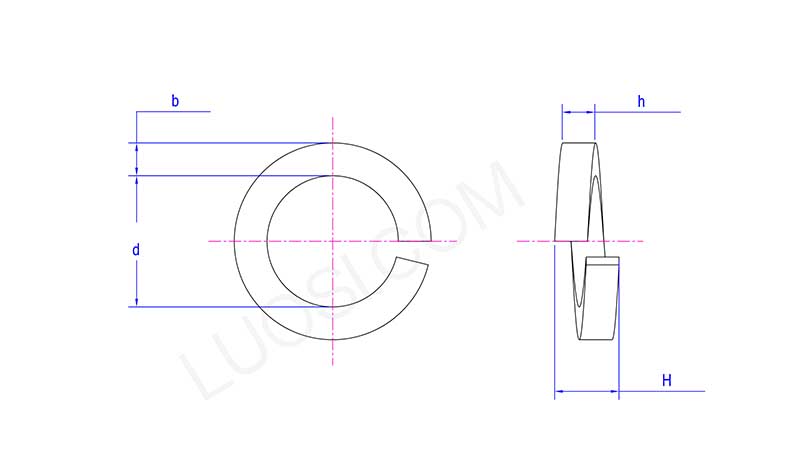

Spring Lock Washers

ຈັນ	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d ນາທີ	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d ສູງສຸດ	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b ນາທີ	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b ສູງສຸດ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h ນທ	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h ສູງສຸດ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H ນທ	9	10	11	12	13.6	15	17	18	20	21	22
H ສູງສຸດ	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
