ມາດຕະຖານເຄື່ອງຊັກຟອກແຂ້ວພາຍໃນ

ສໍາລັບສະກູທີ່ມີຫົວຂະຫນາດນ້ອຍ, ການຊື້ເຄື່ອງຊັກຜ້າກັນເປື້ອນພາຍໃນມາດຕະຖານ Xiaoguo® ແມ່ນທາງເລືອກທີ່ເຫມາະສົມ. ການອອກແບບແຂ້ວພາຍໃນຮັບປະກັນວ່າແຂ້ວທັງຫມົດສາມາດຕິດຕໍ່ກັບຫົວສະກູ, ດັ່ງນັ້ນຈຶ່ງບັນລຸການລັອກທີ່ມີປະສິດທິພາບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

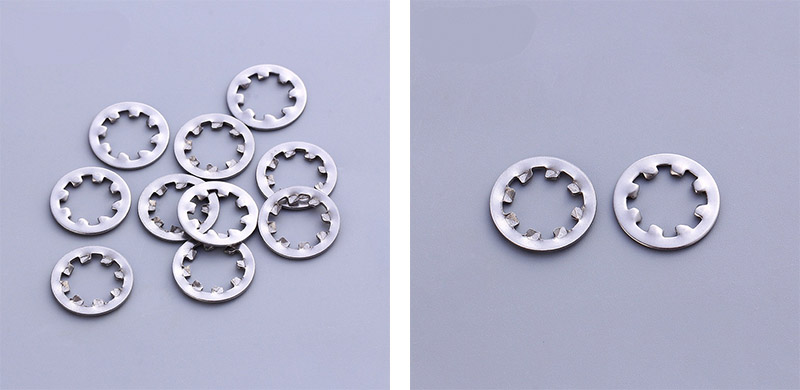

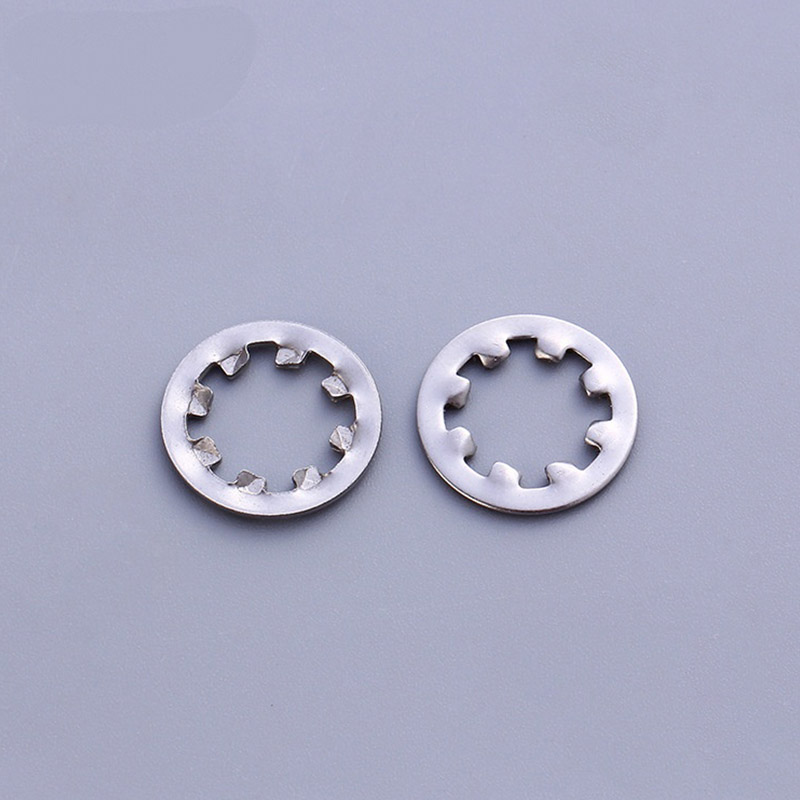

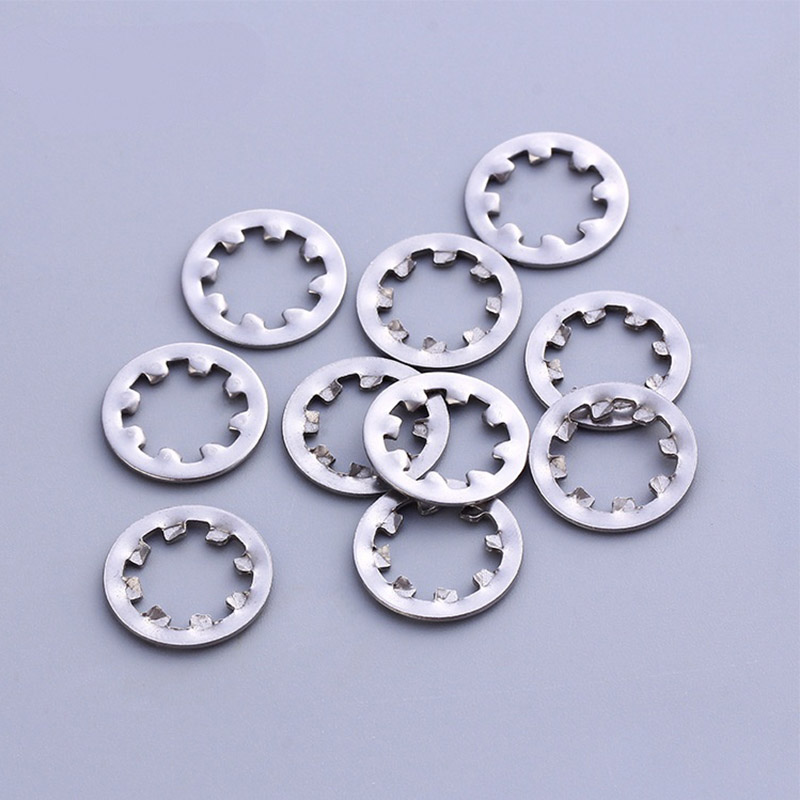

ເຄື່ອງຊັກຜ້າກັ້ງແຂ້ວພາຍໃນມາດຕະຖານແມ່ນປະເພດຂອງເຄື່ອງຊັກຜ້າປ້ອງກັນການຫຼໍ່ຫຼອມ, ມີໂຄງສ້າງຄ້າຍຄືແຂ້ວທີ່ຈັດຢູ່ດ້ານໃນ. ຮູບຮ່າງຂອງມັນແມ່ນວົງແຫວນໂລຫະບາງໆ, ມີວົງແຫວນແຂ້ວແຫຼມຢູ່ກາງແລະເປັນວົງນອກກ້ຽງແລະຮາບພຽງ. ໃນເວລາທີ່ຍຶດສະກູແຫນ້ນ, ແຂ້ວເຫຼົ່ານີ້ຈະຝັງເຂົ້າໄປໃນຫົວ screw ແລະຫນ້າດິນຂອງອົງປະກອບອຸປະກອນ, ອີງໃສ່ຜົນບັງຄັບໃຊ້ frictional ແລະແຮງກັດເພື່ອປ້ອງກັນບໍ່ໃຫ້ screw ຈາກ loosening. ໃນຄໍາສັບທີ່ງ່າຍດາຍ, "lock" ໄດ້ຖືກເພີ່ມລະຫວ່າງຫົວ screw ແລະຫນ້າດິນຂອງອົງປະກອບຂອງອຸປະກອນ, ປ້ອງກັນບໍ່ໃຫ້ screw ຈາກ loosening ໃນລະຫວ່າງການປະຕິບັດງານຂອງອຸປະກອນເນື່ອງຈາກຄວາມຖີ່ຂອງການສັ່ນສະເທືອນສູງ.

ຫຼັກການເຮັດວຽກ

ຫຼັກການເຮັດວຽກຂອງ Standard Internal Tooth Lock Washers Joint ຕົວຈິງແລ້ວແມ່ນຂ້ອນຂ້າງງ່າຍດາຍ. ມັນສ່ວນໃຫຍ່ແມ່ນອີງໃສ່ສອງຫນ້າທີ່: "ແຂ້ວມີສ່ວນຮ່ວມ + ຄວາມກົດດັນ elastic" ເພື່ອປ້ອງກັນການວ່າງ.

(1) ການຂັດແຂ້ວ

ວົງແຫວນພາຍໃນຂອງ Standard Internal Tooth Lock Washers ມີຊຸດຂອງແຂ້ວແຫຼມ. ເມື່ອ bolt ຫຼື nut ຖືກແຫນ້ນ, ແຂ້ວເຫຼົ່ານີ້ຈະເຈາະເຂົ້າໄປໃນສອງດ້ານຕິດຕໍ່ກັນ:

ດ້ານລຸ່ມ (ດ້ານໂລຫະ) ຂອງຫົວ screw / ຫມາກແຫ້ງເປືອກແຂງ

ພື້ນຜິວຂອງ workpiece ໄດ້ (ບາງຄັ້ງເຖິງແມ່ນວ່າ penetrating ສີຫຼືຊັ້ນ oxide ໄດ້)

ເມື່ອແຂ້ວຖືກໃສ່, ມັນຄືກັບວ່າແຫວນຂອງ "ອຸປະກອນປິດກັ້ນຂະຫນາດນ້ອຍ" ໄດ້ຖືກວາງໄວ້ພາຍໃຕ້ຫົວສະກູ. ຖ້າສະກູພະຍາຍາມຫມຸນຄືນດ້ວຍຕົວມັນເອງ, ແຂ້ວເຫຼົ່ານີ້ຈະຈັບມັນຢ່າງແຫນ້ນຫນາແລະປ້ອງກັນບໍ່ໃຫ້ມັນເຄື່ອນຍ້າຍ, ດັ່ງນັ້ນຈຶ່ງປ້ອງກັນການວ່າງ.

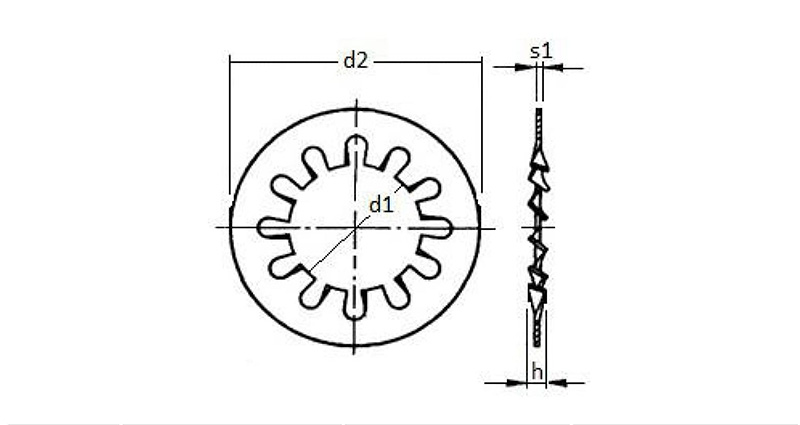

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
ມ7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
ຂໍ້ມູນແລະຮູບແຕ້ມສະຫນອງໃຫ້ແມ່ນການອ້າງອີງເທົ່ານັ້ນ

(2) ຄວາມກົດດັນ elastic

ເຄື່ອງຊັກຜ້າຕົວມັນເອງແມ່ນ elastic. ຫຼັງຈາກຖືກຮັດແຫນ້ນ, ເຄື່ອງຊັກຜ້າກັນເປື້ອນພາຍໃນມາດຕະຖານຖືກແປລົງ, ແຕ່ວັດສະດຸຂອງມັນພະຍາຍາມກັບຄືນສູ່ຮູບຮ່າງເດີມ, ດັ່ງນັ້ນມັນຈຶ່ງເຮັດໃຫ້ເກີດແຮງດັນດ້ານຫຼັງແລະແຮງດັນທີ່ເພີ່ມຂຶ້ນຢ່າງຕໍ່ເນື່ອງ.

ຜົນບັງຄັບໃຊ້ elastic ນີ້ປະຕິບັດກ່ຽວກັບກະທູ້, ເພີ່ມ friction ລະຫວ່າງກະທູ້. ດ້ວຍແຮງສຽດສີຫຼາຍຂື້ນ, ສະກູຕາມທໍາມະຊາດກາຍເປັນແນວໂນ້ມທີ່ຈະຫລຸດຫນ້ອຍລົງ.

(3) ຜົນກະທົບລວມຂອງທັງສອງ

clamping ກົນຈັກສະຫນອງການຕໍ່ຕ້ານການຫັນໂດຍກົງ

ການ preload elastic ເພີ່ມ friction thread ແລະພ້ອມໆກັນຊົດເຊີຍສໍາລັບການ vibrations ເລັກນ້ອຍຫຼື creep ວັດສະດຸ.

ທັງສອງເຮັດວຽກຮ່ວມກັນ, ຮັບປະກັນວ່າເຄື່ອງຊັກຜ້າກັນເປື້ອນມາດຕະຖານພາຍໃນສາມາດປ້ອງກັນ bolt ຈາກການວ່າງໄດ້ຢ່າງມີປະສິດທິພາບເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ມີການສັ່ນສະເທືອນ, ຜົນກະທົບ, ຫຼືການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວ.
