ເຄື່ອງລ້າງແຖບທີ່ມີແຖບຍາວແລະສັ້ນ

ເຄື່ອງຊັກຜ້າ Tab ທີ່ມີແຖບຍາວແລະສັ້ນທີ່ຜະລິດໂດຍໂຮງງານ Xiaoguo® ແມ່ນຖືກລັອກດ້ວຍກົນຈັກຫຼາຍກວ່າການເສຍສະຫຼະ. ການລັອກກົນຈັກໂດຍພື້ນຖານປ້ອງກັນການຫມຸນແລະຜົນກະທົບຂອງການລັອກແມ່ນຈະແຈ້ງຫຼາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງຊັກຜ້າ Tab ທີ່ມີແຖບຍາວແລະສັ້ນ, ເຊິ່ງປະຕິບັດຕາມ DIN 463, ແຫວນລັອກກົນຈັກ, ເປັນແຫວນດຽວ, ກົນຈັກທີ່ບໍລິສຸດ. ມັນໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນໂດຍຜ່ານຂະບວນການຫລໍ່ຕາຍຢ່າງດຽວ, ປະກອບດ້ວຍຊິ້ນຫູຍາວຫນຶ່ງແລະຫູສັ້ນຫນຶ່ງ, ໂດຍຕ່ອນຫູທັງສອງປະກອບເປັນມຸມປະມານ 90 °. ມັນຖືກນໍາໃຊ້ສໍາລັບ bolts hexagonal / ແກ່ນ, ບັນລຸການຕ້ານການ loosening ໂດຍຜ່ານການໂຄ້ງຂອງຫນຶ່ງຍາວແລະຫນຶ່ງຫູສັ້ນ, ແລະເຫມາະສົມສໍາລັບການສັ່ນສະເທືອນສູງ, ການໂຫຼດແບບເຄື່ອນໄຫວແລະສະພາບການຂະຫຍາຍຕົວຄວາມຮ້ອນແລະການຫົດຕົວ. ໂຄງສ້າງນີ້ສາມາດປ້ອງກັນການຫມູນວຽນຂອງຫມາກແຫ້ງເປືອກແຂງຢ່າງສົມບູນ, ບັນລຸການລັອກກົນຈັກທີ່ເຊື່ອຖືໄດ້.

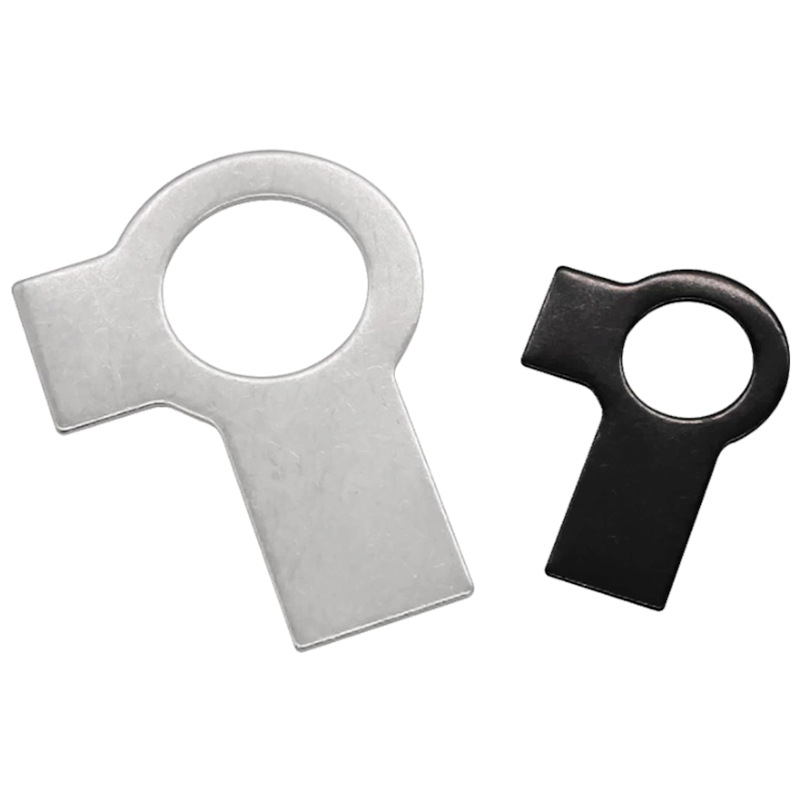

< style="text-align:center;"> Tab Washers With Long And Short Tab

ລັກສະນະໂຄງສ້າງ

ລັກສະນະໂຄງສ້າງຂອງ Tab washers ທີ່ມີແຖບຍາວແລະສັ້ນມີດັ່ງນີ້:

(1) ການຜະລິດປະສົມປະສານແມ່ພິມ

ເຄື່ອງລ້າງແຖບທັງໝົດທີ່ມີແຖບຍາວ ແລະ ສັ້ນແມ່ນເຮັດຈາກແຜ່ນດຽວຂອງໂລຫະຜ່ານຂະບວນການປະທັບຕາເຢັນ. ບໍ່ມີການເຊື່ອມໂລຫະຫຼືອົງປະກອບເພີ່ມເຕີມ, ເຮັດໃຫ້ໂຄງສ້າງທີ່ງ່າຍດາຍ, ມີຄວາມເຂັ້ມແຂງສູງແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ.

(2) ການອອກແບບຫູຄູ່ (ຫນຶ່ງຍາວແລະຫນຶ່ງສັ້ນ)

ຮ່າງກາຍຕົ້ນຕໍຂອງເຄື່ອງລ້າງແຖບທີ່ມີແຖບຍາວແລະສັ້ນແມ່ນເປັນວົງ, ແລະຫູສອງສ່ວນຂະຫຍາຍອອກໄປຂ້າງນອກຕາມຂອບທາງນອກ:

ແຖບສັ້ນ: ຄວາມຍາວສັ້ນ

ແຖບຍາວ: ຍາວກວ່າ

ຕ່ອນຫູທັງສອງປະກອບເປັນມຸມປະມານ 90 ອົງສາເຊິ່ງກັນແລະກັນ.

(3) ມີໂຄງສ້າງການປ່ອຍຄວາມກົດດັນຢູ່ຮາກຂອງຫູ.

ໃນຈຸດເຊື່ອມຕໍ່ລະຫວ່າງຊິ້ນສ່ວນຫູແລະຮ່າງກາຍເປັນວົງ, ມຸມມົນຫຼືການຫົດຕົວຂອງຄວາມກວ້າງເລັກນ້ອຍຖືກອອກແບບມາເພື່ອຫຼຸດຜ່ອນຄວາມເຂັ້ມຂົ້ນຂອງຄວາມກົດດັນໃນລະຫວ່າງການບິດແລະປ້ອງກັນບໍ່ໃຫ້ຊິ້ນຫູແຕກ.

(4) ຮ່າງກາຍຮູບທໍ່ກົມ

ຄວາມຫນາຂອງຮ່າງກາຍແມ່ນເປັນເອກະພາບ. ບໍ່ມີແຂ້ວຫຼືພື້ນຜິວ inclined ຢູ່ໃນຮ່າງກາຍ, ແລະພື້ນຜິວປົກກະຕິແລ້ວແມ່ນກ້ຽງ.

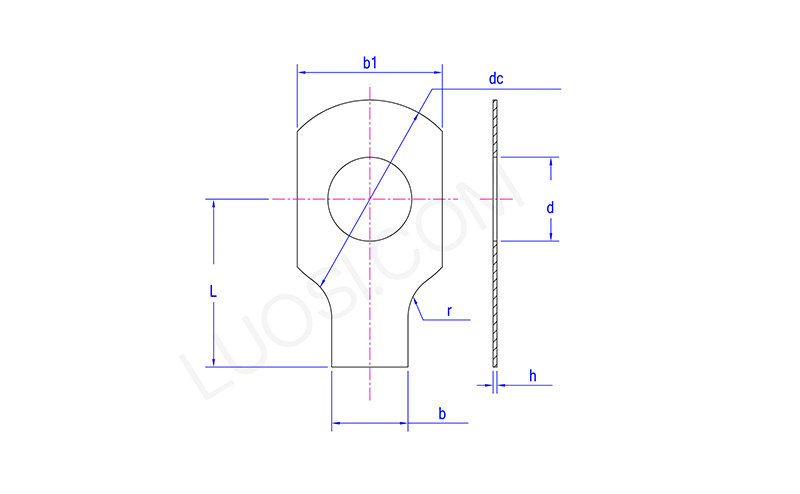

< style="text-align:center;"> Tab Washers With Long And Short Tab

ຈັນ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d ສູງສຸດ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d ນາທີ	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc ສູງສຸດ	10	14	17	19	22	26	32	32	40	45	45
dc ນາທີ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ນທ	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L ສູງສຸດ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
