ເຄື່ອງລ້າງແຖບທີ່ມີແຖບຍາວແລະປີກ

ເຄື່ອງຊັກຜ້າ Tab ທີ່ມີແຖບຍາວແລະປີກທີ່ຜະລິດໂດຍໂຮງງານ Xiaoguo® ມີຄວາມຫນ້າເຊື່ອຖືສູງທີ່ສຸດກ່ຽວກັບຫນ້າທີ່ຕ້ານການວ່າງ. ເຖິງແມ່ນວ່າພາຍໃຕ້ເງື່ອນໄຂການສັ່ນສະເທືອນແລະຜົນກະທົບຢ່າງຕໍ່ເນື່ອງ, ພວກເຂົາສາມາດຮັກສາສະຖານະລັອກໄດ້ດີ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫຼັກການການເຮັດວຽກຂອງ Tab Washers ທີ່ມີແຖບຍາວແລະປີກແມ່ນອີງໃສ່ການລັອກກົນຈັກອັນບໍລິສຸດ, ແທນທີ່ຈະເປັນ friction ຫຼື elasticity. ກົນໄກຫຼັກແມ່ນເພື່ອງໍສອງຕ່ອນຫູ, ດັ່ງນັ້ນທາງກາຍະພາບປ້ອງກັນບໍ່ໃຫ້ຫມາກແຫ້ງເປືອກແຂງ (ຫຼືຫົວ bolt) ຈາກການຫມຸນທຽບກັບ workpiece ໄດ້.

[1] ວຽກງານສະເພາະຂະບວນການ

(1) ການຕິດຕັ້ງປົກກະຕິ, ມີແຖບຫູຈອງໄວ້

ວາງ Tab Washers ທີ່ມີແຖບຍາວແລະປີກໃສ່ສະລັອດ, ຫຼັງຈາກນັ້ນໃຫ້ແຫນ້ນແຫນ້ນ. ໃນຈຸດນີ້, ແຖບຫູທັງສອງຍັງຄົງຊື່ແລະບໍ່ໄດ້ງໍ.

(2) ງໍຫູສັ້ນ ແລະ ລັອກໝາກຖົ່ວ

ໃຊ້ປາກມ້ຽນເພື່ອງໍຫູສັ້ນຂຶ້ນ, ເຮັດໃຫ້ພວກມັນຕິດຢູ່ດ້ານໜຶ່ງຂອງໝາກແຫ້ງເປືອກແຂງ. ຫູສັ້ນຄວນພັກຜ່ອນກັບຍົນຂອງຫມາກແຫ້ງເປືອກແຂງເພື່ອປ້ອງກັນບໍ່ໃຫ້ມັນຫມຸນ.

(3) ງໍຫູຍາວ ແລະແກ້ໄຂ Tab Washers ດ້ວຍແຖບຍາວ ແລະປີກ

ງໍຫູຍາວລົງລຸ່ມຫຼືໄປທາງຂ້າງ, ເພື່ອໃຫ້ພວກເຂົາສາມາດຈັບຂອບຂອງ workpiece ໄດ້, ໃສ່ເຂົ້າໄປໃນຮູສະລັອດຕິງກ່ຽວກັບ workpiece ຫຼືພັກຜ່ອນຕໍ່ກັບ protrusion ຄົງທີ່.

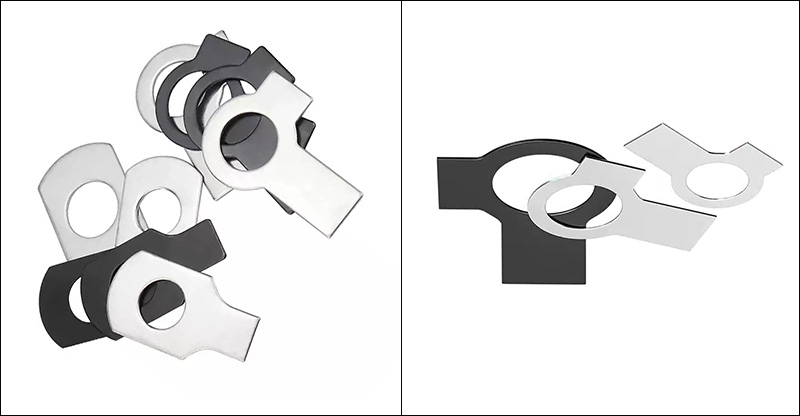

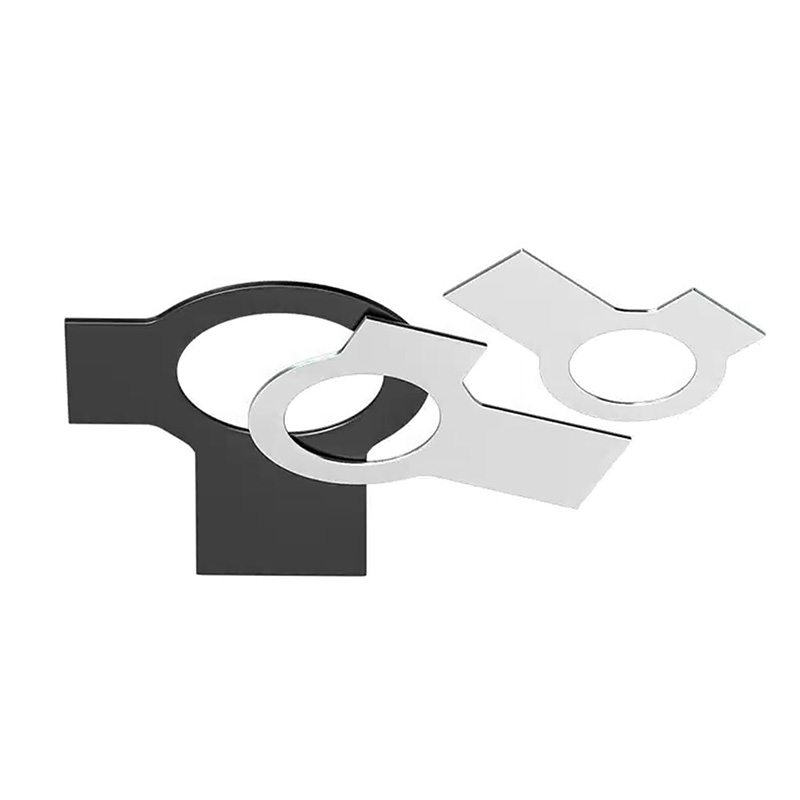

Tab Washers With Long Tab And Wings

【2】ການກໍານົດຜົນກະທົບສຸດທ້າຍ

ຫູຍາວໄດ້ແກ້ໄຂເຄື່ອງຊັກຜ້າໃສ່ບ່ອນເຮັດວຽກ, ຮັບປະກັນວ່າເຄື່ອງຊັກຜ້າບໍ່ສາມາດຫມຸນໄດ້.

ຫູສັ້ນ lock nut ແລະ washer ຮ່ວມກັນ, ແລະຫມາກແຫ້ງເປືອກແຂງບໍ່ສາມາດຫມຸນໄດ້.

ເນື່ອງຈາກບໍ່ມີການເຄື່ອນໄຫວທີ່ກ່ຽວຂ້ອງສາມາດເກີດຂຶ້ນລະຫວ່າງເຄື່ອງຊັກຜ້າແລະຫມາກແຫ້ງເປືອກແຂງ, ການເຊື່ອມຕໍ່ bolt ຖືກລັອກຢ່າງສົມບູນ.

【3】ຄວາມແຕກຕ່າງຈາກ friction ອີງໃສ່ກົນໄກຕ້ານການຫຼຸດລົງ

Friction lock: ມັນປ້ອງກັນການຫມຸນໂດຍການສ້າງຄວາມຕ້ານທານ. ການສັ່ນສະເທືອນອາດຈະເອົາຊະນະຄວາມຕ້ານທານນີ້ແລະເຮັດໃຫ້ເກີດການຜ່ອນຄາຍ.

ເຄື່ອງລ້າງແຖບທີ່ມີແຖບຍາວແລະປີກ: ໂດຍການແຊກແຊງທາງດ້ານຮ່າງກາຍໂດຍກົງ, ຕາບໃດທີ່ຊິ້ນສ່ວນຫູບໍ່ງໍຫຼືເສຍຫາຍ, ຫມາກແຫ້ງເປືອກແຂງຈະບໍ່ຫມຸນຢ່າງແທ້ຈິງ. ກົນໄກການລັອກນີ້ບໍ່ໄດ້ຮັບຜົນກະທົບຈາກການສັ່ນສະເທືອນ, ການຫລໍ່ລື່ນ, ຫຼືການປ່ຽນແປງອຸນຫະພູມ.

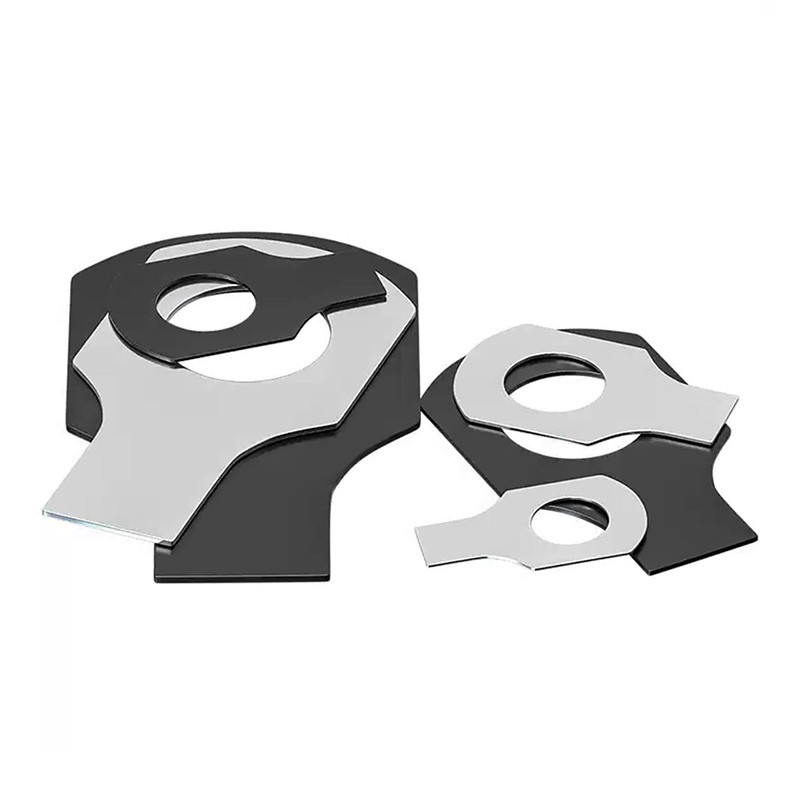

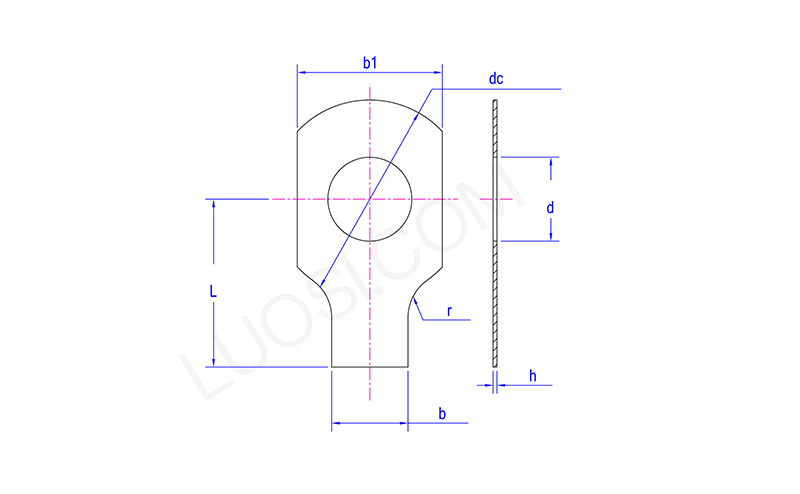

Tab Washers With Long Tab And Wings

ຈັນ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d ສູງສຸດ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d ນາທີ	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc ສູງສຸດ	10	14	17	19	22	26	32	32	40	45	45
dc ນາທີ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ນທ	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L ສູງສຸດ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
