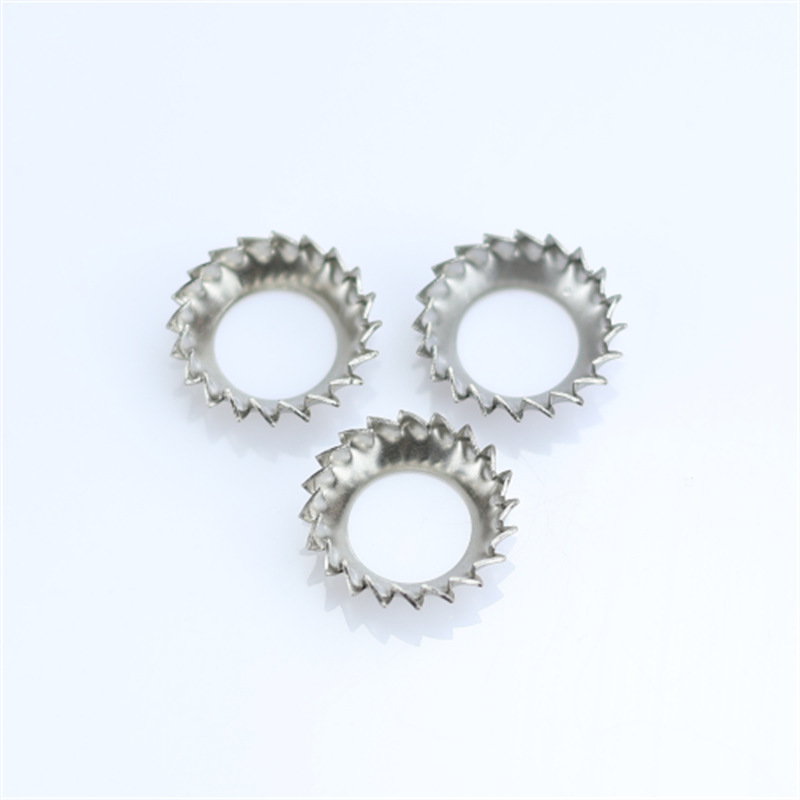

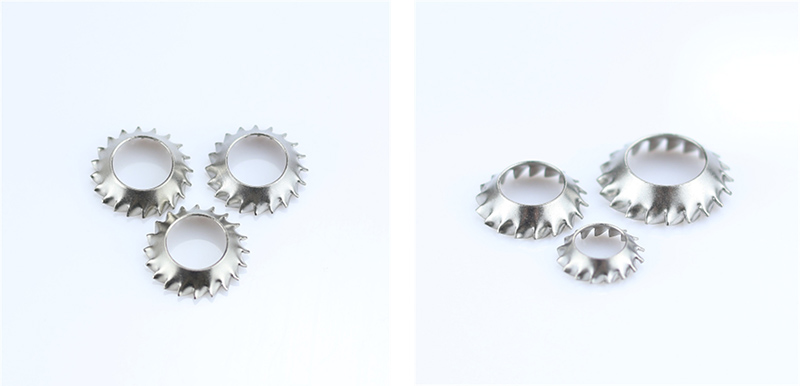

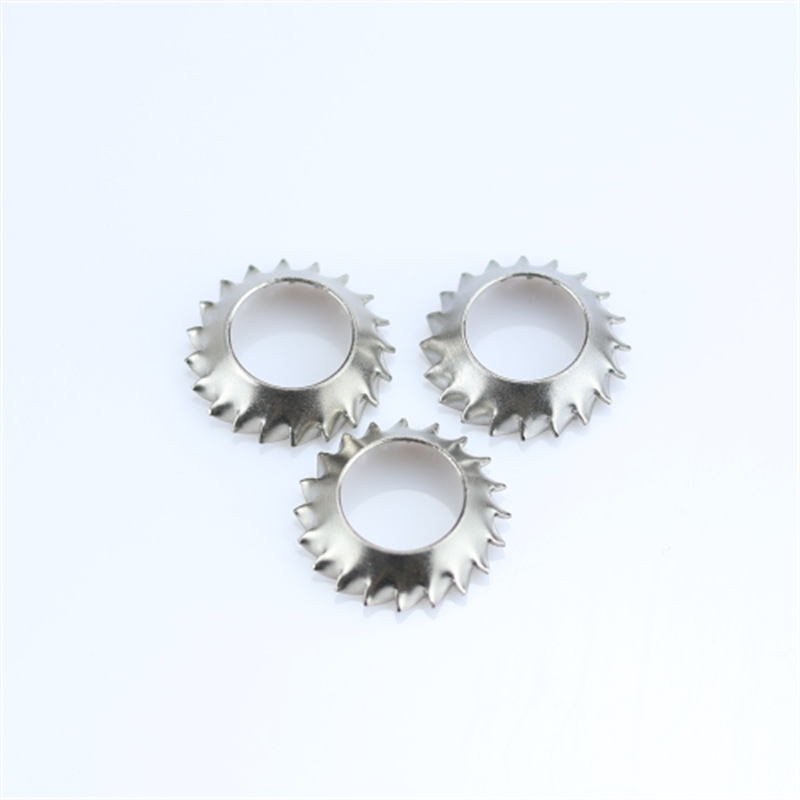

Toothed Lock washers With Countersunk

ໂຄງປະກອບການຂອງປະເພດຂອງເຄື່ອງລ້າງ lock Toothed ທີ່ມີ countersunk ສາມາດເຂົ້າໃຈໄດ້ໂດຍລັກສະນະຫຼັກຂອງມັນ. ແຕ່ລະພາກສ່ວນເຮັດວຽກຮ່ວມກັນເພື່ອບັນລຸການຕິດຕັ້ງລຽບ, elastic pre-tightening, ແລະທີ່ເຂັ້ມແຂງຕ້ານການ loosening.

Countersunk Profile

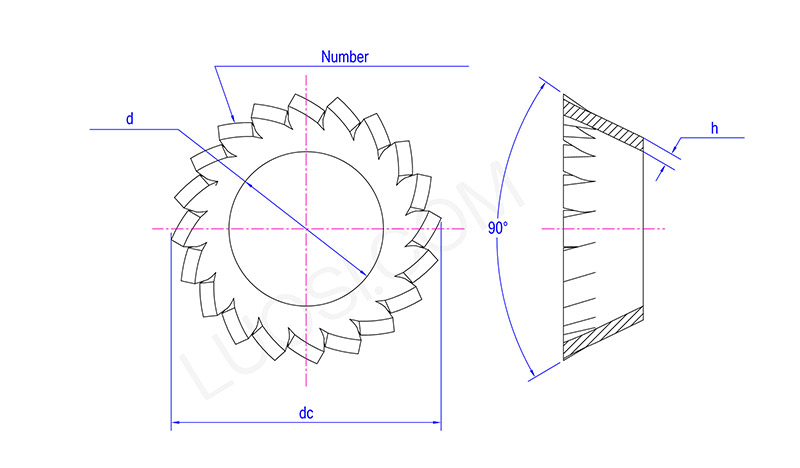

ຮູດ້ານໃນຂອງເຄື່ອງຊັກ lock ແຂ້ວເລ່ືອທີ່ມີ countersunk ແມ່ນເຄື່ອງຈັກດ້ວຍ chamfer countersunk ມາດຕະຖານ 45 °, ກົງກັບມຸມຮູບຈວຍຂອງ screws countersunk ມາດຕະຖານ. ມັນເຫມາະສົມສໍາລັບ countersunk cross-head ແລະ countersunk screw hexagonal.

ໃນ​ລະ​ຫວ່າງ​ການ​ຕິດ​ຕັ້ງ, washer ໄດ້​ຖືກ​ໃສ່​ເຂົ້າ​ໄປ​ໃນ​ຂຸມ countersunk ຂອງ workpiece ໄດ້​ຢ່າງ​ເຕັມ​ທີ່, ປ່ອຍ​ໃຫ້​ຫົວ screw ໄດ້ flush ກັບ​ຫຼື​ຕ​່​ໍ​າ​ເລັກ​ນ້ອຍ​ກ​່​ວາ​ດ້ານ​ຂອງ workpiece ໄດ້.

ຟັງຊັນ: ເພື່ອຮັບປະກັນວ່າພື້ນຜິວປະກອບແມ່ນຮາບພຽງແລະລຽບ, ໂດຍບໍ່ມີການ protrusions ໃດ, ແລະບໍ່ເຮັດໃຫ້ເກີດຄວາມບໍ່ສະບາຍໃນເວລາທີ່ສໍາຜັດ, ຫຼືບໍ່ແຊກແຊງກັບອົງປະກອບອື່ນໆ.

ຮ່າງກາຍຮູບຈວຍ / Dished

Toothed lock washers with countersunk ມີໂຄງປະກອບການ umbrella ຮູບຈວຍຢູ່ໃນລັດຟຣີ (ກັບກາງແມ່ນສູງກວ່າແລະຂອບຕ່ໍາ, ຫຼືກາງແມ່ນຕ່ໍາແລະຂອບແມ່ນສູງ, ຂຶ້ນກັບການອອກແບບສະເພາະ), ແລະມັນມີຄວາມສາມາດປະກົດຕົວໃນການ deform elastically.

ເມື່ອສະກູຖືກແຫນ້ນ, ໂຄງສ້າງຂອງຮູບຈວຍຖືກແປ, ເຮັດໃຫ້ມີຜົນບັງຄັບໃຊ້ການຟື້ນຕົວຕາມແກນຢ່າງຕໍ່ເນື່ອງ.

ການທໍາງານ: ສະຫນອງການ preload elastic, ຊົດເຊີຍສໍາລັບຊ່ອງຫວ່າງທີ່ເກີດຈາກການຂະຫຍາຍຄວາມຮ້ອນ, ການສວມໃສ່ຫຼືການຜິດປົກກະຕິຂອງວັດສະດຸ, ແລະປ້ອງກັນບໍ່ໃຫ້ bolt ຈາກ loosening.

ແຂ້ວເລື່ອຍພາຍນອກ

ໃນວົງຮອບນອກຂອງເຄື່ອງຊັກຜ້າກັນເປື້ອນດ້ວຍແຂ້ວເລື່ອຍ, ມີການຈັດລຽງແບບເປັນແຖວຂອງແຂ້ວຮາກແຫຼມ. ຮູບຮ່າງຂອງແຂ້ວແມ່ນແຫຼມແລະເປັນປົກກະຕິ, ມີປາຍແຂ້ວຊີ້ອອກ.

ໃນເວລາທີ່ tightening, ແຂ້ວກັດເຂົ້າໄປໃນຫນ້າດິນຂອງ workpiece ໄດ້ (ຫຼືຍົນໂລຫະຕິດຕໍ່), ກອບເປັນຈໍານວນຫຼາຍຈຸດຂອງ locking ກົນຈັກ, ຢ່າງຫຼວງຫຼາຍເພີ່ມຄວາມຕ້ານທານ friction ແລະປ້ອງກັນບໍ່ໃຫ້ screw ຈາກ rotating ແລະ loosening ຈາກສາເຫດຮາກຂອງມັນ.

ຟັງຊັນ: ເພື່ອຕ້ານການຫມຸນຫມຸນທີ່ເກີດຈາກການສັ່ນສະເທືອນຫຼືຜົນກະທົບ.

ແຂ້ວສາມາດເຈາະສີ, ຊັ້ນ oxide ຫຼືການເຄືອບ, ດັ່ງນັ້ນການສ້າງເສັ້ນທາງດິນໄຟຟ້າ.

ໂຄງສ້າງຮ່າງກາຍແບບວົງປິດປະສົມປະສານ

ສິ້ນທັງຫມົດບໍ່ມີຊ່ອງເປີດຫຼືຂໍ້ຕໍ່, ແລະຖືກສ້າງຕັ້ງຂຶ້ນໂດຍຜ່ານຂະບວນການ stamping ດຽວ. ມັນຖືກກົດດັນໃຫ້ເທົ່າທຽມກັນແລະບໍ່ຫນ້າຈະແຕກ. ມັນມີຄວາມຫມັ້ນຄົງຂອງໂຄງສ້າງທີ່ເຂັ້ມແຂງເຖິງແມ່ນວ່າພາຍໃຕ້ເງື່ອນໄຂການສັ່ນສະເທືອນໃນໄລຍະຍາວ.

ພື້ນຜິວຮອງພື້ນ

ດ້ານລຸ່ມທີ່ຕິດຕໍ່ກັບ workpiece ແມ່ນຍົນກ້ຽງບໍ່ມີ burrs. ມັນຈະບໍ່ຂັດແຜ່ນໂລຫະ, ອະລູມິນຽມ, ຊິ້ນສ່ວນທີ່ຖືກທາສີ, ຫຼືຊິ້ນສ່ວນພາດສະຕິກ, ແລະເຫມາະສົມສໍາລັບການປະກອບທີ່ຊັດເຈນແລະຮູບລັກສະນະ.
