ເຄື່ອງຊັກຜ້າແບບພັບດ້ວຍຕົວເອງສອງເທົ່າ

ເຄື່ອງຊັກຜ້າແບບລັອກແບບສອງພັບທີ່ສະໜອງໃຫ້ໂດຍໂຮງງານ Xiaoguo® ປະຖິ້ມວິທີການລັອກແບບດັ້ງເດີມ ແລະນຳໃຊ້ຫຼັກການຕ້ານການຜ່ອນຄາຍຂອງຄວາມຕຶງຄຽດແທນການເກີດການເສຍສະຫຼະ, ເສີມຂະຫຍາຍປະສິດທິພາບຢ່າງຫຼວງຫຼາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຫຼັກການຕ້ານການພວນຫຼັກຂອງເຄື່ອງຊັກຜ້າແບບລັອກສອງເທົ່າຢູ່ໃນ: ການແປງພະລັງງານທີ່ເປັນອັນຕະລາຍທີ່ເກີດຈາກການສັ່ນສະເທືອນຢ່າງຈິງຈັງເປັນຜົນບັງຄັບໃຊ້ສໍາລັບການລັອກ. ແທນທີ່ຈະອີງໃສ່ວິທີການແບບດັ້ງເດີມຂອງການນໍາໃຊ້ແຫວນຍຶດເພື່ອປ້ອງກັນການວ່າງຜ່ານ "friction", ກົນໄກທີ່ສະຫລາດກວ່າໄດ້ຖືກຮັບຮອງເອົາ:

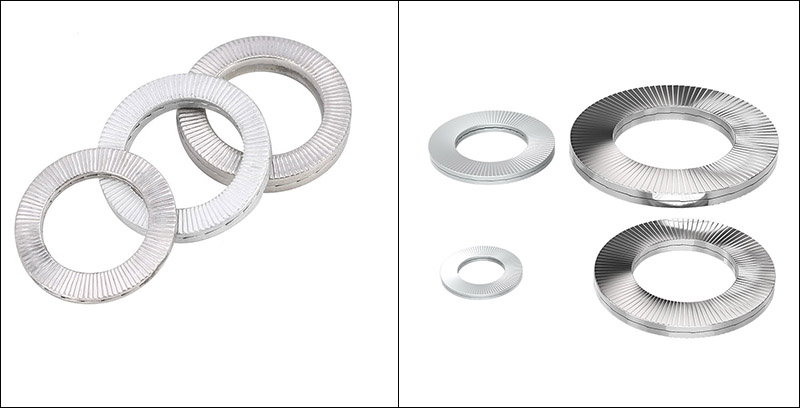

Two Fold Self Locking Washers

(1) ການເຄັ່ງຄັດເບື້ອງຕົ້ນ: ການວາງຕໍາແຫນ່ງສອງດ້ານ

ໃນລະຫວ່າງການຕິດຕັ້ງ, ດ້ານຮູບຮ່າງຂອງ wedge ຂອງສອງ washer ແມ່ນສອດຄ່ອງກັນແລະຖືກນໍາໃຊ້ເປັນຄູ່.

ການສ້ອມແຊມພາຍນອກ: ເມື່ອບີບອັດແໜ້ນ, ແຂ້ວອັນລະອຽດຂອງຮາກຢູ່ດ້ານນອກຂອງເຄື່ອງຊັກຜ້າແບບລັອກດ້ວຍຕົນເອງສອງເທົ່າຈະກັດຢ່າງແໜ້ນໜາໃສ່ຫົວໝຸນ/ລັອດ ແລະ ດ້ານຂອງຊິ້ນວຽກ, ຜະນຶກເຂົ້າກັນຢ່າງແໜ້ນໜາ ແລະປ້ອງກັນການເລື່ອນ.

ການເກັບຮັກສາພາຍໃນ: ໃນຈຸດນີ້, ດ້ານໃນຮູບ wedge (ແຂ້ວຂະຫນາດໃຫຍ່) ຢູ່ດ້ານໃນຂອງສອງ washer ແມ່ນຕິດຕໍ່ກັນຢ່າງໃກ້ຊິດກັບກັນແລະກັນ, ແຕ່ບໍ່ມີການເຄື່ອນໄຫວພີ່ນ້ອງເກີດຂຶ້ນ, ດັ່ງນັ້ນຈຶ່ງສະຫນອງພື້ນທີ່ສໍາລັບການປະຕິບັດກົນຈັກຕໍ່ມາ.

(2) ການກະຕຸ້ນການຜ່ອນຄາຍ: ຄວາມຜິດປົກກະຕິຫຼາຍກວ່າການເລື່ອນ

ເມື່ອອຸປະກອນເຮັດວຽກຢູ່ໃນສະພາບແວດລ້ອມສັ່ນສະເທືອນ, ຫມາກແຫ້ງເປືອກແຂງເລີ່ມສະແດງທ່າອ່ຽງເລັກນ້ອຍຫຼາຍ.

ເນື່ອງຈາກຄວາມຈິງທີ່ວ່າຜົນບັງຄັບໃຊ້ friction ຂອງແຂ້ວ radial ນອກແມ່ນຫຼາຍກ່ວາຂອງດ້ານໃນ wedge ຮູບຮ່າງ, ການເຄື່ອນໄຫວຈະບໍ່ເກີດຂຶ້ນລະຫວ່າງຫມາກແຫ້ງເປືອກແຂງແລະສອງເທົ່າຕົວ washers locking.

ການເຄື່ອນໄຫວພຽງແຕ່ແມ່ນວ່າສອງເຄື່ອງຊັກຜ້າ "ເລື່ອນອອກຈາກບ່ອນ" ຕໍ່ກັນແລະກັນຕາມຫນ້າດິນທີ່ມີຮູບແຂບຢູ່ດ້ານໃນ.

(3) ການບັນລຸການລັອກຕົນເອງ: ກະແຈຂອງຜົນກະທົບ wedge

ເມື່ອອຸປະກອນສັ່ນສະເທືອນ ຫຼື ປະສົບກັບແຮງທີ່ເໜັງຕີງ, ແຮງຕ້ານທານທີ່ມີພະລັງທີ່ສ້າງຂຶ້ນໂດຍພື້ນຜິວຮູບຫອກຈະຍົກເລີກການສັ່ນສະເທືອນເຫຼົ່ານີ້ທັນທີ. ນີ້ປ້ອງກັນບໍ່ໃຫ້ bolt ຈາກການ rotating ໃນທິດທາງກົງກັນຂ້າມແລະ converts ພະລັງງານການສັ່ນສະເທືອນເຂົ້າໄປໃນຜົນບັງຄັບໃຊ້ locking ຂອງ washers locking ສອງເທົ່າຕົວຂອງມັນເອງ, ບັນລຸຜົນກະທົບຂອງ "ໄດ້ tighter ຫຼາຍມັນ vibrates", ດັ່ງນັ້ນຈຶ່ງປ້ອງກັນບໍ່ໃຫ້ loosening ຈາກສາເຫດຮາກຂອງມັນ.

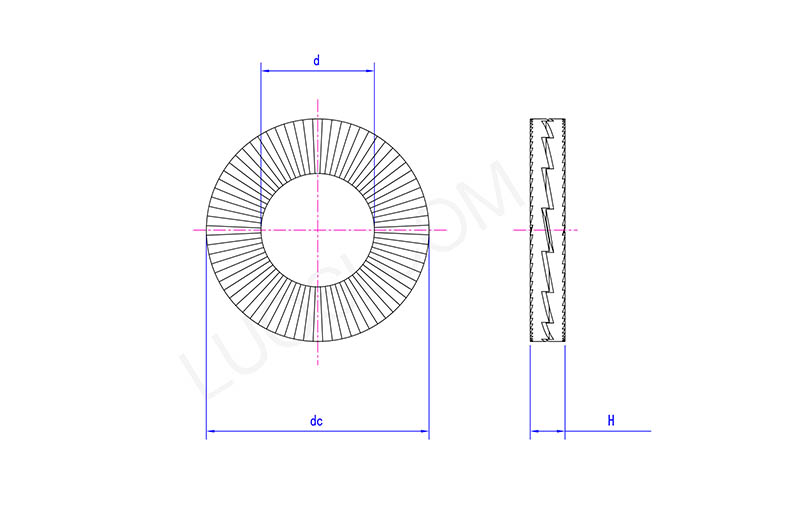

Two Fold Self Locking Washers

ຈັນ	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d ສູງສຸດ	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d ນາທີ	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc ສູງສຸດ	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H ສູງສຸດ	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H ນທ	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
