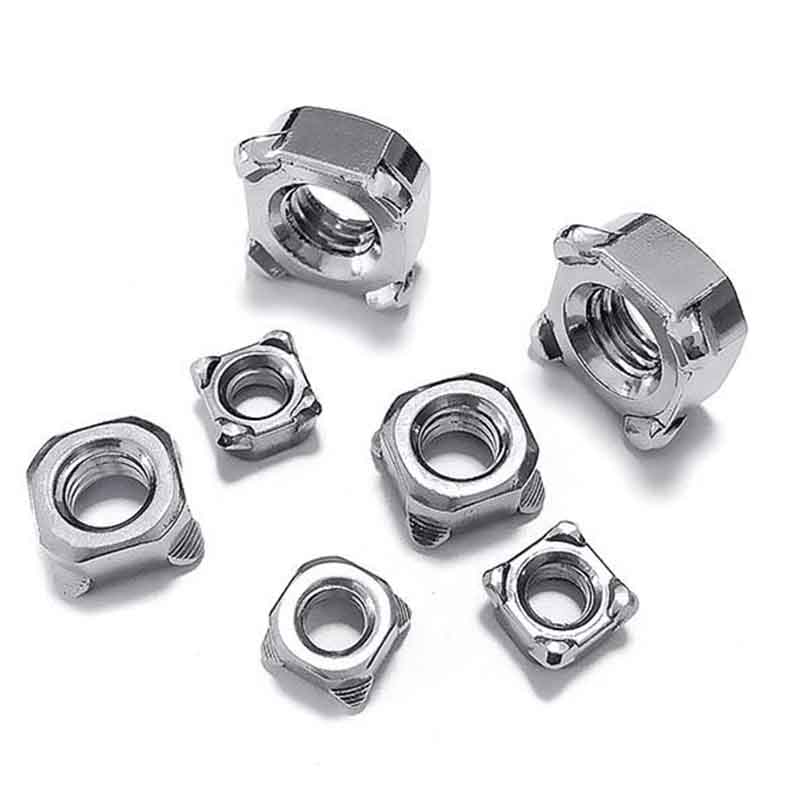

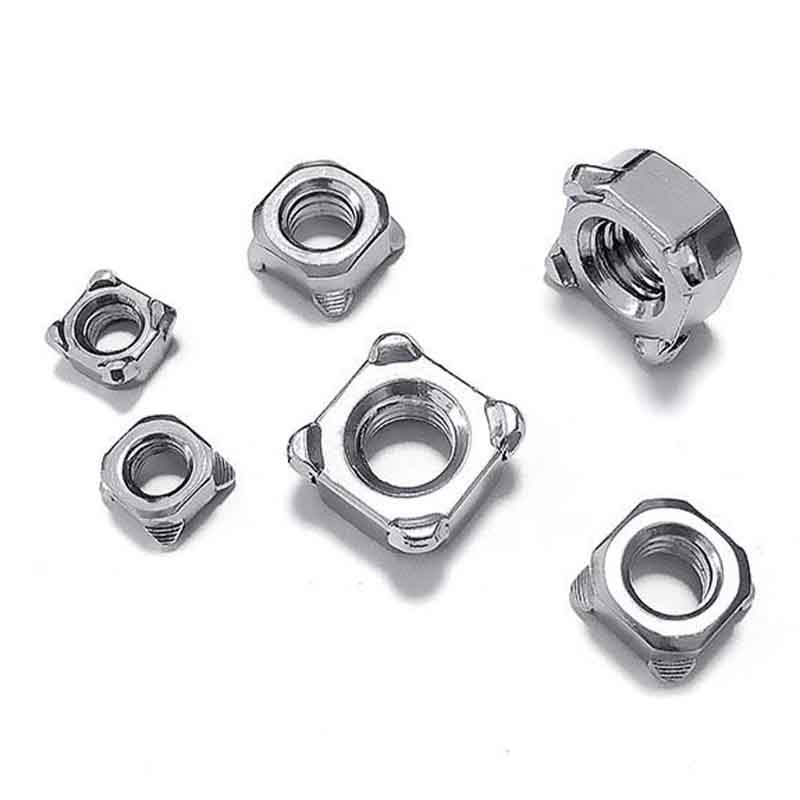

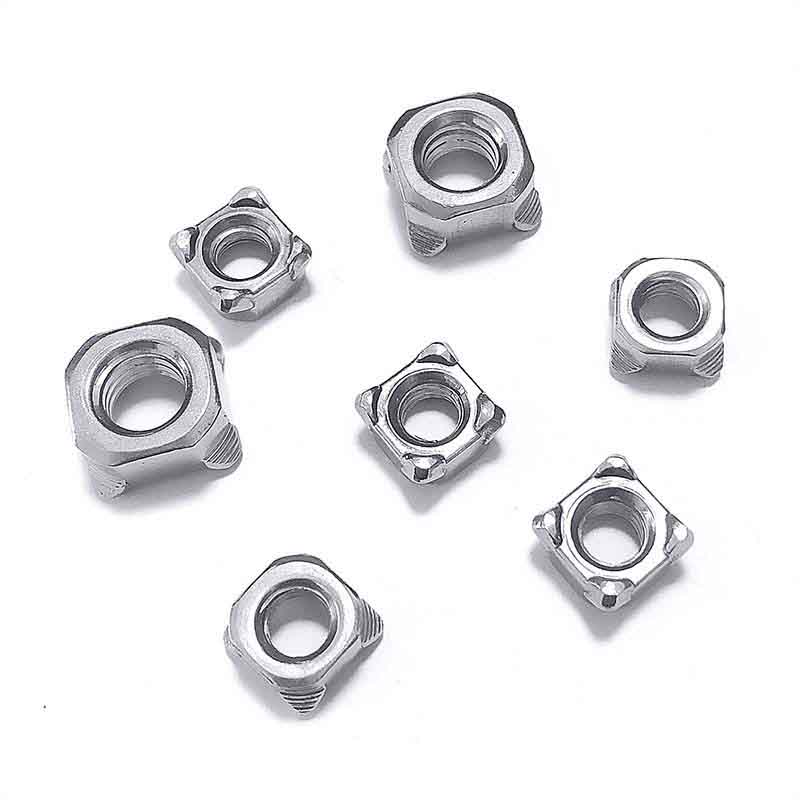

ປະເພດແກ່ນຂອງ Weld B Square ແມ່ນຢູ່ໃນຮູບສີ່ຫຼ່ຽມມົນທັງຫມົດ. ພວກເຂົາມີຮູທີ່ມີຢູ່ໃນກາງແລະແຕ່ລະສີ່ແຈມີ protrusion ຂະຫນາດນ້ອຍ, ເຊິ່ງຖືກອອກແບບໂດຍສະເພາະສໍາລັບຈຸດປະສົງການເຊື່ອມ. ຈາກ M4 ເຖິງ M12, ທັງຫມົດມີຢູ່ແລະມີໄລປະຕູທີ່ສອດຄ້ອງກັນກໍ່ມີ.
ປະເພດ b type b suxed weleded ແກ່ນບໍ່ມີຮູຫລືມູມທີ່ລຽບງ່າຍ; ແທນທີ່ຈະ, ມີຈຸດເດັ່ນທີ່ແຕກຕ່າງກັນໃນແຕ່ລະແຈ. ນີ້ແມ່ນຄຸນລັກສະນະຫຼັກ. ທ່ານສາມາດເຊື່ອມຕໍ່ໂດຍກົງກ່ຽວກັບການອັດສະຈັນເຫຼົ່ານີ້. ການອອກແບບນີ້ມັກຈະສະຫນອງເປັນສິ່ງທີ່ເປັນເອກະພາບທີ່ເປັນເອກະພາບຫຼາຍກວ່ານັ້ນເພາະວ່າຈຸດປະສົງຈະລະລາຍແລະຟິວກັບແຜ່ນໂລຫະທີ່ຕິດພັນ. ນີ້ແມ່ນສະເພາະທົ່ວໄປ, ໂດຍສະເພາະໃນອຸດສາຫະກໍາລົດຍົນ.
ຖ້າທ່ານໃຊ້ອຸປະກອນການເຊື່ອມໂລຫະທີ່ມີການເຊື່ອມໂລຫະ, ແກ່ນຂອງເນື້ອທີ່ປົກກະຕິແລ້ວແມ່ນມີທາງເລືອກທີ່ເຫມາະສົມກວ່າການປະຕິບັດ. ສິ່ງທີ່ຍົກຂຶ້ນມາເຫຼົ່ານີ້ໄດ້ຖືກອອກແບບມາເພື່ອໃຫ້ການເຊື່ອມໂລຫະທີ່ເຊື່ອມໂລຫະທີ່ເຊື່ອມໂລຫະເພື່ອກົດໃສ່ພວກມັນ. ການກົດດັນຄວບຄຸມການເຊື່ອມໂລຫະເສັ້ນທາງໃນປະຈຸບັນແລະສາມາດຄາດເດົາໄດ້, ເຮັດໃຫ້ພື້ນຖານເປັນແກນທີ່ແຂງແຮງ. ສິ່ງນີ້ເຮັດໃຫ້ພວກມັນເຫມາະສົມກັບສາຍການຜະລິດເຊື່ອມໂລຫະທີ່ໃຊ້ໄດ້ໂດຍອັດຕະໂນມັດສໍາລັບຜະລິດຕະພັນມະຫາຊົນ. ພຽງແຕ່ວາງມັນໃສ່ຈານເຫຼັກແລະທ່ານສາມາດບອກໄດ້ທັນທີວ່າມັນຖືກວາງໄວ້ຢ່າງຖືກຕ້ອງ. ການເຊື່ອມໂລຫະສີ່ຂະຫນາດທີ່ມີຂະຫນາດດຽວກັນ, ແລະພວກມັນມີຂະຫນາດຮ້ອນໃນລະຫວ່າງການເຊື່ອມໂລຫະ, ເຮັດໃຫ້ມັນບໍ່ດີ. ຮູທີ່ກະທູ້ແມ່ນກົງ, ແລະໄລປະຕູສາມາດໃສ່ໄດ້ຢ່າງສະດວກສະບາຍໂດຍບໍ່ໄດ້ຮັບການຕິດ. ເຖິງແມ່ນວ່າແຜ່ນເຫຼັກທີ່ມີຄວາມເສີຍເມີຍ, ຕາບໃດທີ່ແກ່ນໄດ້ເຊື່ອມໂລຫະຢ່າງຖືກຕ້ອງ, ໄລປະຕູສາມາດຖືກມັດຕະຫຼອດໄປ.
ແກ່ນທີ່ເຊື່ອມໂລຫະປະເພດປະເພດ B. ສ່ວນທີ່ຍົກສູງຂື້ນຂອງການອອກແບບຊ່ວຍໃຫ້ຄວາມຮ້ອນທີ່ພຽງພໍເຂົ້າໄປໃນພື້ນຖານຫມາກໄມ້ແລະໂລຫະປະສົມ, ເຖິງແມ່ນວ່າຄວາມຫນາຂອງແຜ່ນບໍ່ມີ.

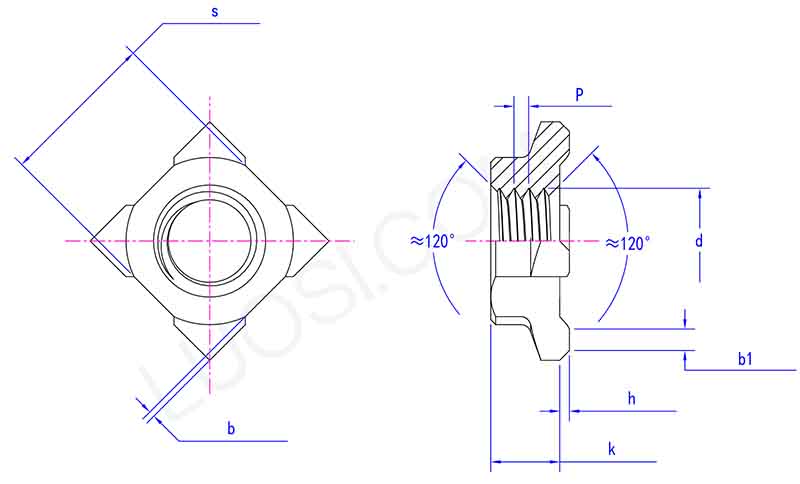

ມອນ |
M4 | M5 | m6 | m8 | M10 | m12 |
P |
0.7 | 0.8 | 1 | 1 | 1.25 | 1 | 1.25 | 1.5 | 1.25 | 1.5 | 1.75 |
h ສູງສຸດ |
1 | 1 | 1 | 1 | 1 | 1.2 |
h min |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
k ສູງສຸດ |
3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
k min |
3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
s max |
7 | 8 | 10 | 13 | 16 |
18 |
s min |
6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
b max |
0.5 |
0.5 |
0.5 | 1 | 1 | 1 |
b min |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
B1 Max |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
B1 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
