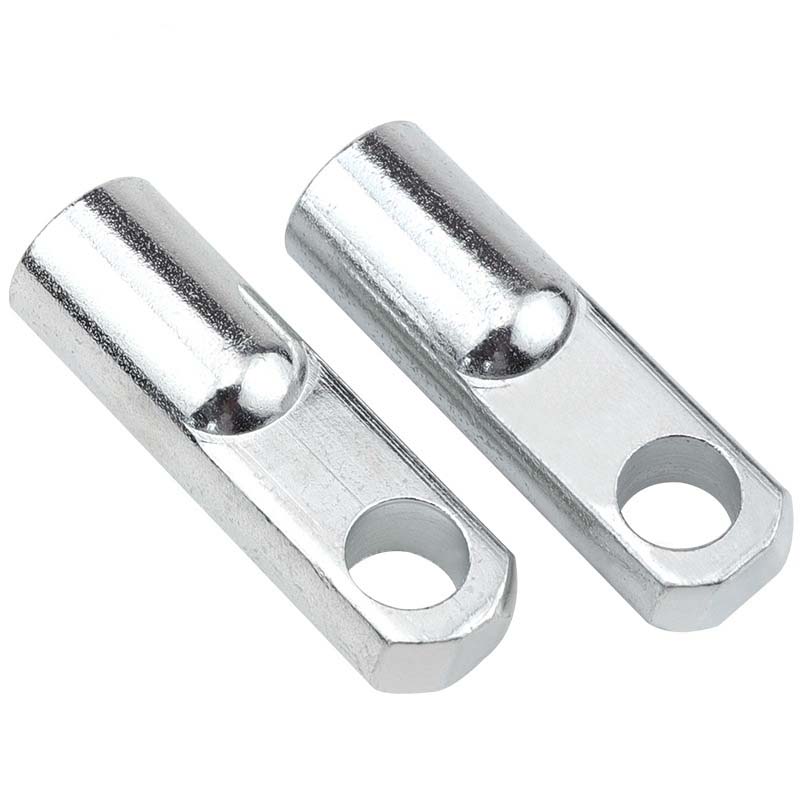

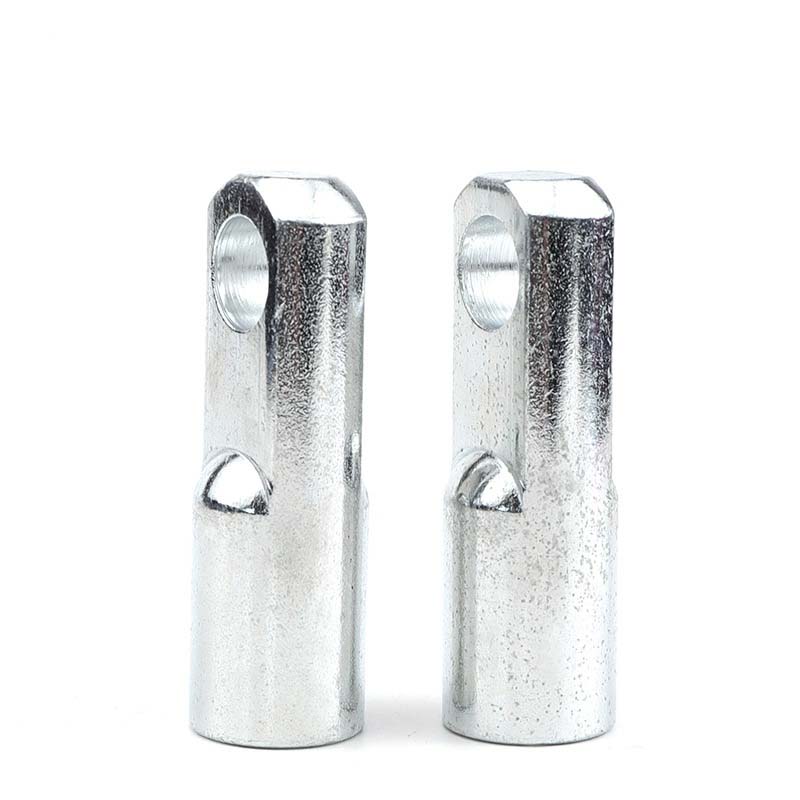

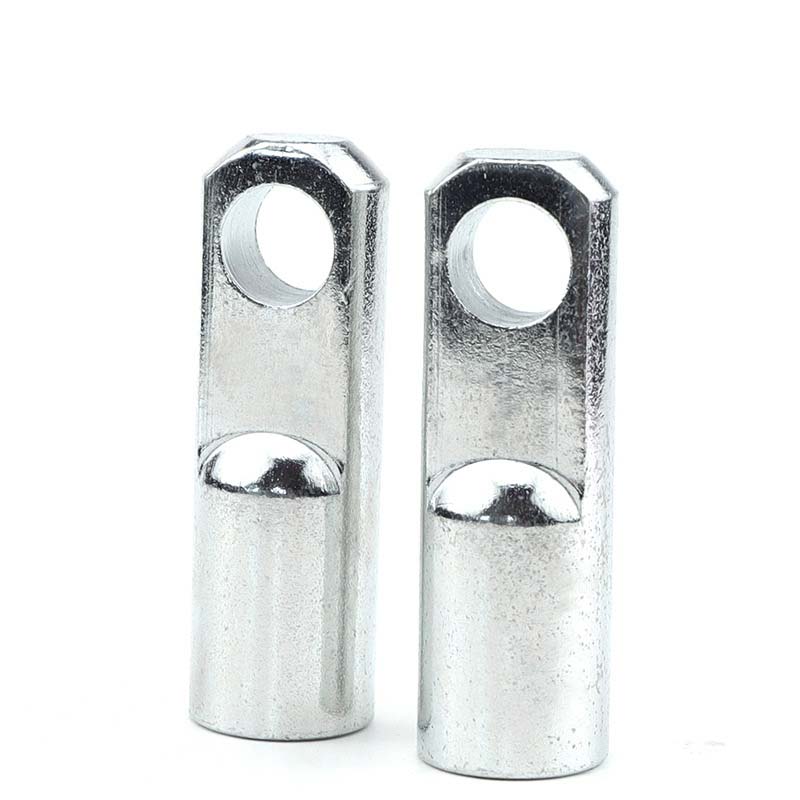

Clevis Type I Connector

ຕົວເຊື່ອມຕໍ່ Clevis ປະເພດ I ແມ່ນອົງປະກອບເຊື່ອມຕໍ່ກົນຈັກທົ່ວໄປ. ຮູຂອງເຂົາເຈົ້າຖືກນໍາໃຊ້ເພື່ອໃສ່ pins ຫຼື bolts ເພື່ອເຊື່ອມຕໍ່ອົງປະກອບອື່ນໆ. ການຕິດຕັ້ງທີ່ເຫມາະສົມຮັບປະກັນການຊີ້ນໍາທີ່ລຽບງ່າຍ. Xiaoguo®ໃຊ້ວັດສະດຸທີ່ໄດ້ຮັບການທົດສອບຢ່າງລະອຽດແລະໄດ້ມາດຕະຖານທີ່ມີຄຸນນະພາບທີ່ກ່ຽວຂ້ອງ, ຮັບປະກັນການນໍາໃຊ້ໃນໄລຍະຍາວ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໂຕເຊື່ອມຕໍ່ Clevis type I ມັກຈະໄດ້ຮັບການຮັກສາພື້ນຜິວເຊັ່ນ: ການເຄືອບ nickel (ບໍ່ມີໄຟຟ້າ), ການເຄືອບສັງກະສີ, ຫຼື anodizing. ການປິ່ນປົວເຫຼົ່ານີ້ຊ່ວຍໃຫ້ເຂົາເຈົ້າຕ້ານການ rust, ຫຼຸດຜ່ອນ friction, ແລະໃຫ້ເຂົາເຈົ້າເບິ່ງສໍາເລັດຮູບ. ຄໍາແນະນໍາແມ່ນຂັດຫຼືດິນເພື່ອໃຫ້ກ້ຽງທີ່ສຸດ, ຫຼຸດຜ່ອນ friction ລະຫວ່າງການເຄື່ອນໄຫວ. ສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງເຊັ່ນ: ອຸນຫະພູມສູງຫຼືລະດັບສານເຄມີສູງ, ພວກເຮົາເພີ່ມການເຄືອບພິເສດເຊັ່ນ Teflon (PTFE). ການປິ່ນປົວເຫຼົ່ານີ້ທັງຫມົດເຮັດໃຫ້ pins ໃຊ້ໄດ້ດົນນານແລະເຮັດວຽກທີ່ເຊື່ອຖືໄດ້, ເຖິງແມ່ນວ່າໃນເວລາທີ່ໃຊ້ໃນສະພາບຮ້າຍແຮງ.

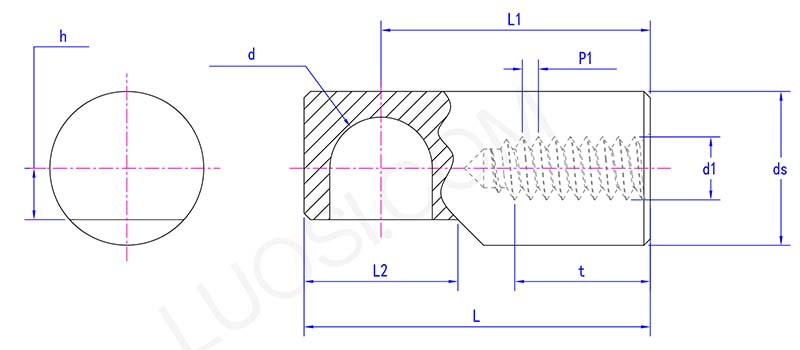

Clevis type I connector parameter

ຈັນ	Φ8	Φ10	Φ12
d ສູງສຸດ	8.058	10.058	12.07
d ນາທີ	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

ຂະໜາດ

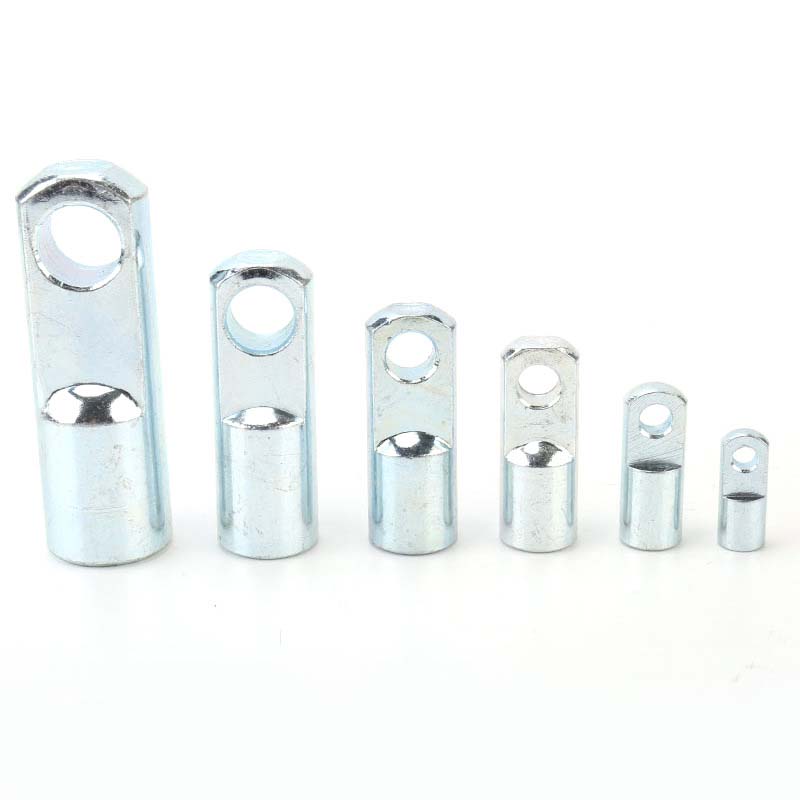

ຕົວເຊື່ອມຕໍ່ Clevis ປະເພດ I ມີຂະຫນາດຕັ້ງແຕ່ບາງໆເຖິງ 2mm ຫາ chunky 50mm, ແລະພວກເຂົາສາມາດຍາວເຖິງ 300mm ຖ້າຈໍາເປັນ. ຄໍາແນະນໍາຂອງລູກປືນກົງກັບລູກປືນມາດຕະຖານຫຼືພຸ່ມໄມ້ທີ່ເຈົ້າພົບໃນເຄື່ອງມືສ່ວນໃຫຍ່. ພວກມັນຖືກສ້າງຂື້ນຢ່າງແນ່ນອນ (ເຊັ່ນ: ± 0.01 ມມໃນບາງກໍລະນີ) ດັ່ງນັ້ນພວກມັນເຫມາະກັບພາກສ່ວນຕ່າງໆໂດຍບໍ່ມີການຕິດຂັດ.

ສໍາລັບການວາງພວກມັນຢູ່ໃນ, ເສັ້ນດ້າຍ (ຄິດວ່າຂະຫນາດ M4 ຫາ M20) screw ເຂົ້າໄປໃນຮູເຈາະ.

ຖ້າທ່ານຕ້ອງການຮູບຮ່າງທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ: ຂັ້ນຕອນ, ຮູບຈວຍ, ຫຼືຮູບຮ່າງທີ່ຕ້ອງການໂດຍໂຄງການ, ໂຮງງານ Xiaoguo® ສາມາດປັບແຕ່ງມັນໄດ້. ທ່ານພຽງແຕ່ຕ້ອງການໃຫ້ຮູບຮ່າງແລະຕົວກໍານົດການທີ່ສອດຄ້ອງກັນ.

ໃນອຸນຫະພູມທີ່ຮຸນແຮງຫຼືສະພາບແວດລ້ອມທີ່ຮຸນແຮງ

ຕົວເຊື່ອມຕໍ່ Clevis ປະເພດ I ທີ່ເຮັດຈາກໂລຫະປະສົມປ້ອງກັນຄວາມຮ້ອນ ຫຼືເຊລາມິກ ຈັບໃນອຸນຫະພູມບ້າ, ຄິດວ່າເຢັນເຢັນ (-50°C) ຫາເຕົາອົບ-ຮ້ອນ (500°C). ເຫຼັກສະແຕນເລດແມ່ນສິ່ງຂອງສໍາລັບຈຸດປຽກຫຼືເປັນ rusty, ເຊັ່ນ: ເຮືອຫຼືໂຮງງານເຄມີ. pins ເຊລາມິກຈະບໍ່ເປັນ rust ແມ້ແຕ່ຢູ່ໃນ furnace ຮ້ອນຫຼາຍ. ຕົບໃສ່ບາງໆ moly grease ຫຼືການເຄືອບທີ່ຄ້າຍຄືກັນ, ແລະເຂົາເຈົ້າຈັດການກັບການຫຍາບຄາຍ, ມີ friction ສູງວິທີການທີ່ດີກວ່າ.

ເຫຼົ່ານີ້ເຂັມໄດ້ຮັບການທົດສອບຄືກັບບ້າເພື່ອໃຫ້ແນ່ໃຈວ່າພວກມັນຄົງທີ່ຊັດເຈນແລະຖືນ້ໍາຫນັກ, ເຖິງແມ່ນວ່າສິ່ງທີ່ຮ້ອນຂຶ້ນຫຼືສັ່ນ. ໂດຍພື້ນຖານແລ້ວ, ພວກມັນຖືກສ້າງຂື້ນເພື່ອບໍ່ເຊົາໃນເວລາທີ່ການໄປມາຍາກ.
