DIN 929 Hexagon Weld Nuts

ໃນຖານະທີ່ເປັນຜູ້ສະຫນອງຂອງຈີນ, Xiaoguo®ແມ່ນສະເຫມີທີ່ຈະນໍາເອົາຫມາກແຫ້ງເປືອກແຂງ DIN 929 Hexagon Weld ທີ່ມີຄຸນນະພາບທີ່ມີຄວາມເຂັ້ມແຂງໃນການເຊື່ອມຕໍ່ສູງທີ່ສຸດແລະໂຄງສ້າງທີ່ທົນທານ. ຈຸດເຊື່ອມຈະບໍ່ວ່າງເນື່ອງຈາກການສັ່ນສະເທືອນແລະເຫມາະສົມກັບອຸປະກອນທີ່ມີການສັ່ນສະເທືອນເລື້ອຍໆ. ກ່ອນທີ່ຈະຊື້, ທ່ານສາມາດສະຫມັກຂໍເອົາຕົວຢ່າງຟຣີສໍາລັບການທົດສອບ.

ຕົວແບບ:JIS B1196-1.1-1982

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ມາດຕະຖານທີ່ກໍານົດໂດຍ DIN 929 ສໍາລັບ DIN 929 Hexagon Weld nuts ກໍານົດຄວາມຫນາແຫນ້ນຂອງເສັ້ນດ້າຍຫຍາບແລະລະອຽດສໍາລັບ M3 ຫາ M16, ແລະກໍານົດຢ່າງຊັດເຈນຂະຫນາດທີ່ສໍາຄັນລວມທັງຄວາມກວ້າງຂອງຂອບແລະຄວາມສູງຂອງຫມາກແຫ້ງເປືອກແຂງ. ແກ່ນໝາກໄມ້ເຫຼົ່ານີ້ສ່ວນຫຼາຍແມ່ນມີຄວາມແມ່ນຍຳເກຣດ A ແລະປົກກະຕິແມ່ນເຮັດດ້ວຍເຫຼັກກ້າທີ່ມີປະລິມານຄາບອນບໍ່ເກີນ 0.25%. ພວກເຂົາສາມາດຖືກນໍາໃຊ້ໂດຍສົມທົບກັບ bolts ຂອງປະເພດການປະຕິບັດຕ່າງໆ.

(1) ຕາຕະລາງຂະຫນາດກະທູ້ຫຍາບ Metric (ຫນ່ວຍງານ: mm)

ສະເພາະກະທູ້ d1	Pitch P	ຄວາມກວ້າງສູງສຸດຂອງດ້ານກົງກັນຂ້າມ s (ສູງສຸດ)	ຄວາມສູງສູງສຸດຂອງຫມາກແຫ້ງເປືອກແຂງ m (ສູງສຸດ)	ຄວາມກວ້າງຂອງເສັ້ນຂວາງຕໍາ່ສຸດ e (ນາທີ)	ນ້ໍາຫນັກຕໍ່ພັນຊິ້ນ (ກິໂລ)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

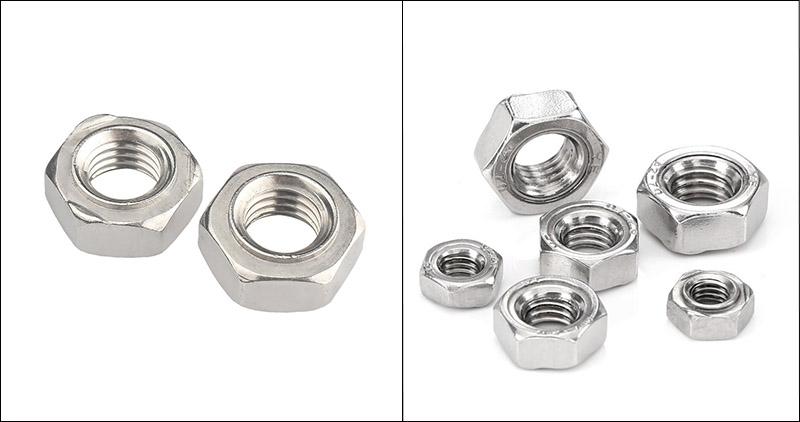

DIN 929 Hexagon Weld Nuts

(2) ການສະເພາະຂອງກະທູ້ທີ່ດີ

ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການປັບຕົວທີ່ຊັດເຈນກວ່າ, DIN 929 Hexagon Weld Nuts ຍັງສະຫນັບສະຫນູນ screws ທີ່ມີເສັ້ນດ້າຍ metric, ໂດຍມີຂໍ້ສະເພາະຕັ້ງແຕ່ເສັ້ນຜ່າກາງ 8mm ຫາ 16mm. ຕໍ່ໄປນີ້ແມ່ນການປະສົມປະສານຂອງເສັ້ນຜ່າສູນກາງ ແລະ pitches ສໍາລັບ screws ເສັ້ນດີທີ່ເລືອກໄດ້:

M8: pitch ຂອງ thread ອັນດີງາມແມ່ນ 1mm (ເສັ້ນດ້າຍຫຍາບມາດຕະຖານມີ pitch ຂອງ 1.25mm).

M10: pitch ຂອງ thread ອັນດີງາມສາມາດເປັນ 1mm ຫຼື 1.25mm (ກະທູ້ຫຍາບມາດຕະຖານແມ່ນ 1.5mm).

M12: pitch ຂອງ thread ອັນດີງາມສາມາດເລືອກເປັນ 1.25mm ຫຼື 1.5mm (ມາດຕະຖານຂອງ thread ຫຍາບແມ່ນ 1.75mm).

M14 / M16: ສະຫນອງ 1.5mm pitch threads ອັນດີງາມ.

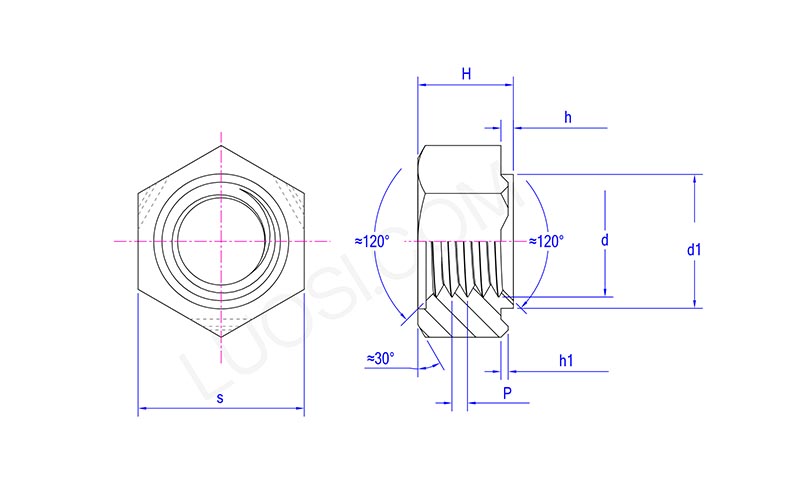

DIN 929 Hexagon Weld Nuts

ຈັນ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
ສູງສຸດທີ່ເຄຍ	11	11	13	15	17	19
ວິນາທີ	10.57	10.57	12.57	14.57	16.57	18.48
H ສູງສຸດ	5	5	6	7.5	9	11
H ນທ	4.7	4.7	5.7	7.14	8.64	10.57
d1 ສູງສຸດ	6.9	6.9	8.9	10.9	12.9	14.9
d1 ນທ	6.7	6.7	8.7	10.7	12.7	14.7
h ສູງສຸດ	0.8	0.8	0.8	0.8	1.2	1.2
h ນທ	0.6	0.6	0.6	0.6	1	1
h1 ສູງສຸດ	0.5	0.5	0.5	0.5	0.7	0.7
h1 ນທ	0.3	0.3	0.3	0.3	0.5	0.5

ການຄັດເລືອກວັດສະດຸ

ທາງເລືອກຂອງວັດສະດຸສໍາລັບ DIN 929 Hexagon Weld Nuts ມີຜົນກະທົບໂດຍກົງຕໍ່ການປະຕິບັດການເຊື່ອມໂລຫະ, ຄວາມເຂັ້ມແຂງກົນຈັກ, ການຕໍ່ຕ້ານ corrosion ແລະຄ່າໃຊ້ຈ່າຍ.

(1) ການປະຕິບັດການເຊື່ອມຕໍ່

ສໍາລັບການເຊື່ອມໂລຫະຈຸດຕ້ານທານ, ເນື້ອໃນຄາບອນຂອງວັດສະດຸຫມາກແຫ້ງເປືອກແຂງຄວນຈະເປັນ≤ 0.25%. ຖ້າບໍ່ດັ່ງນັ້ນ, ຮອຍແຕກຫຼືຮອຍແຕກ brittle ມີແນວໂນ້ມທີ່ຈະເກີດຂຶ້ນໃນເຂດທີ່ໄດ້ຮັບຜົນກະທົບຄວາມຮ້ອນຂອງການເຊື່ອມໂລຫະ.

ເຫຼັກກາກບອນຕ່ໍາເປັນທາງເລືອກທີ່ດີທີ່ສຸດ, ຍ້ອນວ່າມັນມີປ່ອງຢ້ຽມການເຊື່ອມໂລຫະກ້ວາງ, spatter ຫນ້ອຍ, ແລະການເຊື່ອມໂລຫະທີ່ຫມັ້ນຄົງ.

ໃນເວລາທີ່ການເຊື່ອມໂລຫະເຫຼັກກາກບອນຂະຫນາດກາງ / ເຫຼັກໂລຫະປະສົມ (ເຊັ່ນ: 35K, 40Cr), ມັນຈໍາເປັນຕ້ອງໄດ້ຄວບຄຸມຕົວກໍານົດການຢ່າງເຂັ້ມງວດ (ປັດຈຸບັນ, ເວລາ, ອັດຕາການເຢັນ). ໃນກໍລະນີທີ່ມີຄວາມຈໍາເປັນ, ການທໍາຄວາມຮ້ອນກ່ອນຫຼືຄວາມເຢັນຊ້າຄວນໄດ້ຮັບການຮັບຮອງເອົາ.

ສະແຕນເລດມີການປະຕິບັດການເຊື່ອມໂລຫະທີ່ດີ, ແຕ່ມັນຈໍາເປັນຕ້ອງຖືກຈັບຄູ່ກັບວັດສະດຸພື້ນຖານຂອງສະແຕນເລດແລະ electrodes ສະເພາະຄວນຈະຖືກນໍາໃຊ້.

(2) ຄວາມຕ້ອງການຄວາມເຂັ້ມແຂງກົນຈັກ

4.8 / 6.8 ເກຣດ (ເຫຼັກກາກບອນຕ່ໍາ): ເຫມາະສໍາລັບການເຊື່ອມຕໍ່ໂລຫະແຜ່ນທົ່ວໄປແລະພື້ນທີ່ບໍ່ຮັບການໂຫຼດ.

8.8 / 10.9 ເກຣດ (ເຫຼັກກາກບອນຂະຫນາດກາງ / ເຫຼັກໂລຫະປະສົມ): ເຫມາະສໍາລັບໂຄງສ້າງທີ່ຕ້ອງການທົນທານຕໍ່ຄວາມກົດດັນຫຼືການສັ່ນສະເທືອນທີ່ສໍາຄັນ (ເຊັ່ນ: chassis ລົດ, ບ່ອນນັ່ງ).

A2-70 / A4-70 (Stainless Steel): ລະດັບຄວາມເຂັ້ມແຂງລະຫວ່າງຊັ້ນຮຽນທີ 6.8 ແລະຊັ້ນຮຽນທີ 8.8, ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການການໂຫຼດຂະຫນາດກາງຫຼາຍທີ່ສຸດ.

(3) ສະພາບແວດລ້ອມທີ່ທົນທານຕໍ່ການກັດກ່ອນ

ສະພາບແວດລ້ອມແຫ້ງພາຍໃນເຮືອນ: ເຫຼັກຄາບອນຕ່ໍາ + electro-galvanizing ແມ່ນພຽງພໍ.

ທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນພາຍນອກ: ເຫຼັກຄາບອນຕ່ໍາ + galvanizing ອາບນ້ໍາຮ້ອນຫຼືການເຄືອບ Dacromet.

ສີດເກືອສູງ / ສະພາບແວດລ້ອມທາງທະເລ: ສະແຕນເລດ 316 (A4-70) ຫຼື 304 (A2-70) ດ້ວຍການປິ່ນປົວ passivation.

ອາຫານ/ສຸຂະພາບ: ສະແຕນເລດ 304 ໃນສີທໍາມະຊາດຂອງມັນ.

(4) ການຄວບຄຸມຄ່າໃຊ້ຈ່າຍ

ຄ່າໃຊ້ຈ່າຍຂອງເຫລໍກຄາບອນຕ່ໍາແມ່ນຕໍ່າສຸດ, ໃນຂະນະທີ່ຄ່າໃຊ້ຈ່າຍຂອງເຫລໍກສະແຕນເລດແມ່ນປະມານ 2 ຫາ 3 ເທົ່າຂອງເຫລໍກຄາບອນຕ່ໍາ.

ໃນຂະນະທີ່ຕອບສະຫນອງຄວາມຕ້ອງການດ້ານການປະຕິບັດ, ເຫຼັກກາກບອນຕ່ໍາ DIN 929 Hexagon Weld Nuts ຄວນຖືກເລືອກເພື່ອຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້.
