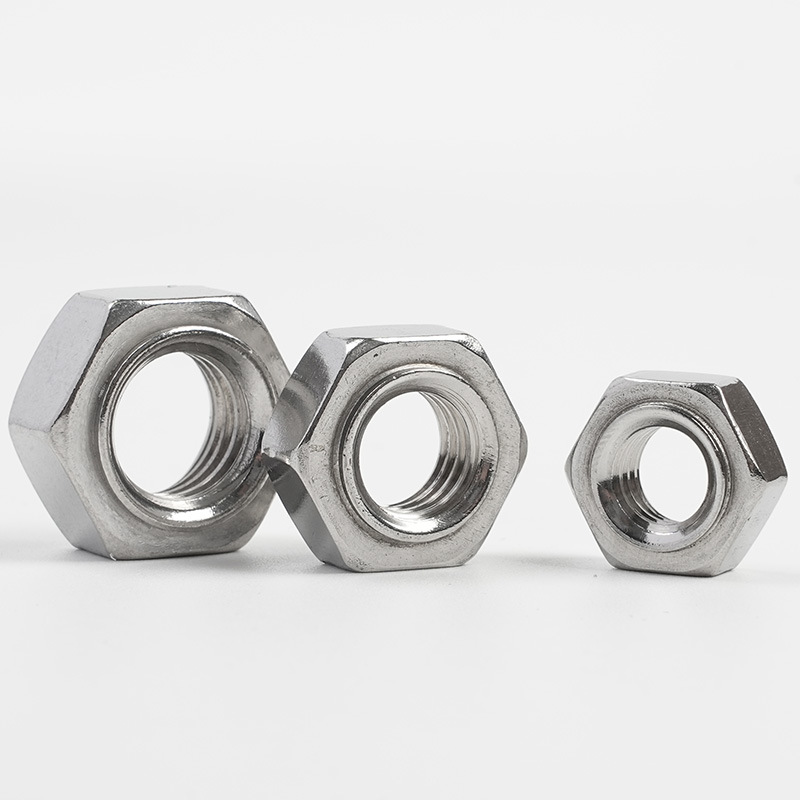

Hex Projection Weld ແກ່ນ

ເມື່ອປຽບທຽບກັບການປະສົມປະສານຂອງ bolts ແລະເຄື່ອງຊັກຜ້າ, Xiaoguo® Hex Projection Weld Nuts ແມ່ນມີຄວາມຄ່ອງຕົວຫຼາຍກວ່າເກົ່າແລະສ້າງຄວາມສະດວກໃນການຄຸ້ມຄອງສິນຄ້າຄົງຄັງ. ຖ້າລູກຄ້າທີ່ສົນໃຈມີຢູ່, ພວກເຮົາສາມາດສະເຫນີສ່ວນຫນຶ່ງຂອງພວກເຂົາເປັນຕົວຢ່າງຟຣີສໍາລັບການທົດສອບຜະລິດຕະພັນເບື້ອງຕົ້ນ.

ຕົວແບບ:JIS B1196-1.1-1982

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ການຕິດຕັ້ງຂອງ Hex Projection Weld ແກ່ນແມ່ນສໍາເລັດສ່ວນໃຫຍ່ໂດຍຜ່ານການເຊື່ອມຈຸດຕໍ່ຕ້ານ. ນີ້ແມ່ນຄູ່ມືການຕິດຕັ້ງ.

【1】ການກະກຽມການເຊື່ອມ

(1) ການກະກຽມເຄື່ອງເຮັດວຽກ

①ຄວາມຕ້ອງການດ້ານວັດສະດຸ: ວັດສະດຸພື້ນຖານຄວນຈະເປັນໂລຫະທີ່ເຊື່ອມໄດ້ (ເຊັ່ນ: ເຫຼັກກາກບອນຕ່ໍາ, ເຫຼັກກ້າ, ເຫຼັກກ້າ, ສະແຕນເລດ, ແລະອື່ນໆ), ຄວາມຫນາປົກກະຕິແລ້ວຕັ້ງແຕ່ 0.5 ມມເຖິງ 5.0 ມມ.

②ການເຮັດຄວາມສະອາດພື້ນຜິວ: ກ່ອນທີ່ຈະເຊື່ອມໂລຫະ, ສິ່ງປົນເປື້ອນທັງຫມົດເຊັ່ນ: ນ້ໍາມັນ, rust, ສີ, ແລະຊັ້ນ galvanized ຢູ່ໃນພື້ນທີ່ເຊື່ອມຂອງວັດສະດຸພື້ນຖານຕ້ອງໄດ້ຮັບການໂຍກຍ້າຍອອກ.

③ການປຸງແຕ່ງຂອງການຊອກຫາຂຸມ: ສໍາລັບຫມາກໄມ້ທົດລອງ (ມີ pins ນໍາທິດ), ການຊອກຫາຂຸມຈໍາເປັນຕ້ອງໄດ້ຮັບການເຈາະລ່ວງຫນ້າກ່ຽວກັບອຸປະກອນການພື້ນຖານ.

(2) ອຸປະກອນການເຊື່ອມ

①ແຫຼ່ງພະລັງງານການເຊື່ອມຕໍ່: ຂໍແນະນໍາໃຫ້ນໍາໃຊ້ເຄື່ອງເຊື່ອມຕໍ່ inverter ຄວາມຖີ່ປານກາງ.

② ຄວາມອາດສາມາດຂອງເຄື່ອງເຊື່ອມ: ເຄື່ອງເຊື່ອມຕ້ອງມີຄວາມສາມາດພະລັງງານທີ່ພຽງພໍເພື່ອຮັບປະກັນວ່າຕົວກໍານົດການເຊື່ອມໂລຫະຢູ່ໃນຂອບເຂດການເຮັດວຽກປົກກະຕິຂອງມັນ.

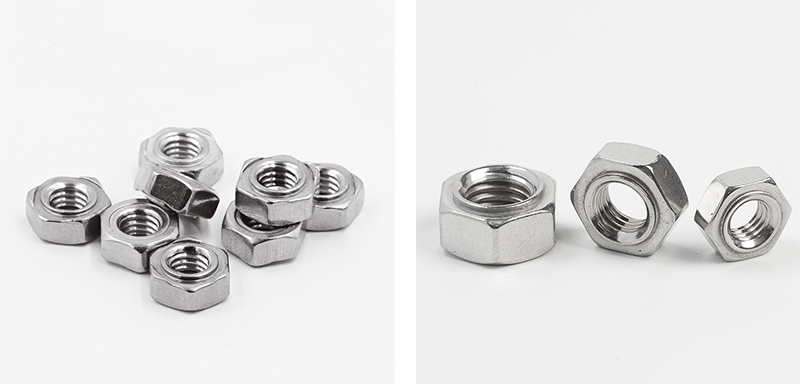

Hex Projection Weld Nuts

【2】ການຕັ້ງຄ່າການເຊື່ອມຕໍ່

(1) ຄວາມດັນໄຟຟ້າ

ແກ່ນເຊື່ອມເຫຼັກກາກບອນຕໍ່າ: 300 - 1,000 psi (ປະມານ 2.1 - 6.9 MPa)

ແກ່ນການເຊື່ອມໂລຫະຂະຫນາດໃຫຍ່: 1,000 - 2,000 psi (ປະມານ 6.9 - 13.8 MPa)

ແກ່ນເຊື່ອມສະແຕນເລດ: 1,500 ~ 5,000 psi (ປະມານ 10.3 ~ 34.5 MPa)

(2) ການເຊື່ອມຕໍ່ປະຈຸບັນ

ປະຈຸບັນການເຊື່ອມໂລຫະຄວນໄດ້ຮັບການກໍານົດໂດຍຜ່ານການທົດລອງການເຊື່ອມໂລຫະໂດຍອີງໃສ່ສະເພາະຂອງ Hex Projection Weld Nuts, ຄວາມຫນາຂອງວັດສະດຸພື້ນຖານ, ແລະວັດສະດຸ. ຖ້າກະແສໄຟຟ້າຕ່ໍາເກີນໄປ, ມັນຈະເຮັດໃຫ້ເກີດການເຊື່ອມໂລຫະທີ່ບໍ່ສົມບູນ; ຖ້າມັນສູງເກີນໄປ, ມັນອາດຈະເຮັດໃຫ້ເກີດ spatter ຫຼືເຊື່ອມຜ່ານ.

(3) ເວລາເຊື່ອມຕໍ່

ມັນມັກຈະຖືກວັດແທກເປັນຮອບວຽນ. 1 ວົງຈອນ = 1/50 ວິນາທີ = 0.02 ວິນາທີ (ສໍາລັບການສະຫນອງພະລັງງານ 50 Hz).

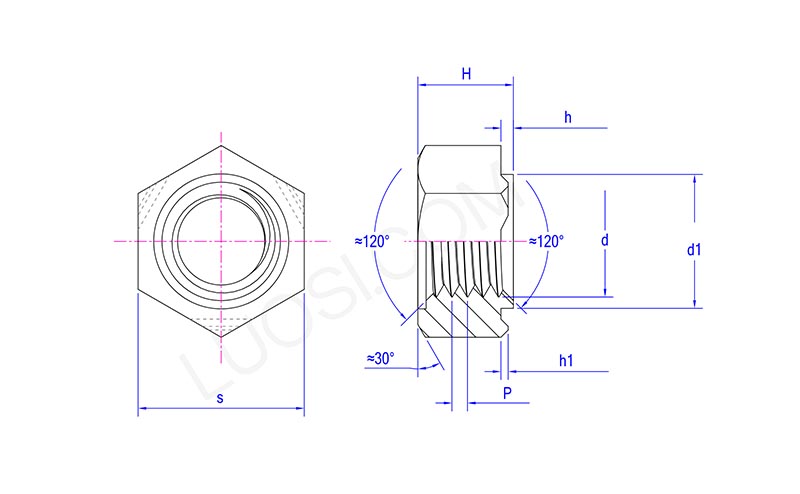

Hex Projection Weld Nuts

ຈັນ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
ສູງສຸດທີ່ເຄຍ	11	11	13	15	17	19
ວິນາທີ	10.57	10.57	12.57	14.57	16.57	18.48
H ສູງສຸດ	5	5	6	7.5	9	11
H ນທ	4.7	4.7	5.7	7.14	8.64	10.57
d1 ສູງສຸດ	6.9	6.9	8.9	10.9	12.9	14.9
d1 ນທ	6.7	6.7	8.7	10.7	12.7	14.7
h ສູງສຸດ	0.8	0.8	0.8	0.8	1.2	1.2
h ນທ	0.6	0.6	0.6	0.6	1	1
h1 ສູງສຸດ	0.5	0.5	0.5	0.5	0.7	0.7
h1 ນທ	0.3	0.3	0.3	0.3	0.5	0.5

【3】ການຄັດເລືອກແລະການອອກແບບ electrode

(1) ອຸປະກອນການໄຟຟ້າ

CuCrZr: ປະເພດຂອງໂລຫະປະສົມທອງແດງທີ່ມີການນໍາໄຟຟ້າທີ່ດີແລະຄວາມແຂງ

W/Cu: ຄວາມແຂງສູງກວ່າ ແລະທົນທານຕໍ່ການສວມໃສ່ໄດ້ດີກວ່າ

(2) ດ້ານ electrode

ພື້ນຜິວຂອງ electrode ຄວນຈະລຽບແລະເປັນສູນກາງຢ່າງຖືກຕ້ອງເພື່ອຮັບປະກັນຄວາມກົດດັນທີ່ເປັນເອກະພາບລະຫວ່າງ Hex Projection Weld Nuts ແລະ workpiece.

electrode ພະລັງງານ: ແນະນໍາໃຫ້ໃຊ້ electrodes ຫົວແປ.

ໄຟຟ້າຕ່ໍາ: ມັນຄວນຈະໄດ້ຮັບການຕິດຕັ້ງດ້ວຍ pin ກໍານົດສະຖານທີ່ insulating. ແນະນຳໃຫ້ໃຊ້ເຂັມປັກໝຸດທີ່ເຄືອບດ້ວຍເຊລາມິກ ຫຼືເຊລາມິກ.

(3) ຮູບຮ່າງແລະຂະຫນາດຂອງ electrode

ຂະຫນາດແລະຮູບຮ່າງຂອງ electrodes ຈໍາເປັນຕ້ອງໄດ້ປັບຕາມຄວາມສະເພາະຂອງແກ່ນແລະຕໍາແຫນ່ງການເຊື່ອມໂລຫະ. ທ

【4】ຂັ້ນຕອນການປະຕິບັດການເຊື່ອມຕໍ່

(1) ວາງຕໍາແໜ່ງການເຊື່ອມ: ວາງ Hex Projection Weld Nuts ໃສ່ pin ຕໍາແໜ່ງ electrode ຕ່ໍາ, ຈັດວາງເຂັມທິດກັບຮູທີ່ເຈາະໄວ້ກ່ອນໃນ workpiece, ແລະຮັບປະກັນວ່າສາມ protrusions ການເຊື່ອມເຮັດໃຫ້ຕິດຕໍ່ກັບວັດສະດຸພື້ນຖານ.

(2) ວາງຊິ້ນວຽກ: ວາງຊິ້ນວຽກຢູ່ເທິງສຸດຂອງຫມາກແຫ້ງເປືອກແຂງ, ໃຫ້ແນ່ໃຈວ່າ protrusions ຕິດຕໍ່ກັນແຫນ້ນກັບວັດສະດຸພື້ນຖານ.

(3) ໃຊ້ຄວາມກົດດັນ: ຫຼຸດ electrode ເທິງ, ໃຊ້ຄວາມດັນຂອງ electrode preset, ແລະບີບອັດຫມາກແຫ້ງເປືອກແຂງກັບ workpiece ໄດ້.

(4) ການເຊື່ອມໄຟຟ້າ: ເຊື່ອມຕໍ່ກະແສເຊື່ອມ. ກະແສໄຟຟ້າຜ່ານສາມດ້ານ, ແລະ protrusions ຮ້ອນຂຶ້ນແລະລະລາຍເພື່ອສ້າງເປັນແກນເຊື່ອມ.

(5) ການເກັບຮັກສາຄວາມກົດດັນໄປເຊຍກັນ: ຕັດປະຈຸບັນ, ຮັກສາຄວາມກົດດັນຂອງ electrode ໃນໄລຍະສັ້ນ, ປ່ອຍໃຫ້ແກນ molten ເຢັນແລະແຂງພາຍໃຕ້ຄວາມກົດດັນ.

(6) ການຕັ້ງຄ່າສໍາເລັດຮູບ: ຍົກ electrode ອອກແລະເອົາ workpiece ໄດ້.
