Hex Flange Weld Nut

ທັນທີທັນໃດຊື້ຫມາກແຫ້ງເປືອກແຂງການເຊື່ອມໂລຫະທີ່ຜູ້ຜະລິດຈີນ Xiaoguo® Hex flange, ມີການອອກແບບສາມຈຸດຢູ່ດ້ານລຸ່ມ, ເຊິ່ງກົງກັບ workpiece ຢ່າງສົມບູນ. ການເຊື່ອມໂລຫະແມ່ນຫນັກແຫນ້ນແລະຖືກຕ້ອງ, ບໍ່ຈໍາເປັນຕ້ອງມີການປັບຕົວ. ການອອກແບບທີ່ເປັນເອກະລັກຈະເພີ່ມປະສິດທິພາບການປະກອບ 50%.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຄວາມແຕກຕ່າງຈາກແກ່ນການເຊື່ອມໂລຫະ hexagonal ທໍາມະດາ

ຄວາມແຕກຕ່າງຫຼັກລະຫວ່າງສອງແມ່ນຢູ່ໃນພື້ນຖານຂອງ flange. ຫມາກແຫ້ງເປືອກແຂງການເຊື່ອມໂລຫະ Hex flange ແມ່ນສະບັບປັບປຸງຂອງຫມາກແຫ້ງເປືອກແຂງເຊື່ອມ hexagonal ທໍາມະດາ, ປະກອບດ້ວຍແຜ່ນ flange ປະສົມປະສານ. ຄວາມແຕກຕ່າງນີ້ເຮັດໃຫ້ເກີດຄວາມແຕກຕ່າງໃນໂຄງສ້າງ, ການປະຕິບັດ, ແລະການນໍາໃຊ້. ນີ້ແມ່ນການປຽບທຽບລາຍລະອຽດ:

ໂຄງການ	Hex flange ຫມາກແຫ້ງເປືອກແຂງເຊື່ອມ	ຫມາກແຫ້ງເປືອກແຂງເຊື່ອມ Hexagonal ທໍາມະດາ
ຮູບຮ່າງລຸ່ມ	ມີ flange ຂະຫຍາຍ	ຮາບພຽງຫຼືບໍ່ມີ flangeless
ຄວາມອາດສາມາດຮັບຄວາມກົດດັນ	ທົດແທນໂດຍກົງດ້ວຍເຄື່ອງຊັກຜ້າແປ	ຕ້ອງການເຄື່ອງຊັກຜ້າຮາບພຽງເພີ່ມເຕີມ
ຮອຍແຕກເຊື່ອມ	3	3
ສະຖານະການທີ່ກ່ຽວຂ້ອງ	ລົດ, ເຄື່ອງໃຊ້ໃນຄົວເຮືອນ, ໂຄງສ້າງແຜ່ນບາງໆ	ແຜ່ນຫນາ, ການເຊື່ອມໂລຫະທົ່ວໄປ
ຄ່າໃຊ້ຈ່າຍ	ສູງຂື້ນເລັກນ້ອຍ (ມີການສ້າງໜ້າແປນເພີ່ມເຕີມ)	ຫຼຸດລົງເລັກນ້ອຍ

Hex Flange Weld Nut

ການບໍລິການຕົວຢ່າງ

ສໍາລັບຕົວຢ່າງຂອງຫມາກແຫ້ງເປືອກແຂງການເຊື່ອມ hex flange, ພວກເຮົາມີລະບຽບການທີ່ຈະແຈ້ງທີ່ຈະປະຕິບັດຕາມ.

(1) ສໍາລັບລູກຄ້າທີ່ມີທ່າແຮງທີ່ຕ້ອງການທົດສອບລະດັບການປະຕິບັດຂອງຫມາກແຫ້ງເປືອກແຂງໃນຂັ້ນຕອນຕົ້ນ, ພວກເຮົາມັກຈະສະຫນອງຕົວຢ່າງຟຣີຈໍານວນຫນຶ່ງ (ເຊັ່ນ: 5-10 ຊິ້ນ), ແຕ່ຄ່າຂົນສົ່ງແມ່ນລູກຄ້າຮັບຜິດຊອບ.

(2) ສໍາລັບຜະລິດຕະພັນທີ່ກໍາຫນົດເອງຫຼືຜະລິດຕະພັນທີ່ມີຄຸນຄ່າສູງ, ຄ່າທໍານຽມຕົວຢ່າງຈະຖືກຄິດຄ່າທໍານຽມ. ແລະຄ່າທໍານຽມຕົວຢ່າງຈະຖືກຫັກອອກຈາກການຈ່າຍເງິນເມື່ອຄໍາສັ່ງຢ່າງເປັນທາງການຖືກອອກຕໍ່ມາ.

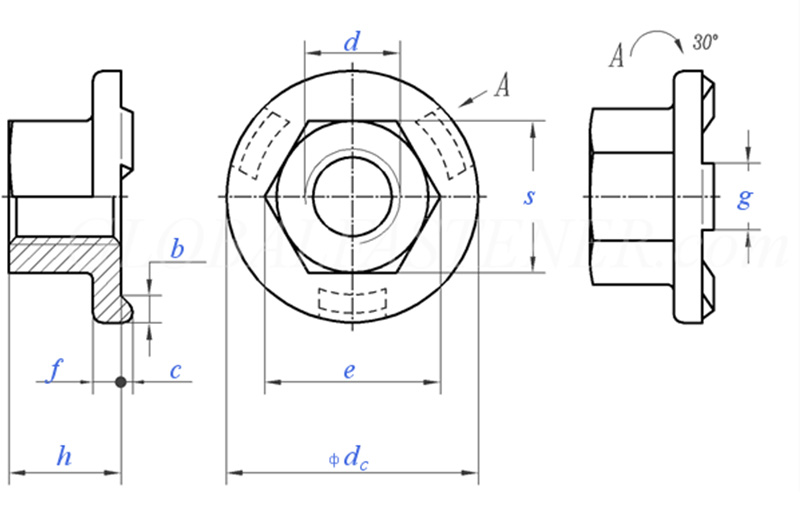

Hex Flange Weld Nut

ຂະໜາດກະທູ້			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	ກະທູ້ຫຍາບ		0.8	1	1.25	1.5	1.75	2	2
P	ເສັ້ນດ້າຍອັນດີ		/	/	/	/	15	1.5	1.5
C	ຂະຫນາດນາມ	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	ສູງສຸດ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	ນາທີ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	ນາທີ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	ສູງສຸດ		8.5	10.9	14	17.5	20	23	26
f	ຂະຫນາດນາມ	±0.25	1.7	2	2.5	3	3	4	4
g	ຂະຫນາດນາມ	±0.1	4	5	6	7	8	8	8
m	ນາທີ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	ສູງສຸດ		5	7	10	13	15	17	19.5
S	ສູງສຸດ		8	10	13	16	18	21	24
S	ນາທີ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	ສູງສຸດ=ຂະໜາດນາມ		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	ນາທີ		2	2.5	2.5	2.75	3	3.25	3.5
ຕໍ່ 1000 unitsskg			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) ປະເພດນີ້ຂອງຫມາກແຫ້ງເປືອກແຂງການເຊື່ອມໂລຫະ Hex ສາມາດຖືກນໍາໃຊ້ໃນສາຍການຜະລິດອັດຕະໂນມັດ (ການເຊື່ອມໂລຫະຫຸ່ນຍົນ)?

ມັນເຫມາະສົມສູງ. ການອອກແບບເວທີທີ່ຍົກຂຶ້ນມາສາມຈຸດເຮັດໃຫ້ການວາງຕໍາແຫນ່ງທີ່ຊັດເຈນ, ແລະປະສົມປະສານກັບຖາດ vibrating ສໍາລັບການໃຫ້ອາຫານອັດຕະໂນມັດ, ມັນເຫມາະສົມສໍາລັບສະຖານທີ່ການເຊື່ອມໂລຫະຫຸ່ນຍົນ.

(2) ເຈົ້າຮັບປະກັນແນວໃດວ່າຄວາມສູງຂອງແຜ່ນເຫຼັກຢູ່ໃນແຕ່ລະຊຸດຂອງຜະລິດຕະພັນແມ່ນສອດຄ່ອງ?

ພວກເຮົາໃຊ້ຂະບວນການສ້າງຫົວເຢັນ, ແລະຄວາມທົນທານຂອງຄວາມສູງຂອງຕໍາຖືກຄວບຄຸມພາຍໃນ ± 0.05 ມມ.

(3) ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ? ຕົວຢ່າງແມ່ນບໍ່ເສຍຄ່າບໍ?

ສໍາລັບຂໍ້ກໍານົດມາດຕະຖານ, MOQ ແມ່ນ 1,000 ຕ່ອນ; ສໍາລັບການປັບແຕ່ງທີ່ບໍ່ແມ່ນມາດຕະຖານ, ມັນແມ່ນ 500 ຊິ້ນ. ພວກເຮົາສະເຫນີຕົວຢ່າງຟຣີ (2-5 ຊິ້ນຕໍ່ສະເພາະ), ແລະລູກຄ້າພຽງແຕ່ຕ້ອງຮັບຜິດຊອບຄ່າຂົນສົ່ງລະຫວ່າງປະເທດ.

(4) ໄລຍະເວລາການຈັດສົ່ງປົກກະຕິແມ່ນດົນປານໃດ?

ຜະລິດຕະພັນມາດຕະຖານແມ່ນມີຢູ່ໃນການຂົນສົ່ງພາຍໃນ 3 ຫາ 7 ມື້; ຜະລິດຕະພັນທີ່ກໍາຫນົດເອງໃຊ້ເວລາ 15 ຫາ 25 ມື້ເຮັດວຽກ. ຄໍາສັ່ງຈໍານວນຫຼາຍສາມາດເລັ່ງເວລາການເຈລະຈາ.
