Hex Weld ແກ່ນ

ຊື້ Xiaoguo® Hex Weld Nuts ທັນທີ. ແກ່ນໝາກໄມ້ເຫຼົ່ານີ້ມີລັກສະນະການເຊື່ອມໂລຫະທີ່ແຈກຢາຍຢ່າງສະໝ່ຳສະເໝີສາມຢ່າງຢູ່ທາງລຸ່ມ. ປະຈຸບັນແມ່ນມີຄວາມເຂັ້ມຂຸ້ນ, ຫຼັກການເຊື່ອມໂລຫະແມ່ນມີຄວາມຫມັ້ນຄົງ, ແລະແກ່ນຂອງຫມາກໄມ້ຈະບໍ່ວ່າງຫຼັງຈາກເຊື່ອມ. ນີ້ປະສິດທິຜົນປ້ອງກັນບັນຫາຂອງ deviation ຫມາກແຫ້ງເປືອກແຂງໃນລະຫວ່າງການຂະບວນການເຊື່ອມ.

ຕົວແບບ:JIS B1196-1.1-1982

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Hex Weld Nuts ແມ່ນປະເພດຂອງ fastener ພິເສດທີ່ປະຕິບັດຕາມມາດຕະຖານ DIN 929. ພວກມັນມີລັກສະນະເປັນຮູບສີ່ຫຼ່ຽມມົນແລະສາມດ້ານການເຊື່ອມໂລຫະຢູ່ດ້ານລຸ່ມ (ບາງບ່ອນມີ pins ຕໍາແຫນ່ງ). ພວກເຂົາເຈົ້າໄດ້ຖືກສ້ອມແຊມຢ່າງຖາວອນກັບແຜ່ນໂລຫະໂດຍຜ່ານການເຊື່ອມຈຸດຕ້ານທານແລະສະຫນອງຮູ thread ພາຍໃນທີ່ມີຄວາມເຂັ້ມແຂງສູງສໍາລັບການເຊື່ອມຕໍ່ bolt ຕໍ່ມາ. ຄຸນນະສົມບັດທີ່ສໍາຄັນຂອງພວກເຂົາແມ່ນວ່າພວກເຂົາບໍ່ເຄີຍພວນຫຼັງຈາກການເຊື່ອມໂລຫະ. Hex Weld ແກ່ນແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາເຊັ່ນ: ລົດໃຫຍ່, ແຜ່ນໂລຫະ, ແລະ molds. ພວກເຂົາຍັງຖືກຈ້າງຢູ່ໃນສະຖານທີ່ທີ່ບໍ່ສາມາດໃຊ້ຫມາກແຫ້ງເປືອກແຂງປົກກະຕິຫຼືບ່ອນທີ່ຕ້ອງການການເຊື່ອມຕໍ່ threaded ທີ່ແຫນ້ນຫນາແລະຖາວອນ, ເປັນຈຸດເຊື່ອມຕໍ່ພາຍໃນຄົງທີ່.

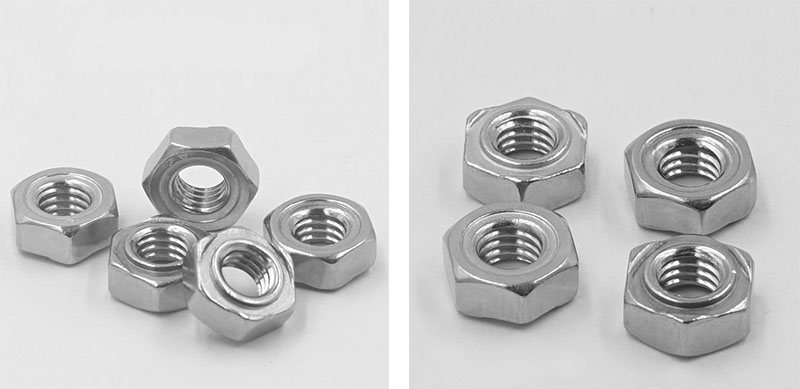

Hex Weld Nuts

ລັກສະນະໂຄງສ້າງ

ການອອກແບບໂຄງສ້າງຂອງ Hex Weld Nut ແມ່ນສຸມໃສ່ສາມເປົ້າຫມາຍທີ່ສໍາຄັນ: ຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມ, ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ, ແລະຄວາມງ່າຍຂອງການປະກອບ.

[1] ຮູບຮ່າງຫົກຫຼ່ຽມ

(1) ຮູບຮ່າງ: hexagon ປົກກະຕິ. ຂະຫນາດຂອງດ້ານກົງກັນຂ້າມປະຕິບັດຕາມມາດຕະຖານ DIN 929. ມັນສາມາດໄດ້ຮັບການ tightened ໂດຍໃຊ້ wrench ເປີດປົກກະຕິຫຼື wrench socket ໄດ້, ບໍ່ຈໍາເປັນຕ້ອງມີເຄື່ອງມືພິເສດ.

(2) ຄວາມກວ້າງດ້ານກົງກັນຂ້າມ: ຂໍ້ມູນສະເພາະທີ່ແຕກຕ່າງກັນມີຂະຫນາດທີ່ແຕກຕ່າງກັນ. ຕົວຢ່າງ, M6 ແມ່ນ 11mm, M8 ແມ່ນ 14mm, ແລະ M10 ແມ່ນ 17mm. ໃຫ້ພື້ນທີ່ຕິດຕໍ່ທີ່ພຽງພໍສໍາລັບ wrench.

(3) ຄວາມສູງທັງຫມົດ: ໂດຍປົກກະຕິ 0.8 ຫາ 1.0 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງນາມຂອງກະທູ້. ຮັບປະກັນຄວາມຍາວຂອງ thread engagement ແລະສະຫນອງຄວາມເຂັ້ມແຂງການເຊື່ອມຕໍ່.

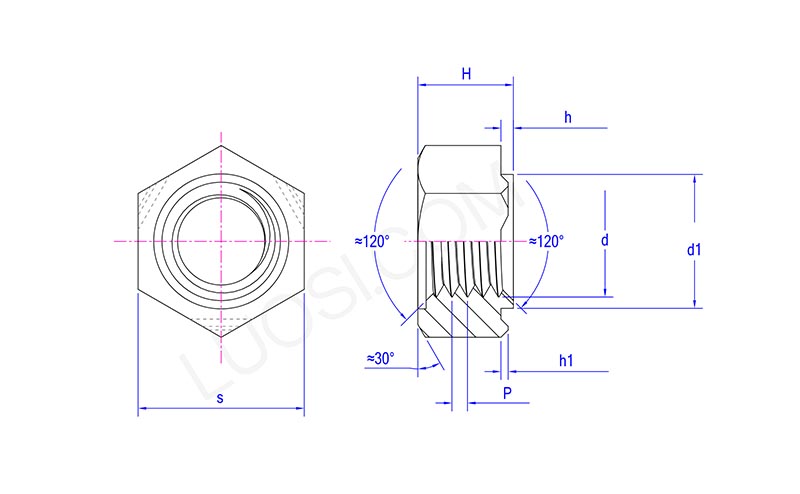

Hex Weld Nuts

ຈັນ	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
ສູງສຸດທີ່ເຄຍ	11	11	13	15	17	19
ວິນາທີ	10.57	10.57	12.57	14.57	16.57	18.48
H ສູງສຸດ	5	5	6	7.5	9	11
H ນທ	4.7	4.7	5.7	7.14	8.64	10.57
d1 ສູງສຸດ	6.9	6.9	8.9	10.9	12.9	14.9
d1 ນທ	6.7	6.7	8.7	10.7	12.7	14.7
h ສູງສຸດ	0.8	0.8	0.8	0.8	1.2	1.2
h ນທ	0.6	0.6	0.6	0.6	1	1
h1 ສູງສຸດ	0.5	0.5	0.5	0.5	0.7	0.7
h1 ນທ	0.3	0.3	0.3	0.3	0.5	0.5

【2】ການຄາດຄະເນການເຊື່ອມຕໍ່ລຸ່ມ

(1) ປະລິມານ: 3 ຕ່ອນ (ແຈກຢາຍເປັນເອກະພາບທີ່ 120°). ສາມຈຸດກໍານົດຍົນ, ໃຫ້ແນ່ໃຈວ່າ Hex Weld Nut ຕິດຕໍ່ຢ່າງປອດໄພກັບວັດສະດຸພື້ນຖານ. ເຖິງແມ່ນວ່າຫນ້າດິນຂອງ workpiece ແມ່ນບໍ່ສະເຫມີພາບເລັກນ້ອຍ, ການເຊື່ອມໂລຫະທີ່ເຊື່ອຖືໄດ້ຍັງສາມາດຮັບປະກັນ.

(2) ຕໍາແຫນ່ງ: ຢູ່ແຂບຂອງດ້ານລຸ່ມ, ເພື່ອປັບປຸງຄວາມຫມັ້ນຄົງການເຊື່ອມ.

(3) ຮູບຮ່າງ: ຮູບກົມຫຼືຮູບຈວຍ, topped, ມີດ້ານເທິງກ້ຽງ. ໃນລະຫວ່າງການເຊື່ອມໂລຫະການຕໍ່ຕ້ານ, ປະຈຸບັນແມ່ນເຂັ້ມຂຸ້ນ, ແລະມັນຈັດລໍາດັບຄວາມສໍາຄັນຂອງການລະລາຍເພື່ອສ້າງເປັນແກນ.

(4) ຄວາມສູງ: 0.5 - 1.0 mm (ຄ່າສະເພາະແມ່ນຂຶ້ນກັບສະເພາະແລະຄວາມຫນາຂອງແຜ່ນ). ຮັບປະກັນການຕິດຕໍ່ທີ່ແຫນ້ນຫນາກັບວັດສະດຸພື້ນຖານແລະສະຫນອງປະລິມານການລະລາຍທີ່ພຽງພໍ.

【3】 pin ຄູ່ມືຕໍາແໜ່ງ (ນັກບິນ, ໂຄງສ້າງທາງເລືອກ)

(1) ເສັ້ນຜ່າສູນກາງເຂັມຊີ້ນໍາ: ຫນ້ອຍກ່ວາຮູເຈາະທາງຫນ້າຂອງເຄື່ອງເຮັດວຽກ (ເຊັ່ນ: M8 ສໍາລັບ φ9.6mm ຫຼື φ11.6mm)

(2) ຄວາມສູງຂອງຄູ່ມື: 1.5 ~ 2.5 mm (ເລືອກຕາມຄວາມຫນາຂອງຄະນະ)

【4】ກະທູ້ພາຍໃນ

(1) ກະທູ້ສະເພາະ: Metric ກະທູ້ຫຍາບ M3 ກັບ M16 (ກະທູ້ທີ່ດີທີ່ມີຢູ່), Imperial UNC 1/4 "ຫາ 5/16"

(2) ຄວາມຖືກຕ້ອງຂອງກະທູ້: 6H (metric), 2B (Imperial)

(3) ຄວາມຍາວກະທູ້: ໃຫ້ຄວາມຍາວຂອງກະທູ້ທີ່ພຽງພໍ

(4) ການກໍານົດທິດກະທູ້: ປາຍທາງເຂົ້າສາມາດມີ chamfering
