Projection Underweld Screw

screws underweld ການຄາດຄະເນທີ່ຜະລິດໂດຍໂຮງງານXiaoguo®ໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການດໍາເນີນງານການເຊື່ອມໂລຫະທີ່ທ້າທາຍ. ໃນໂຮງງານຜະລິດ, ພວກມັນຖືກນໍາໃຊ້ທົ່ວໄປເພື່ອແກ້ໄຂອົງປະກອບຂະຫນາດໃຫຍ່, ເຊັ່ນ: ຊິ້ນສ່ວນເຄື່ອງຈັກຫຼືພາກສ່ວນກອບ. ພວກເຂົາເຈົ້າປະຕິບັດຕາມມາດຕະຖານການປະຕິບັດຂອງ QC / T 598-1999.

ຕົວແບບ:QC/T 598-1999

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

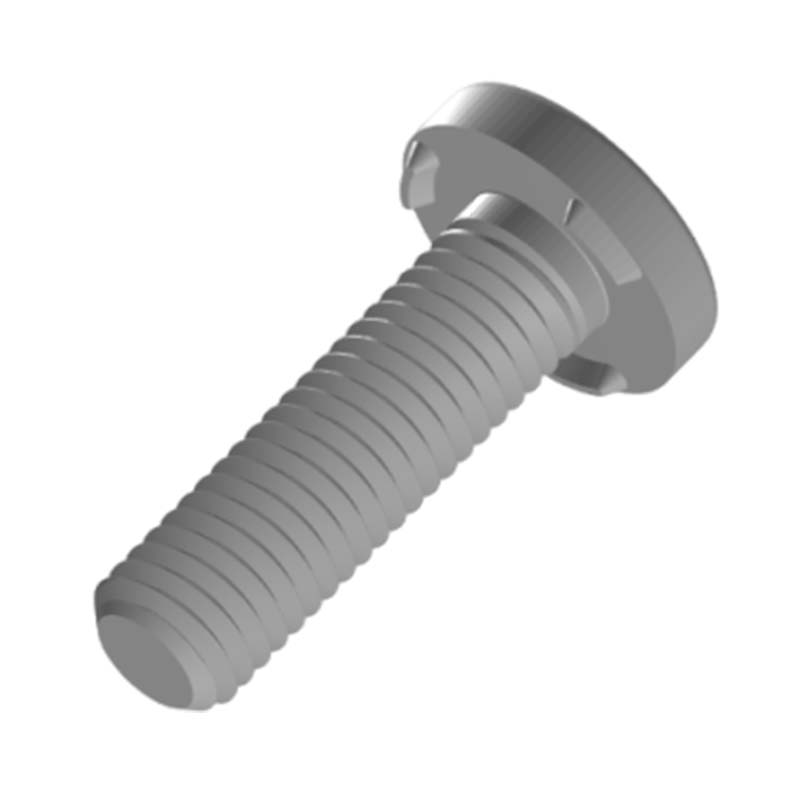

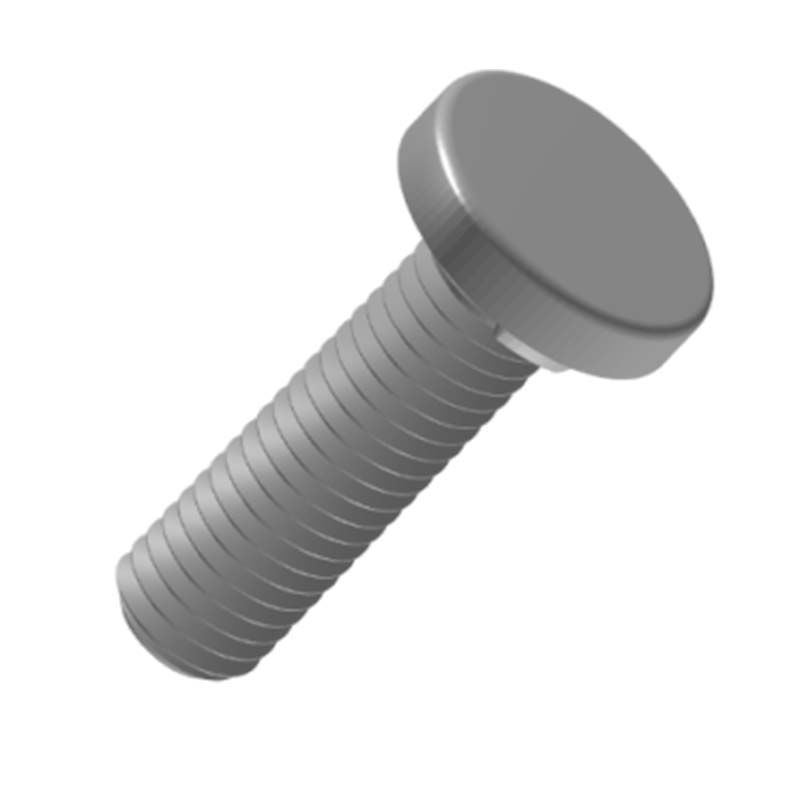

ຫົວຂອງ projection underweld screw ຢູ່ໃນຮູບຮ່າງຂອງແຜ່ນໄດ້ຕະຫຼອດ, ງ່າຍດາຍແລະປົກກະຕິ; screw ແມ່ນຊື່, ແລະຫນ້າດິນມີກະທູ້ທີ່ເປັນເອກະພາບແລະຢ່າງຕໍ່ເນື່ອງ, ເຊິ່ງຖືກນໍາໃຊ້ເພື່ອຮ່ວມມືກັບຫມາກແຫ້ງເປືອກແຂງແລະອົງປະກອບອື່ນໆເພື່ອບັນລຸການແຫນ້ນແຫນ້ນ. ການອອກແບບໂດຍລວມແມ່ນງ່າຍດາຍແລະປະຕິບັດໄດ້.

ຄໍາຮ້ອງສະຫມັກ

screw underweld ນີ້ຖືກນໍາໃຊ້ໃນການປະກອບກົນຈັກທົ່ວໄປ. ຕົວຢ່າງ, ອຸປະກອນເຊັ່ນເຄື່ອງມືເຄື່ອງຈັກແລະເຄື່ອງຈັກກະສິກໍາຖືກນໍາໃຊ້ເພື່ອເຊື່ອມຕໍ່ທໍ່, ພື້ນຖານ, ແລະອົງປະກອບສາຍສົ່ງທີ່ບໍ່ສໍາຄັນ. ຄວາມຫມັ້ນຄົງຂອງພວກເຂົາຮັບປະກັນການດໍາເນີນງານທີ່ລຽບງ່າຍຂອງອຸປະກອນ.

screw underweld ການຄາດຄະເນຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາການຜະລິດເຟີນີເຈີ. ໃນລະຫວ່າງການປະກອບຂອງໂຕະ, ຕັ່ງນັ່ງແລະຕູ້, ກະດານຄົງທີ່ແລະກອບໄດ້ຖືກສ້ອມແຊມຢ່າງປອດໄພ. ຫົວມົນບໍ່ protruding, ຫຼີກເວັ້ນການ scratches ແລະຮັບປະກັນຄວາມປອດໄພແລະຄວາມງາມຂອງການນໍາໃຊ້ປະຈໍາວັນ. ພວກເຂົາຍັງສາມາດຖືກນໍາໃຊ້ສໍາລັບການສ້ອມແປງອາຄານ. ອາຄານຊົ່ວຄາວ, ໂຄງສ້າງເຫຼັກເບົາ, ຫຼືການແກ້ໄຂປະຕູແລະປ່ອງຢ້ຽມ, ເຊັ່ນດຽວກັນກັບຮົ້ວ, ສາມາດເຊື່ອມຕໍ່ຢ່າງໄວວາໂດຍໃຊ້ວິທີການເຫຼົ່ານີ້ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງພື້ນຖານການໂຫຼດແລະການຕິດຕັ້ງ.

ສະກູການເຊື່ອມ projection ແມ່ນ welded ແຫນ້ນແລະມີການເຊື່ອມຕໍ່ທີ່ຫມັ້ນຄົງ. ໂດຍຜ່ານວິທີການເຊື່ອມ,bolt ໄດ້ສາມາດໄດ້ຮັບການສົມທົບຢ່າງໃກ້ຊິດກັບພາກສ່ວນ welded, ກອບເປັນຈໍານວນການເຊື່ອມຕໍ່ທີ່ເຂັ້ມແຂງຫຼາຍ. ມັນເປັນໄປໄດ້ຫນ້ອຍທີ່ຈະພວນຫຼາຍກ່ວາການເຊື່ອມຕໍ່ bolt ທໍາມະດາ. ພວກເຂົາເພີ່ມພື້ນທີ່ຕິດຕໍ່ກັບສ່ວນທີ່ເຊື່ອມ. ເມື່ອຍຶດຫມາກແຫ້ງເປືອກແຂງ, ພວກເຂົາສາມາດແຈກຢາຍຄວາມກົດດັນໄດ້ເທົ່າທຽມກັນແລະຫຼຸດຜ່ອນຄວາມກົດດັນໃນດ້ານຂອງສ່ວນທີ່ເຊື່ອມໂລຫະ, ປ້ອງກັນບໍ່ໃຫ້ສ່ວນທີ່ເຊື່ອມໂລຫະຖືກທໍາລາຍຫຼືຜິດປົກກະຕິ.

ຕົວກໍານົດການຜະລິດຕະພັນແລະຄຸນສົມບັດ

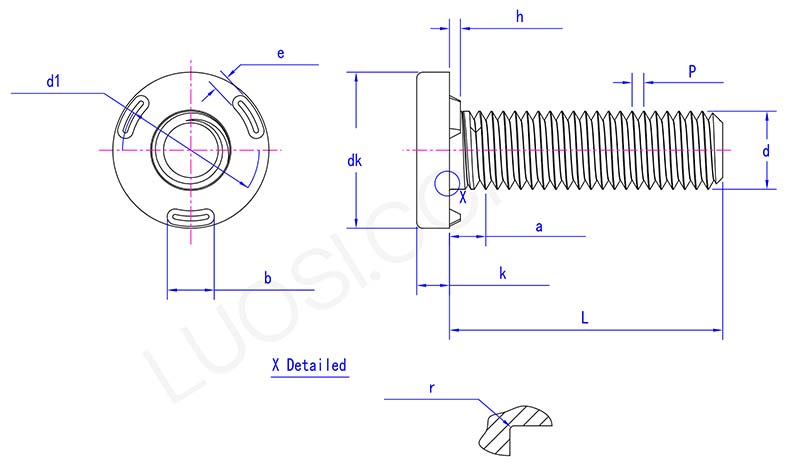

projection underweld screw parameter

ຈັນ	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk ສູງສຸດ	12.4	14.4	16.4	20.4
dk ນາທີ	11.6	13.6	15.6	19.6
k ສູງສຸດ	2	2.2	3.2	4.2
k ນ	1.6	1.8	2.8	3.8
e ສູງສຸດ	2.25	2.75	2.25	2.75
e ນາທີ	1.75	2.25	1.75	2.25
b ສູງສຸດ	3.3	4.3	5.3	6.3
b ນາທີ	2.7	3.7	4.7	5.7
h ສູງສຸດ	0.8	0.9	1.1	1.3
h ນທ	0.6	0.75	0.9	1.1
d1 ສູງສຸດ	10	11.5	14	17.5
d1 ນທ	9	10.5	13	16.5
r ນາທີ	0.2	0.25	0.4	0.4
r ສູງສຸດ	0.6	0.7	0.9	1.2
ສູງສຸດ	3.2	4	5	5

ໂຄງສ້າງຂອງການຄາດຄະເນ underweld screw ແມ່ນມີຄວາມຫມັ້ນຄົງຫຼາຍ. ຫົວຮອບແມ່ນເຊື່ອມຕໍ່ຕາມແນວຕັ້ງດ້ວຍສະກູ, ກອບເປັນຈໍານວນແຫນ້ນແຫນ້ນ. ພາຍໃຕ້ການບັງຄັບ, ມັນສາມາດແຈກຢາຍຄວາມກົດດັນໄດ້ຢ່າງມີປະສິດທິພາບແລະບໍ່ຫນ້າຈະ deform ຫຼືແຕກ, ຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມຕໍ່. wrenches ປົກກະຕິແລະເຄື່ອງມືອື່ນໆສາມາດໄດ້ຮັບການນໍາໃຊ້ສໍາລັບການດໍາເນີນງານ. ບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນພິເສດ. ການຕິດຕັ້ງແລະ disassembly ແມ່ນຂ້ອນຂ້າງງ່າຍ, ເຮັດໃຫ້ມັນສະດວກສໍາລັບການບໍາລຸງຮັກສາແລະການປັບຫຼັງ.
