ປະເພດ U3 Projection Weld Stud

ການເຊື່ອມໂລຫະປະເພດ U3 ແມ່ນງ່າຍທີ່ຈະເຊື່ອມກັບພື້ນຜິວເຫຼັກ, ແລະກະທູ້ metric ຂອງພວກມັນເຫມາະຢ່າງສົມບູນກັບແກ່ນມາດຕະຖານ. ມັນເຫມາະສົມສູງສໍາລັບການເຊື່ອມຕໍ່ໄວໃນໂຄງການໂລຫະ. ຜູ້ສະຫນອງXiaoguo®ປະຕິບັດຕາມມາດຕະຖານຂອງ IFI 148-1-2002 ຢ່າງເຂັ້ມງວດ.

ຕົວແບບ:IFI 148-1-2002

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

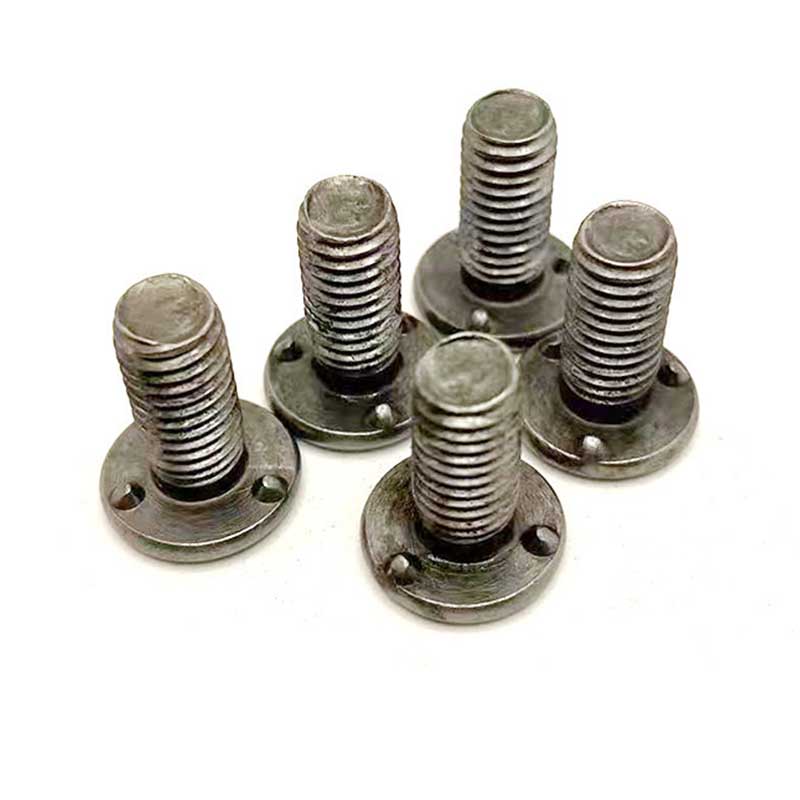

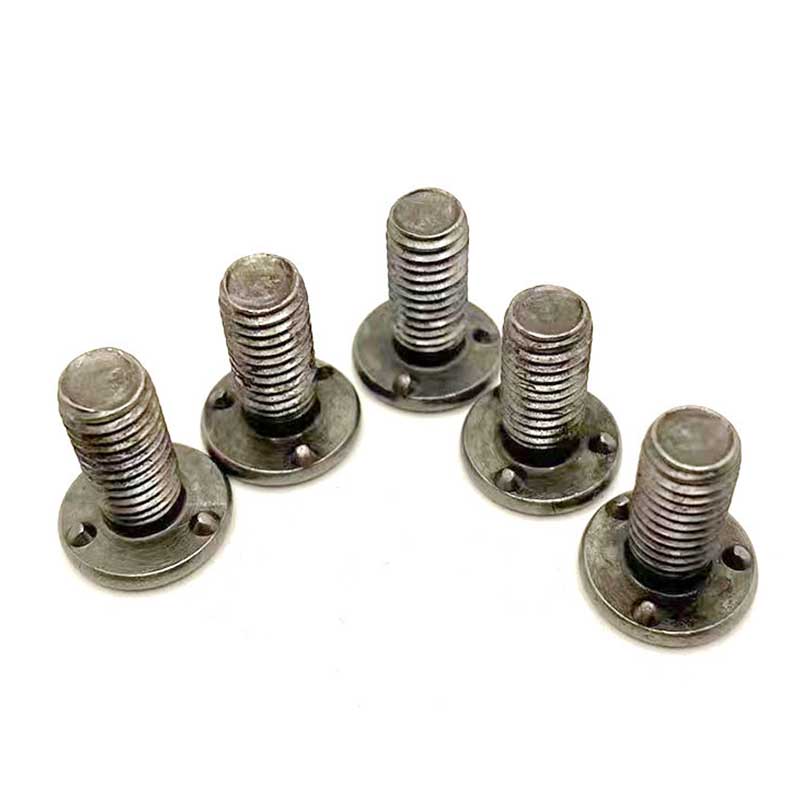

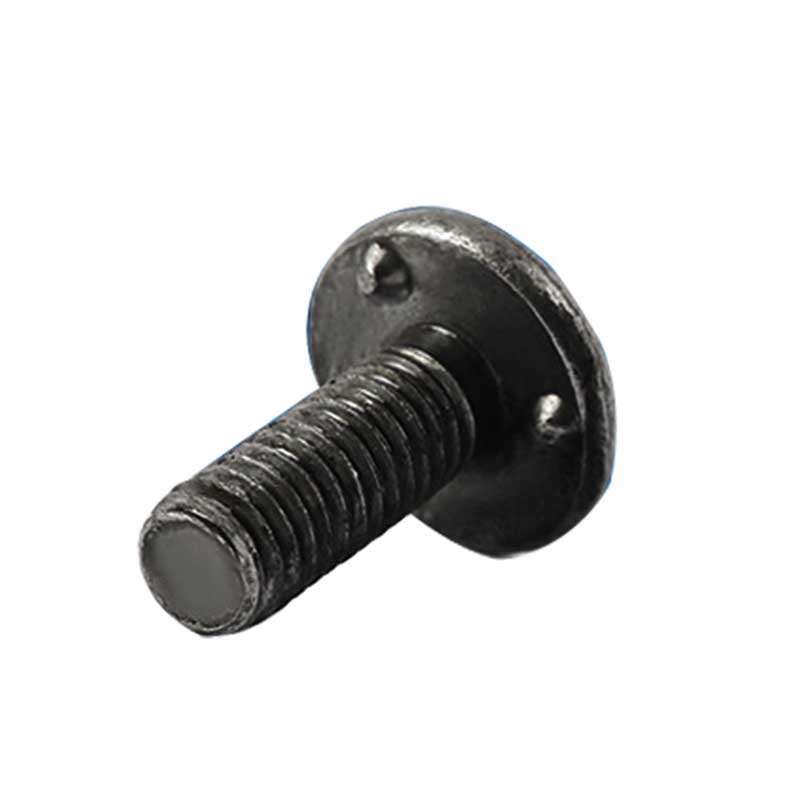

ປະເພດ U3 projection stud ການເຊື່ອມໂລຫະແມ່ນສ່ວນ fastening ອອກແບບໂດຍສະເພາະສໍາລັບການຕິດຕັ້ງການເຊື່ອມ. ຈາກຮູບລັກສະນະ, ມີສາມ protrusions ຂະຫນາດນ້ອຍແຈກຢາຍ symmetrically ຂ້າງລຸ່ມນີ້ຫົວຂອງ stud ນີ້, ແລະສາມ protrusions ນີ້ແມ່ນໂຄງສ້າງທີ່ສໍາຄັນທີ່ໃຊ້ສໍາລັບການເຊື່ອມໂລຫະ.

ຄໍາຮ້ອງສະຫມັກແລະຕົວກໍານົດການ

ຈັນ	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk ສູງສຸດ	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk ນາທີ	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k ສູງສຸດ	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k ນ	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 ສູງສຸດ	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 ນທ	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h ສູງສຸດ	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h ນທ	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r ສູງສຸດ	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

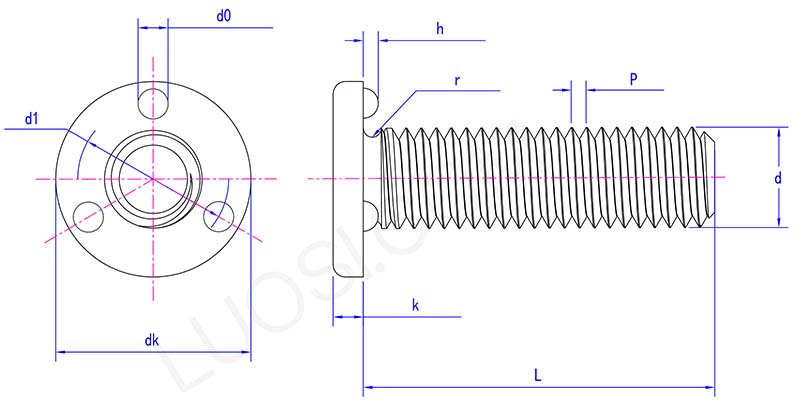

Type U3 projection weld stud parameter

ປະເພດ U3 projection studs weld ສາມາດຖືກນໍາໃຊ້ເພື່ອແກ້ໄຂສາຍໄຟ trailer ໄດ້. ພວກເຂົາສາມາດແກ້ໄຂບັນຫາຂອງສາຍເຄເບີນຕິດຢູ່ໃນສາຍໄຟ trailer ໄດ້. ການເຊື່ອມພວກມັນໂດຍກົງກັບກອບ trailer ທຸກໆ 12 ນິ້ວ. ວົງການເຊື່ອມໂລຫະເປັນວົງກົມຂອງມັນລະລາຍຢ່າງລະອຽດ ແລະຄວາມໄວຂອງການເຊື່ອມໂລຫະແມ່ນໄວ. ການຕິດຕັ້ງສາຍຍຶດສາຍຍຶດຖືກສ້ອມແຊມໃສ່ສັອດໂດຍບໍ່ຈໍາເປັນຕ້ອງເຈາະ. ໃນເສັ້ນທາງທີ່ຫຍາບຄາຍ, ການປະຕິບັດການສັ່ນສະເທືອນຂອງມັນແມ່ນດີກວ່າການສະຫນັບສະຫນູນທີ່ຜູກມັດ.

ປະເພດ U3 projection studs weld ຖືກນໍາໃຊ້ສໍາລັບການກໍ່ສ້າງວົງເລັບກະດານແສງຕາເວັນ. ຖ້າທ່ານຕ້ອງການຕິດຕັ້ງລາງລົດໄຟແສງຕາເວັນຢູ່ເທິງມຸງ corrugated ບາງໆ, ພວກເຂົາສາມາດປ້ອງກັນການຮົ່ວໄຫຼ. ເຊື່ອມລົດໄຟແສງຕາເວັນຜ່ານກະດານຫລັງຄາໄປຫາ purlin ຂ້າງລຸ່ມນີ້. ການປະທັບຕາທີ່ລະລາຍຮ້ອນສາມາດປ້ອງກັນບໍ່ໃຫ້ນ້ໍາຊຶມເຂົ້າໄປໃນ.

ປະເພດ U3 projection studs ການເຊື່ອມສໍາລັບການ fixation rail conveyor. bolts ຄູ່ມືກ່ຽວກັບກອບບາງໆໄດ້ຫຼຸດລົງ, ດັ່ງນັ້ນທ່ານສາມາດນໍາໃຊ້ມັນເພື່ອເສີມສ້າງວົງເລັບ. ການເຊື່ອມໂລຫະຕາມກອບທຸກໆ 18 ນິ້ວ. ແກ້ໄຂທາງລົດໄຟຄູ່ມືກັບ studs ດ້ວຍ bolts. ຫຼຸດຜ່ອນການຢຸດເວລາໃນໂຮງງານອາຫານທີ່ເກີດຈາກການແຍກເສັ້ນດ້າຍ.

ການເຊື່ອມໂລຫະ

ປະເພດ U3 projection weld studs ໃນລະຫວ່າງການເຊື່ອມ, ສາມ protrusions ຂ້າງລຸ່ມນີ້ຫົວສາມາດຕິດຕໍ່ໄດ້ຢ່າງເຕັມສ່ວນດ້ານຂອງ workpiece ໄດ້. ໂດຍຜ່ານຄວາມຮ້ອນທີ່ສ້າງຂຶ້ນໂດຍກະແສການເຊື່ອມໂລຫະ, protrusions ແລະ workpiece ໄດ້ຢ່າງວ່ອງໄວ melt ແລະ fuse ຮ່ວມກັນ, ປະກອບເປັນການເຊື່ອມຕໍ່ທີ່ຫມັ້ນຄົງຫຼາຍທີ່ສາມາດທົນທານຕໍ່ tensile ແລະ shear ຢ່າງຫຼວງຫຼາຍ.
