M8 Square Weld Nut

ທ່ານກໍາລັງຊອກຫາຕົວຍຶດແບບມືອາຊີບບໍ, ແກ່ນໝາກຫຸ່ງລຸ້ນລ້າສຸດຂອງ Xiaoguo® ອາດເປັນທາງເລືອກທີ່ເໝາະສົມຂອງເຈົ້າ. ມັນເຫມາະສົມກັບດ້ານຫລັງຂອງແຜ່ນໂລຫະ. ເມື່ອຕິດຕັ້ງ fasteners ພາຍນອກ, ບໍ່ຈໍາເປັນຕ້ອງແຕະດ້ານຫລັງ. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບການປິດປະເພດປິດ.

ຕົວແບບ:Q 371-1999

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຂະຫນາດມາດຕະຖານແລະທີ່ສໍາຄັນ

M8 Square Weld Nut ຖືກຜະລິດຕາມມາດຕະຖານ DIN 928: 2013-12 ຢ່າງເຂັ້ມງວດ. ມາດຕະຖານນີ້ກໍານົດຂະຫນາດແລະຂໍ້ກໍານົດດ້ານວິຊາການສໍາລັບການເຊື່ອມໂລຫະສີ່ຫລ່ຽມທີ່ມີກະທູ້ຫຍາບຕັ້ງແຕ່ M4 ຫາ M16 ແລະກະທູ້ດີຕັ້ງແຕ່ 8mm ຫາ 16mm. ລະດັບຜະລິດຕະພັນແມ່ນເກຣດ A.

ພາລາມິເຕີ	ຄ່າ (ມມ)	ຄວາມທົນທານ
ສະເພາະກະທູ້	M8 × 1.25	-
ຄວາມກວ້າງຂອງຂອບ (s / sw)	14ມມ	±0.3
ຄວາມກວ້າງຂອງເສັ້ນຂວາງ (e)	18ມມ	±0.6
ຄວາມຫນາທັງຫມົດ (m1 / h)	6.5ມມ	±0.3
ເສັ້ນຜ່າສູນກາງຫົວ (dk)	12.8ມມ	-
ຄວາມສູງຂອງຈຸດ protrusion	1.0ມມ	±0.1
ຈຸດ concave	45°	±5°

M8 Square Weld Nut

ປະເພດໂຄງສ້າງ

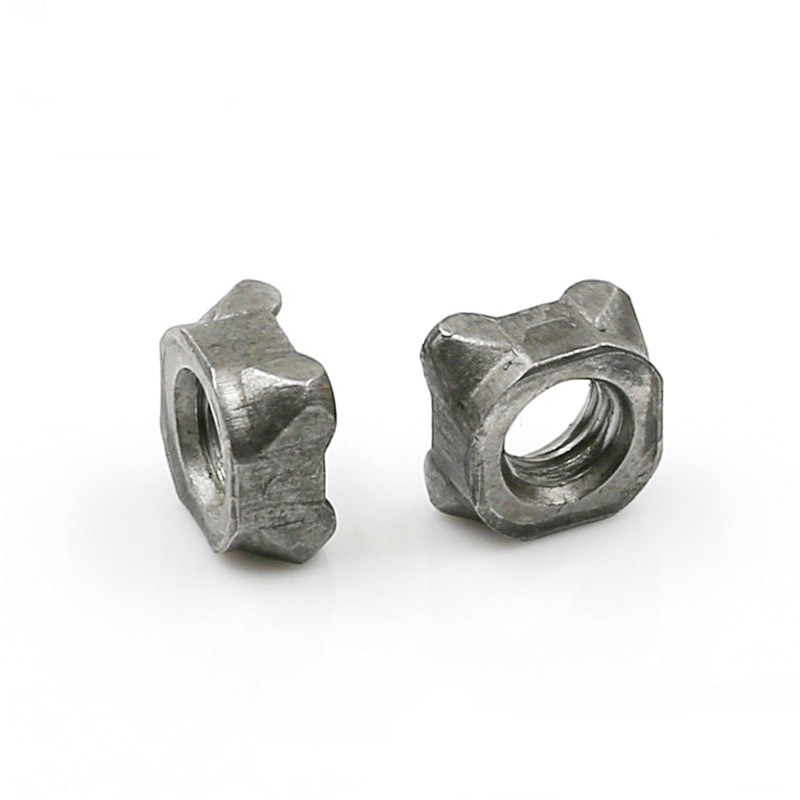

M8 Square Weld Nut ແບ່ງອອກເປັນສອງປະເພດໂດຍອີງໃສ່ວ່າມັນມີ pin ຕໍາແຫນ່ງຫຼືບໍ່: ປະເພດ pinless ແລະປະເພດ pin-equipped.

(1) ບໍ່ແມ່ນນັກບິນ

ລາຍລະອຽດ:

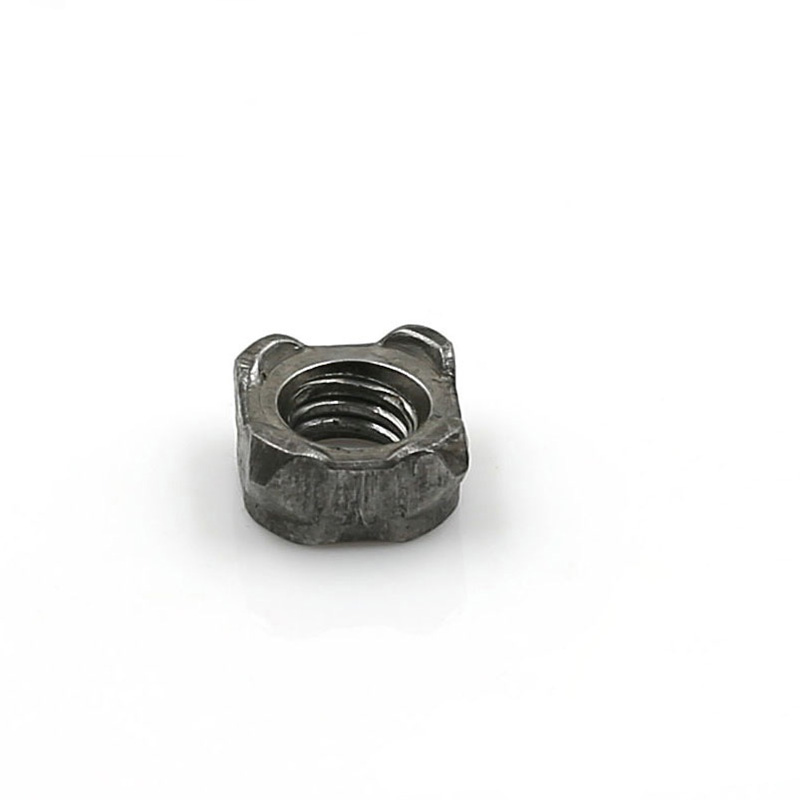

ຮູບຊົງສີ່ຫຼ່ຽມ, ມີຄວາມກວ້າງຂອງດ້ານກົງກັນຂ້າມແມ່ນ 14 ມມ. ດ້ານລຸ່ມມີສີ່ດ້ານການເຊື່ອມ hemispherical protrusions ແຈກຢາຍຢ່າງເທົ່າທຽມກັນຢູ່ສີ່ມຸມ, ໂດຍບໍ່ມີການ pins ຄູ່ມື. ດ້ານລຸ່ມແມ່ນຮາບພຽງ, ມີສະເປັກຂອງ M8 × 1.25 ແລະຄວາມແມ່ນຍໍາຂອງ 6H.

ຫຼັກການເຮັດວຽກ:

ໃນລະຫວ່າງການເຊື່ອມໂລຫະ, ການຈັດຕໍາແຫນ່ງແມ່ນບັນລຸໄດ້ໂດຍຜ່ານ pins ສະຖານທີ່ຢູ່ໃນ electrode ຕ່ໍາຫຼືຮູສີ່ຫລ່ຽມໃນ workpiece ໄດ້. ສີ່ protrusions melt ພ້ອມໆກັນໃນລະຫວ່າງການເຊື່ອມໂລຫະ, ກອບເປັນຈໍານວນເຊື່ອມເອກະພາບ.

ສະຖານະການທີ່ກ່ຽວຂ້ອງ:

ເມື່ອມີ M8 Square Weld Nut ຢູ່ໃນຂຸມສີ່ຫລ່ຽມຂອງ workpiece ຫຼືເມື່ອການວາງຕໍາແຫນ່ງແມ່ນຫນ້າເຊື່ອຖື,

ເຕັກນິກການເຊື່ອມໂລຫະດ້ວຍມືຫຼືເຄິ່ງອັດຕະໂນມັດສາມາດຖືກຮັບຮອງເອົາ.

ນີ້ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄ່າໃຊ້ຈ່າຍທີ່ມີຄວາມຕ້ອງການຕ່ໍາສໍາລັບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ.

M8 Square Weld Nut

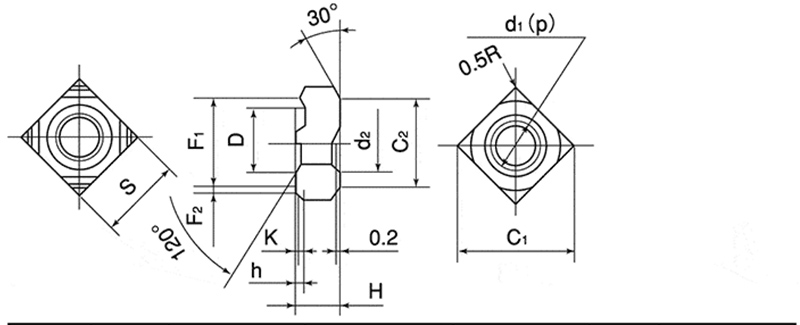

d	p	S		H		h		K	D
NominalDiameter	ສະຫນາມ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	BasicDimenson(ໂດຍປະມານ)	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

(2) ການທົດລອງ

ລາຍລະອຽດ:

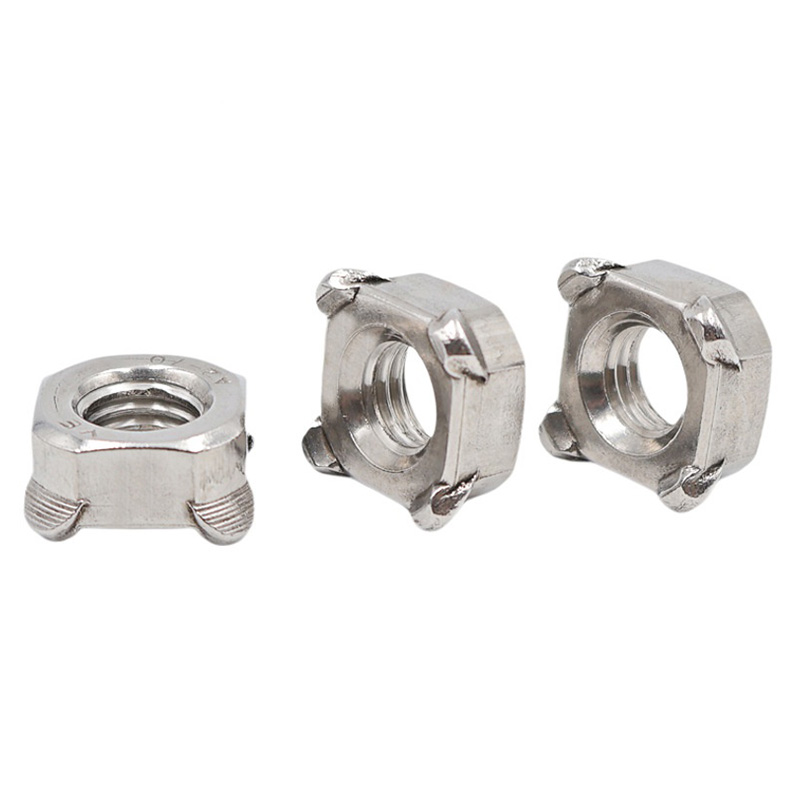

ຮູບຮ່າງເປັນສີ່ຫຼ່ຽມມົນ, ມີຄວາມກວ້າງຂອງດ້ານກົງກັນຂ້າມປົກກະຕິແລ້ວຍັງເຫຼືອຢູ່ທີ່ 14 ມມ. ມີສີ່ແຈ protrusions ຢູ່ດ້ານລຸ່ມຮ່ວມກັນກັບ pin ຄູ່ມືສູນກາງແມ່ນປະຈຸບັນ. ເສັ້ນຜ່າສູນກາງຂອງ pin ຄູ່ມືແມ່ນປົກກະຕິ 9.6mm ຫຼື 11.6mm (ຂຶ້ນກັບຄວາມຕ້ອງການຂອງລູກຄ້າ). ຄວາມສູງຂອງ pin ຄູ່ມືແມ່ນ 1.5mm, 2.0mm, ຫຼື 2.5mm, ກົງກັບຄວາມຫນາຂອງວັດສະດຸພື້ນຖານ. ກະທູ້ແມ່ນ M8 × 1.25, ມີຄວາມແມ່ນຍໍາຂອງ 6H.

ຫຼັກການເຮັດວຽກ:

ເຂັມຊີ້ທິດທາງຖືກໃສ່ເຂົ້າໄປໃນຮູຕັ້ງຕໍາແຫນ່ງທີ່ເຈາະລ່ວງຫນ້າຂອງ workpiece ເພື່ອບັນລຸຕໍາແຫນ່ງທີ່ຊັດເຈນແລະປ້ອງກັນບໍ່ໃຫ້ M8 Square Weld Nut ຈາກການເຄື່ອນຍ້າຍໃນລະຫວ່າງການເຊື່ອມ. ໃນເວລາດຽວກັນ, ເຂັມຊີ້ທິດທາງຍັງສະກັດກັ້ນການເຊື່ອມໂລຫະ splashes ເຂົ້າໄປໃນຮູ threaded ໃນລະດັບໃດຫນຶ່ງ.

ສະຖານະການທີ່ກ່ຽວຂ້ອງ:

ສາຍເຊື່ອມຫຸ່ນຍົນອັດຕະໂນມັດ (ມີຄວາມຕ້ອງການຕໍາແຫນ່ງສູງ)

ໃນເວລາທີ່ workpiece ບໍ່ມີຂຸມຮຽບຮ້ອຍແລະຖືກຈັດຕໍາແຫນ່ງ solely ໂດຍຮູຮອບ

ຄໍາຮ້ອງສະຫມັກທີ່ slag ການເຊື່ອມໂລຫະຕ້ອງໄດ້ຮັບການປ້ອງກັນຈາກການສະກັດກະທູ້
