Square Projection Weld ແກ່ນ

ຜູ້ຜະລິດຈີນXiaoguo®ມີຄວາມຍິນດີທີ່ຈະສະ ໜອງ ແກ່ນການເຊື່ອມໂລຫະທີ່ມີຮູບຊົງສີ່ຫລ່ຽມທີ່ແຈກຢາຍຢ່າງເທົ່າທຽມກັນ. ໂຄງສ້າງສີ່ຫລ່ຽມຮັບປະກັນວ່າເຖິງແມ່ນວ່າພາຍໃຕ້ການສັ່ນສະເທືອນທີ່ຮຸນແຮງ, ຈະບໍ່ມີການຍົກຍ້າຍຫຼືການຫມຸນຂອງພີ່ນ້ອງ, ຮັບປະກັນການເຊື່ອມຕໍ່ທີ່ຫມັ້ນຄົງ.

ຕົວແບບ:Q 371-1999

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ລັກສະນະໂຄງສ້າງ

ແກ່ນການເຊື່ອມໂລຫະຮູບສີ່ຫຼ່ຽມມົນແມ່ນເປັນໝາກແຫ້ງເປືອກແຂງທີ່ມີການຄາດຄະເນການເຊື່ອມຫຼາຍຢູ່ທາງລຸ່ມ. ການອອກແບບໂຄງສ້າງຂອງມັນແມ່ນຈຸດສູນກາງປະມານສາມເປົ້າຫມາຍທີ່ສໍາຄັນ: ຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມ, ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນ, ແລະປະສິດທິພາບຕ້ານການຫັນ.

【1】ຖານສີ່ຫຼ່ຽມມົນ

(1) ຮູບຮ່າງ: ເປັນສີ່ຫຼ່ຽມມົນທີ່ສົມບູນແບບທີ່ມີທັງຫມົດສີ່ດ້ານຂອງຄວາມຍາວເທົ່າທຽມກັນແລະທັງສີ່ແຈຢູ່ໃນມຸມຂວາ. ມັນສາມາດປ້ອງກັນການຫມຸນອັດຕະໂນມັດໃນເວລາທີ່ມັນເຫມາະກັບຂຸມສີ່ຫລ່ຽມຂອງ workpiece ໄດ້.

(2) ຄວາມກວ້າງຂອງຂອບ: ຕົວຢ່າງ, M8 ແມ່ນ 14mm, M10 ແມ່ນ 17mm. ມັນສະຫນອງພື້ນທີ່ຮັບຄວາມກົດດັນພຽງພໍເພື່ອປ້ອງກັນບໍ່ໃຫ້ຫມາກແຫ້ງໄຂໄດ້ຕິດຢູ່ໃນວັດສະດຸພື້ນຖານໃນລະຫວ່າງການເຊື່ອມໂລຫະ.

(3) ຄວາມຫນາ (ຄວາມສູງ): ປົກກະຕິແລ້ວ 6 ຫາ 10mm. ມັນຮັບປະກັນຄວາມຍາວຂອງກະທູ້ທີ່ພຽງພໍເພື່ອສະຫນອງຄວາມເຂັ້ມແຂງຂອງການເຊື່ອມຕໍ່.

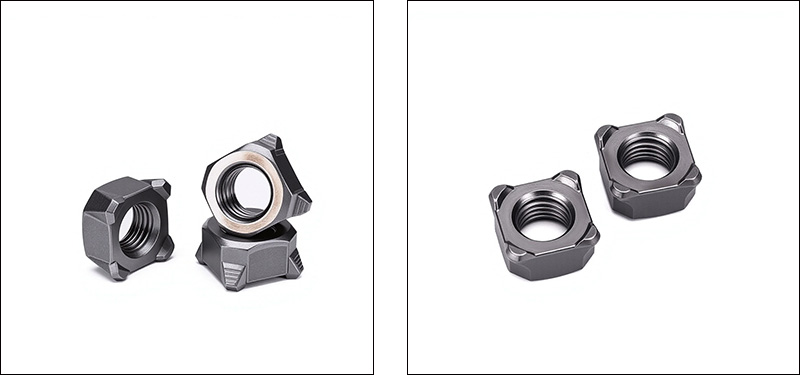

Square Projection Weld Nuts

【2】ໂຄງການເຊື່ອມຕໍ່ການກະທຳ

(1) ປະລິມານ: ແຈກຢາຍໃນລັກສະນະ symmetrical ສີ່ເພື່ອຮັບປະກັນຄວາມເປັນເອກະພາບໃນປັດຈຸບັນແລະການເຊື່ອມທີ່ສົມດູນຂອງຫຼັກການເຊື່ອມຕໍ່.

(2) ຕໍາແຫນ່ງ: ຢູ່ສີ່ແຈຂອງດ້ານລຸ່ມ, ໃກ້ກັບຂອບ, ເພື່ອເສີມຂະຫຍາຍຄວາມຫມັ້ນຄົງການເຊື່ອມຕໍ່.

(3) ຮູບຮ່າງ: ຮູບຊົງກົມ ຫຼືຮູບຈວຍ, ປາຍກ້ຽງ

(4) ຄວາມສູງ: 0.5 ~ 1.2 mm, ເພື່ອຮັບປະກັນການຕິດຕໍ່ພົວພັນໃກ້ຊິດກັບອຸປະກອນພື້ນຖານ

ກວ້າງ/ເສັ້ນຜ່າສູນກາງ: ປະມານ 1.5 ~ 2.5 ມມ

【3】ກະທູ້ພາຍໃນ

(1) ສະເພາະກະທູ້: Metric M4 ຫາ M16, Imperial #6 ຫາ 5/8″. ປະກອບເປັນການເຊື່ອມຕໍ່ detachable ກັບ bolts ຈັບຄູ່.

(2) ຄວາມຖືກຕ້ອງກະທູ້: 6H (metric), 2B ( imperial). ຮັບປະກັນຄວາມສອດຄ່ອງທີ່ດີລະຫວ່າງແກ່ນການເຊື່ອມໂລຫະແບບ Square ແລະ bolt.

(3) ຄວາມຍາວກະທູ້: ໃຫ້ຄວາມຍາວຂອງກະທູ້ທີ່ພຽງພໍ.

(4) ທິດທາງກະທູ້: ປາຍເຂົ້າສາມາດມີ chamfers ສໍາລັບການແຊກ bolt ໄດ້ງ່າຍ.

Square Projection Weld Nuts

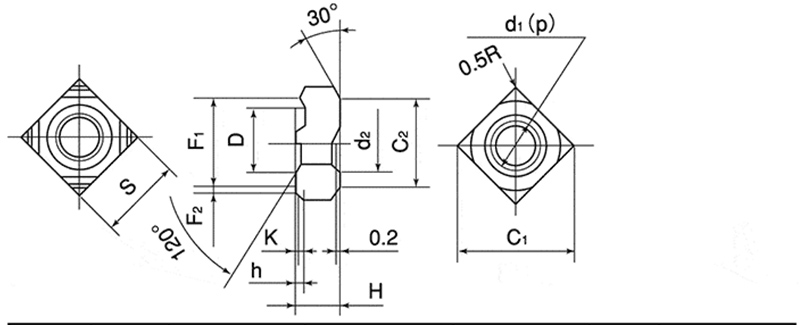

d	p	S		H		h		K	D
NominalDiameter	ສະຫນາມ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	BasicDimenson(ໂດຍປະມານ)	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

(1) ການເຊື່ອມຕໍ່ເປັນແນວໃດວິທີການເຊື່ອມຕໍ່ການຄາດຄະເນ Square ແກ່ນພືດທີ່ເຫມາະສົມສໍາລັບການ? ຕົວກໍານົດການແມ່ນຫຍັງ?

ວິທີການທີ່ໃຊ້ທົ່ວໄປທີ່ສຸດແມ່ນ Resistance Projection Welding. ເອົາການເຊື່ອມໂລຫະເຫຼັກກາກບອນຕໍ່າ M8 ໃສ່ແຜ່ນເຫຼັກກາກບອນຕໍ່າ 1.5 ມມ ເປັນຕົວຢ່າງ. ຕົວກໍານົດການອ້າງອິງແມ່ນ: ປະຈຸບັນ 8–11 kA, ຄວາມກົດດັນຂອງ electrode 2.5–4.0 kN, ຄວາມຖີ່ຂອງການເຊື່ອມໂລຫະ 8–15 ຮອບວຽນ (ປະມານ 0.16–0.3 ວິນາທີ).

(2) ມາດຕະຖານອັນໃດທີ່ການເຊື່ອມໂລຫະຮູບຊົງ Square ຂອງທ່ານປະຕິບັດຕາມ?

ພວກເຮົາປະຕິບັດຕາມຢ່າງເຂັ້ມງວດ DIN 928 (ມາດຕະຖານເຢຍລະມັນ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດໃນທົ່ວໂລກ), ASME B18.1 (ມາດຕະຖານອາເມລິກາ) ແລະ GB/T 13681.2 (ມາດຕະຖານແຫ່ງຊາດຈີນ).

(3) ວິທີການຮັບປະກັນການເຊື່ອມຕໍ່ຂອງຫມາກໄມ້?

ຫຼັກຂອງການປະຕິບັດການເຊື່ອມໂລຫະແມ່ນວ່າປະລິມານຄາບອນຄວນຈະ≤ 0.25%. ພວກເຮົາເຮັດການວິເຄາະ spectral ໃນແຕ່ລະ batch ຂອງວັດຖຸດິບເພື່ອຮັບປະກັນອົງປະກອບທາງເຄມີມີຄຸນສົມບັດ. ໃນເວລາດຽວກັນ, ຄວາມສູງແລະຮູບຮ່າງຂອງ protrusions ຖືກຄວບຄຸມຢ່າງເຂັ້ມງວດພາຍໃນຂອບເຂດຄວາມທົນທານ.
