M8 Square Welded ຫມາກແຫ້ງເປືອກແຂງ

Xiaoguo® ຈາກປະເທດຈີນໄດ້ສະຫນອງ M8 Square Welded Nut ທີ່ມີຢູ່ສໍາລັບການທົດສອບຕົວຢ່າງ. ຮູບຮ່າງສີ່ຫລ່ຽມຂອງມັນເຮັດໃຫ້ມັນງ່າຍຕໍ່ການສອດຄ່ອງກັບລະບົບການໃຫ້ອາຫານຖາດ vibrating ອັດຕະໂນມັດ, ແລະມັນເຫມາະສົມສໍາລັບການດໍາເນີນງານສາຍປະກອບຄວາມໄວສູງ.

ຕົວແບບ:Q 371-1999

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

(1) ຄໍານິຍາມຜະລິດຕະພັນ

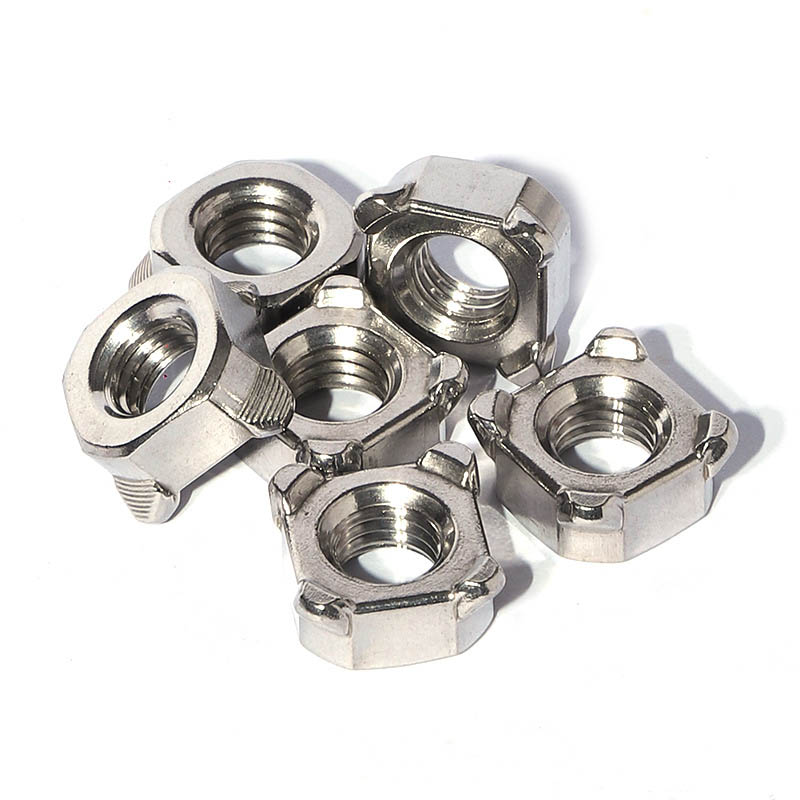

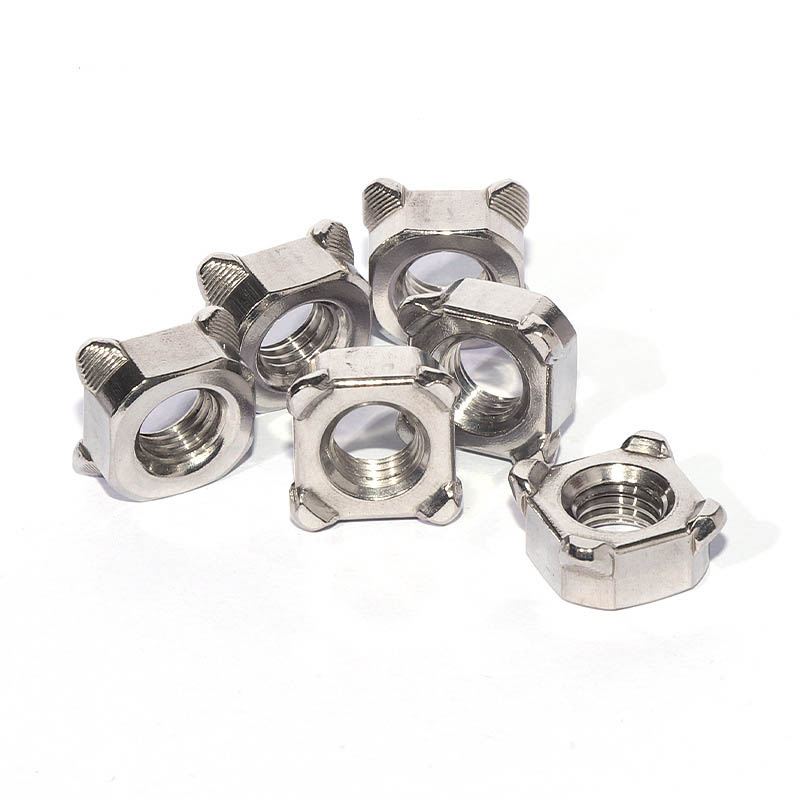

M8 Square Welded Nut ເປັນຕົວຍຶດພິເສດທີ່ມີຮູບສີ່ຫຼ່ຽມມົນແລະສີ່ຫລ່ຽມເຊື່ອມຢູ່ແຈລຸ່ມ. ມັນຖືກສ້ອມແຊມຢ່າງຖາວອນກັບແຜ່ນໂລຫະໂດຍຜ່ານການເຊື່ອມຈຸດຕ້ານທານແລະສະຫນອງຮູ thread ພາຍໃນທີ່ເຊື່ອຖືໄດ້ສໍາລັບການເຊື່ອມຕໍ່ bolt ຕໍ່ມາ. ຫມາກແຫ້ງເປືອກແຂງນີ້ປະຕິບັດຕາມມາດຕະຖານ DIN 928 ແລະເປັນຫນຶ່ງໃນຂໍ້ກໍານົດຂອງຫມາກແຫ້ງເປືອກແຂງທີ່ໃຊ້ທົ່ວໄປທີ່ສຸດໃນອຸດສາຫະກໍາເຊັ່ນ: ລົດໃຫຍ່, ເຄື່ອງໃຊ້ໃນເຮືອນ, ແລະເຄື່ອງຈັກກະສິກໍາ.

(2) ການບັງຄັບໃຊ້ມາດຕະຖານ

M8 Square Welded Nut ແມ່ນຜະລິດຕາມມາດຕະຖານ DIN 928: 2013-12 ຢ່າງເຂັ້ມງວດ. ມາດຕະຖານນີ້ກໍານົດຂະຫນາດແລະຂໍ້ກໍານົດດ້ານວິຊາການສໍາລັບການເຊື່ອມໂລຫະສີ່ຫລ່ຽມທີ່ມີເສັ້ນດ້າຍຫຍາບຕັ້ງແຕ່ M4 ຫາ M16 ແລະເສັ້ນດ້າຍອັນດີງາມຕັ້ງແຕ່ 8mm ຫາ 16mm. ຊັ້ນຜະລິດຕະພັນແມ່ນ A. ມາດຕະຖານ DIN 928 ຮຽກຮ້ອງໃຫ້ເຫຼັກທີ່ໃຊ້ສໍາລັບການເຊື່ອມໂລຫະມີປະລິມານຄາບອນ ≤0.25% ເພື່ອຮັບປະກັນການປະຕິບັດການເຊື່ອມໂລຫະທີ່ດີ.

M8 Square Welded Nut

ຕົວກໍານົດການຂະບວນການເຊື່ອມ

ຕົວກໍານົດການເຊື່ອມໂລຫະແມ່ນປັດໃຈຫຼັກສໍາລັບການຮັບປະກັນຄຸນນະພາບການເຊື່ອມໂລຫະ. ຕົວກໍານົດການເຊື່ອມສໍາລັບ M8 Square Welded Nut ຕ້ອງໄດ້ຮັບການປັບຕາມວັດສະດຸຂອງແຜ່ນພື້ນຖານແລະຄວາມຫນາຂອງມັນ, ແລະອື່ນໆ. ຕໍ່ໄປນີ້ແມ່ນຕົວກໍານົດການອ້າງອີງພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກປົກກະຕິ:

(1) ການເຊື່ອມປະຈຸບັນ

ຄ່າທີ່ແນະນໍາແມ່ນ 5,000 - 8,000 A

ສໍາລັບຫມາກແຫ້ງເປືອກແຂງຂະຫນາດນ້ອຍ (ເຊັ່ນ: M4-M6), ປະຈຸບັນສາມາດຄວບຄຸມໄດ້ພາຍໃນ 3000 - 5000 A; ສໍາລັບຂະຫນາດກາງ (M8-M10), ສໍາລັບການຍົກຕົວຢ່າງ, M8 Square Welded Nut, ປະຈຸບັນການເຊື່ອມໂລຫະແມ່ນ 5000 - 8000 A; ສໍາລັບຂະຫນາດໃຫຍ່ (M12 ແລະສູງກວ່າ), ມັນຕ້ອງການ 8000 - 10000 A.

(2) ຄວາມດັນໄຟຟ້າ

ຄ່າທີ່ແນະນໍາແມ່ນ 2.5 - 4.0 kN

ຄວາມກົດດັນຄວນຈະເຮັດໃຫ້ຫຼາຍ protrusions ຖືກແປເປັນ uniformly ປະມານ 1/3 ກ່ອນທີ່ຈະໃຊ້ພະລັງງານ. ຖ້າຄວາມກົດດັນສູງເກີນໄປ, protrusions ອາດຈະຖືກແປກ່ອນໄວອັນຄວນ; ຖ້າມັນຕໍ່າເກີນໄປ, ມັນອາດຈະເຮັດໃຫ້ splashing.

(3) ເວລາເຊື່ອມຕໍ່

ຄ່າທີ່ແນະນຳແມ່ນ 8 - 15 ຮອບ (ປະມານ 0.16 - 0.3 ວິນາທີ)

ໄລຍະເວລາຂອງການເຊື່ອມໂລຫະແມ່ນສັ້ນກວ່າການເຊື່ອມໂລຫະຈຸດດຽວກັນ. ຫຼັງຈາກກໍານົດຄວາມກົດດັນ electrode ທີ່ເຫມາະສົມແລະປະຈຸບັນ, ປັບມັນເພື່ອໃຫ້ໄດ້ຈຸດເຊື່ອມທີ່ພໍໃຈ.

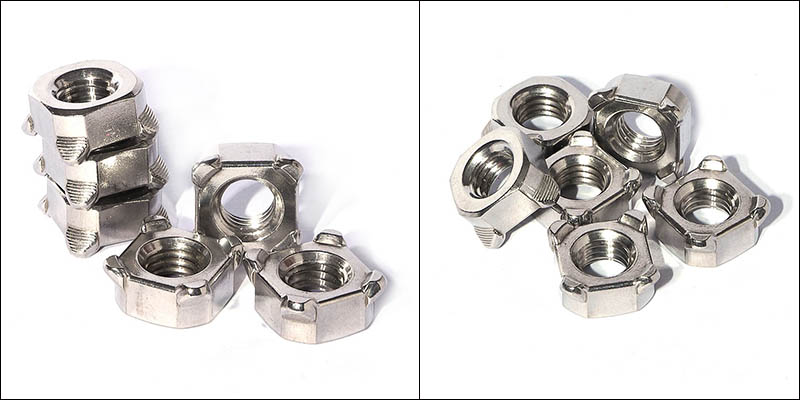

M8 Square Welded Nut

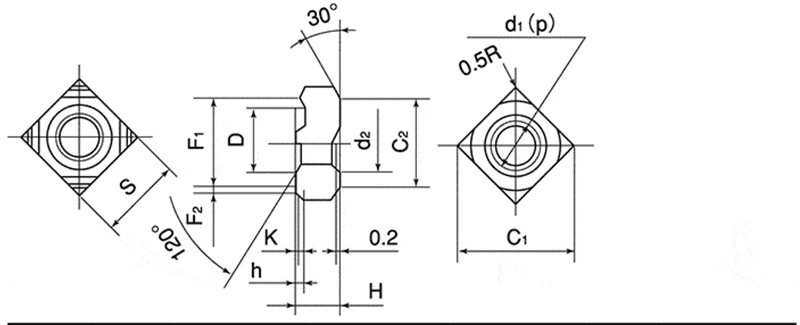

d	p	S		H		h		K	D
NominalDiameter	ສະຫນາມ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ	BasicDimenson(ໂດຍປະມານ)	ຂະໜາດພື້ນຖານ	ຄວາມທົນທານ
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

ການກວດກາຄຸນນະພາບ

ເພື່ອກວດສອບຄວາມເຂັ້ມແຂງຂອງການເຊື່ອມໂລຫະຂອງຫມາກແຫ້ງເປືອກແຂງ, ການກວດກາຄຸນນະພາບຫຼັງການເຊື່ອມໂລຫະຕ້ອງໄດ້ຮັບການປະຕິບັດ. ວິທີການຕົ້ນຕໍປະກອບມີ:

(1) ການທົດສອບແຮງບິດ: ສຽບສະຖານທີ່ຈັບຄູ່ເຂົ້າໄປໃນຫມາກແຫ້ງເປືອກແຂງເຊື່ອມ, ແລະນໍາໃຊ້ແຮງບິດທີ່ກໍານົດໄວ້ໂດຍນໍາໃຊ້ wrench torque. ຖ້າ M8 Square Welded Nut ບໍ່ rotate ແລະຈຸດເຊື່ອມບໍ່ໄດ້ torn, ມັນຖືວ່າມີຄຸນສົມບັດ.

(2) ການທົດສອບແຮງດັນອອກ: ໃຊ້ແຮງດັນຕາມແກນກັບຫມາກແຫ້ງເປືອກແຂງການເຊື່ອມ, ແລະບັນທຶກການໂຫຼດທີ່ສູງສຸດໂດຍນໍາໃຊ້ເຄື່ອງທົດສອບທົ່ວໄປ. ການກະດູກຫັກຄວນເກີດຂື້ນໃນວັດສະດຸພື້ນຖານ.

(3) ການກວດກາດ້ວຍສາຍຕາ: ດໍາເນີນການກວດດ້ວຍສາຍຕາເພື່ອເບິ່ງວ່າໝາກເຜັດອຽງ, ຖ້າມັນຕິດຕໍ່ກັບວັດສະດຸແຜ່ນຢ່າງເຕັມທີ່, ແລະ ມີການກະແຈກກະຈາຍ ຫຼືຮອຍແຕກ. ໃນເວລາດຽວກັນ, ໃຫ້ໃຊ້ເຄື່ອງວັດແທກເພື່ອກວດສອບວ່າກະທູ້ໄດ້ຖືກຜິດປົກກະຕິຍ້ອນການເຊື່ອມໂລຫະ.
